中人教儀廠專業為客戶提供【工業傳感器創新實驗臺，工業傳感器檢測實驗臺】的實訓室建設方案，對【工業傳感器創新實驗臺，工業傳感器檢測實驗臺】施行三包售后服務，如果您對我們的【工業傳感器創新實驗臺，工業傳感器檢測實驗臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

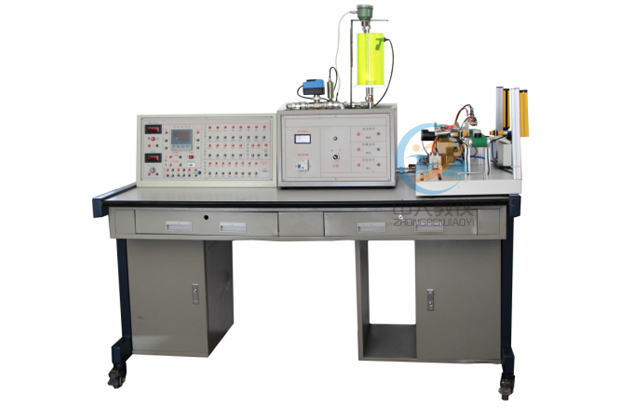

1、主控臺部分

1）控制屏
提供高穩定的±15V、＋5V、±2V~±10V可調、＋2V~＋24V可調八種直流穩壓電源；主控臺面板上還裝有電壓、頻率、轉速顯示。 音頻信號源（音頻振蕩器）1KHz~10KHz（可調）；低頻信號源1Hz~30Hz(可調)；1.交流電源AC220V，帶漏電保護器；直流穩壓電源：+24V/1A、±12V/1A、±5V；數字直流電壓表：量程0～20V，分200mV、2V、20V三檔，精度0.5級頻率/轉速表：頻率測量范圍1～9999Hz，轉速測量范圍1～9999rpm

3）變送器掛箱
1.電荷放大器；量程：102pc、103pc兩檔可調，最大輸出電壓：10V/5mA；
2.輸出增益：10mV/uint、100mV/uint兩檔可調，與壓電加速度配套使用；
3.軸向位移變送器：量程：-4～6mm，電流輸出：4～20mA，準確度：±0.5%（25℃）；頻率響應：2～5kHz，系統溫漂：±0.1%/℃，電源：24VDC；
4.壓力儀表：采用24位A/D轉換器，雙5位高亮度紅色LED顯示，測量精度：±0.2%F.S±1個字；帶RS232通信，與S型拉壓力傳感器配套使用
4） 數據采集卡掛箱
1.  高速USB數據采集卡，采集卡支持最大采樣頻率為400kHz，12位A/D轉換
2.8路模擬量輸入，2通道模擬量輸出，信號輸出范圍：－5V～＋5V電壓信號
信號輸出接口：標準BNC接口16通道開關量輸入，16通道開關量輸入；輸出方式：集電極開路輸出；最大輸出電流：0.5A 5路開關量輸出；
3.  配套軟件，可實現物 料分揀的自動控制、多功能轉子的測量、液位流量測量、位移測量、溫度測量控制


4.   位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。上位機驅動程序有
Labview該設備可承擔學生畢業設計指導教師可以依據實驗條件，鼓勵學生進行創新設計；同時開放實驗室，使實驗室面向全校學生，使其成為學生畢業設計的一個基地；并為學生做相關課題提供實驗條件。

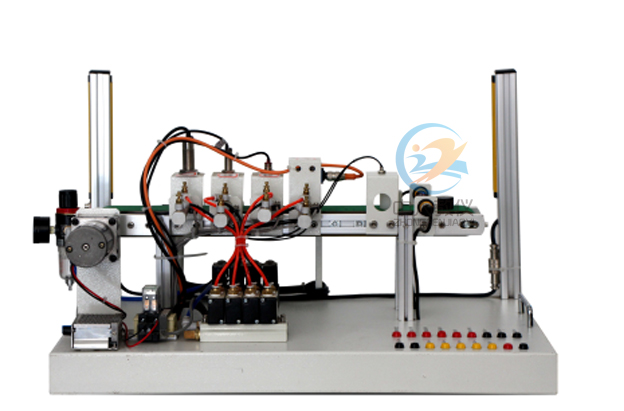

5） 材料分揀模型

1.直流減速電機，轉速：20rpm,電源DC24V；
2.電磁閥1個，氣缸4個，磁性開關4個；
3.對射式光電開關傳感器：檢測距離5m，光軸直徑15mm，常開型，NPN晶體管輸出，輸出電流＜200mA，頻率響應＜20Hz，工作狀態帶紅色LED指示，電源DC10～30V；
4.霍爾接近開關傳感器，檢測距離10mm，可檢測永磁體，開關條件磁場強度＞22mT，常開型，NPN晶體管輸出，輸出電流＜50mA，頻率響應＜320kHz，工作狀態帶紅色LED指示，電源DC10～30V；
5.電感接近開關傳感器：檢測距離4mm，常開型，NPN晶體管輸出，輸出電流＜200mA，頻率響應＜300Hz，電源DC10～30V；
6.電容接近開關傳感器，檢測距離2mm，常開型，NPN晶體管輸出，輸出電流＜200mA，頻率響應＜300Hz，電源DC10～30V；
7.色標傳感器：焦距12.5mm±2mm，紅、藍、綠三色光源，按鈕式設定自動選擇適用光源，靜態分別對記號和底色設定；
8.安全光幕傳感器：檢測距離：0.3～4m，4個光軸，光軸間距25mm，響應時間10ms，繼電器輸出

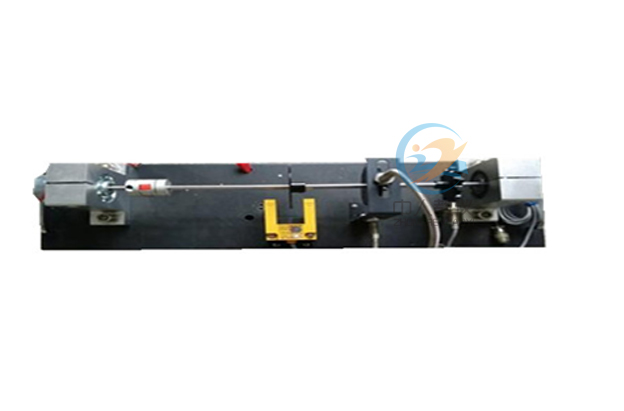

6） 多功能轉子模型

1.直流電機：轉速3000rpm，功率15W，電源DC24V；
2.光電開關傳感器：槽式結構，槽寬30mm，輸出電流＜300mA，頻率響應＜200Hz，具有靈敏度連續可調功能，工作狀態帶紅色LED指示，電源DC10～30V；
3.齒輪轉速傳感器：測量范圍0～20kHz，脈沖輸出信號，最大輸出電流20mA；
4.電渦流傳感器：量程-4～6mm，靈敏度8mA/mm；
5.壓電加速度傳感器：量程50000ms-2，電荷靈敏度1.47pC/ms-2，最大橫向靈敏度比＜5%F.S，頻率范圍1～12000Hz,安裝諧振頻率40kHz
6.震動源，裝有振動源1HZ－30HZ（可調）音頻信號源（音頻振蕩器）1KHz~10KHz（可調），幅度可調。

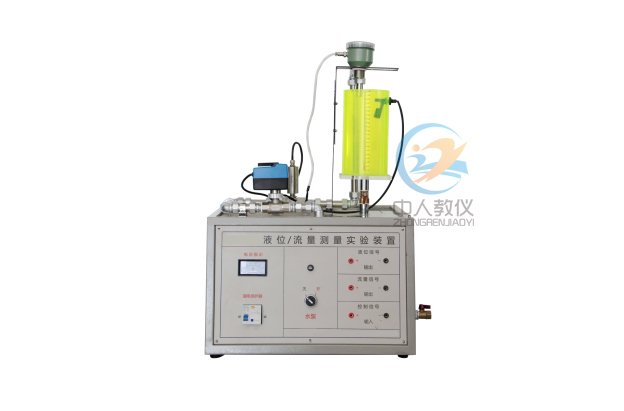

8）液位/流量模型

1.直流水泵：揚程：0.6m，流量：600L/h，功率30W；
2.超聲波液位傳感器：量程：1m，盲區：0.06m，輸出：4～20mA,一體式結構；
3.渦輪流量傳感器：量程：0.1～0.6m3/h，精度1%，配套變送器：輸出：4～20mA
4.智能調節閥。控制信號4-20 mA

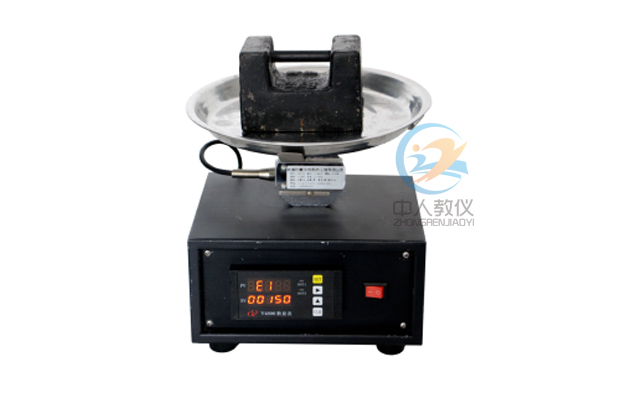

9）電子秤模型

1.S型拉壓力傳感器：量程：20Kg，輸出靈敏度：2.0±0.005mV/V，線性度：0.03%F.S，重復性：0.03% F.S，零點輸出：＜1%F.S，零點溫度影響：＜0.1%F.S/10℃
10）位移檢測模型
1.光纖位移傳感器及放大器：量程：0～10mm，輸出：1～5V，響應時間：＜0.35ms，放大器增益連續可調，具有接頭防反接、輸入輸出防反接、消除干擾脈沖、輸出端抗過流短路等保護功能

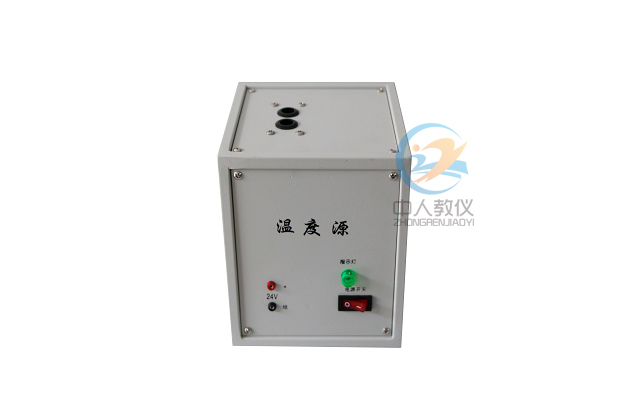

11）溫度控制模型

1.高精度溫度調節儀：多種輸入輸出規格，人工智能調節以及參數自整定功能，先進控制算法，溫度控制精度±0.5℃，溫度可控制在室溫～120℃；
2.溫度變送器：輸出4～20mA（對應0～100℃）；
3.加熱方式是有外部的輸入電壓：0～10V控制（對應AC0～220V）
12)工業傳感器控制軟件
本軟件是智能檢測系統實訓裝置的配套軟件，包含物料分揀、多功能轉子、區域報警等模塊，可進行15個實訓項目。并且具有狀態欄指示功能：用來顯示采集卡端口的當前狀態，綠色為未占用，紅色為占用。

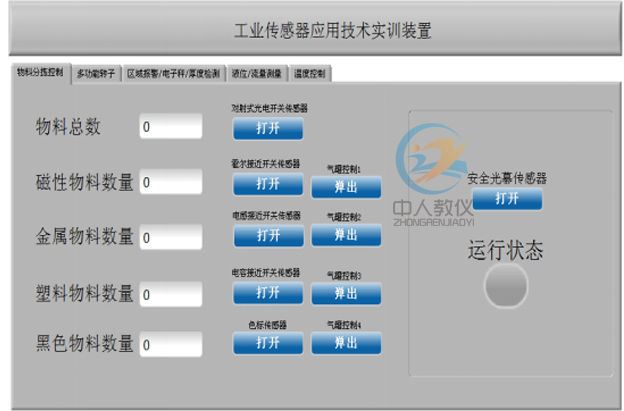

物料分揀窗口包括對射式光電開關傳感器、霍爾接近開關傳感器、電感接近開關傳感器、電容接近開關傳感器、色標傳感器和安全光幕傳感器六個模塊，用來測量通過傳送帶上的各種物料的數量和運行狀態。

2.多功能轉子窗口包括光電開關傳感器、齒輪轉速傳感器、電渦流傳感器和壓電加速度傳感器四個模塊，用來測量電機轉速、軸心軌跡和振動波形曲線

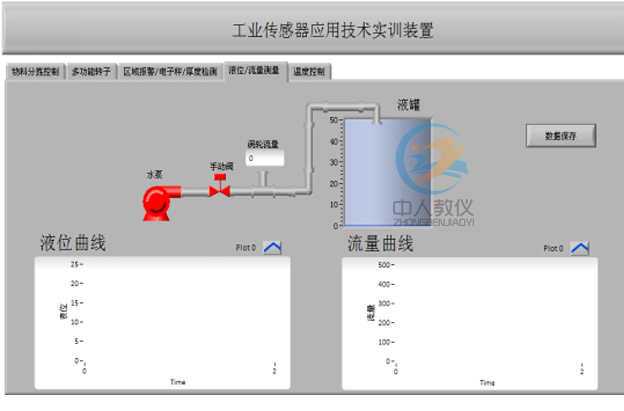

3.區域報警/液位流量/厚度測量窗口包括壓電電纜傳感器、超聲波液位傳感器、渦流流量傳感器和光纖位移傳感器。

(二)虛擬示波器
本軟件配合USB數據采集卡使用，實時采集實驗數據，對數據進行動態或靜態處理和分析，帶有傳感器虛擬仿真、雙通道虛擬示波器、電機控制、DIDO等功能。


實訓項目

1.利用對射式光電開關傳感器來實現物料計數；
2.利用霍爾接近開關傳感器來實現對磁性物料的分揀；
3.利用電感接近開關傳感器來實現對金屬物料的分揀；
4.利用電容接近開關傳感器來實現對塑料物料的分揀；
5.利用色標傳感器來實現對顏色（黑色）物料的分揀；
6.利用安全光幕傳感器來實現對電機的控制；
7.利用U型光電開關傳感器來實現電機轉度檢測；
8.利用齒輪轉速傳感器來實現電機轉度檢測；
9.利用渦流傳感器及變送器來實現軸心軌跡的檢測；
10.利用壓電加速度傳感器及變送器來實現振動的檢測；
11.利用熱釋電開關傳感器來實現區域報警；
12.利用聲光控開關傳感器來實現區域報警；
13.利用壓電電纜傳感器及變送器來實現區域報警；
14.利用超聲波液位傳感器及變送器來實現液位檢測；
15.利用流量傳感器及變送器來實現流量檢測；
16.利用S型拉壓力傳感器及變送器來實現電子秤設計；
17.利用光纖位移傳感器及變送器來實現厚度檢測；
18.利用智能調節儀實現溫度控制.
19.流量特性測試
20.流量PID控制實驗
21.液位特性實驗
22.液位PID控制實驗
