橋式起重機電氣控制線路實訓裝置

欄目分類：產品總目錄發布日期：2020-10-27 瀏覽次數：次

橋式起重機電氣控制線路實訓裝置,起重機電氣實驗臺電氣部分的操作，能實現20/5t橋式起重機半實物各種運動控制，咨詢熱線13122891392

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【橋式起重機電氣控制線路實訓裝置,起重機電氣實驗臺】的實訓室建設方案，對【橋式起重機電氣控制線路實訓裝置,起重機電氣實驗臺】施行三包售后服務，如果您對我們的【橋式起重機電氣控制線路實訓裝置,起重機電氣實驗臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

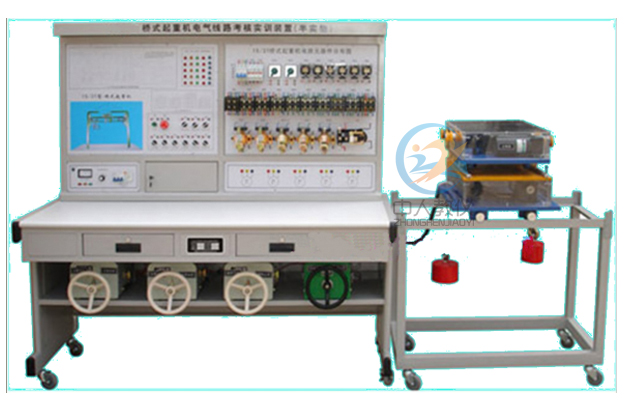

ZRJC-QZ橋式起重機電氣控制線路實訓裝置

一、概述：

橋式起重機電氣實驗臺能完成各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核功能。可用于課堂演示、機床電氣控制原理性操作及實驗實習。要求設備均采用實際電器，可作為社會電工類職業培訓中機床電氣維修方面的實習設備，要求同時也能夠滿足職業資格培訓考核。
橋式起重機電氣控制線路實訓裝置,橋式起重機電氣實驗臺

二、適用范圍

本裝置適用于橋式起重機電氣控制的模擬與橋式起重機電氣故障排除的技能考核。

三、技術性能：

1、輸入電源：三相五線（380V±10% 50Hz）
2、工作環境：溫度-10℃~+40℃，相對溫度<85%（25℃）海拔<4000m
3、裝置容量：<1KVA
4、外形尺寸：1600×700×1720mm（長×寬×高）、機床尺寸1200×600×800
5、工作移動行程：600mm、400mm

四、裝置的基本裝備

1、要求配備20/5t橋式起重機實物，參照實際20/5t橋式起重機實物尺寸按照一定比例縮小全仿真模型。大車滾輪及滾道采用銅質材料做成，防滑耐用。
2、要求實物模型上所有電機的電壓等級與實際的機床完全相同。
3、要求裝置電氣部分的操作，能實現20/5t橋式起重機半實物各種運動控制，包括：主軸正反轉、主軸高低速運行、工作臺橫向快速移動，極限位置的限位保護。
4、要求裝置適用于20/5t橋式起重機床電氣控制的模擬，與20/5t橋式起重機床電氣故障排除的技能考核訓練。
5、要求設備面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的看它們的結構原理及動作情況。
6、實用性強:通過測試查找故障點，熟練掌握機床故障特點，各器件的性能結構，機床電路工作原理。
7、所有的元器件都安裝在面板正面，可直觀地看它們的動作情況，面板上還安裝了測試孔，便于學生測試與排故。

五、設備完成的基本實訓項目：

1、使學生熟悉常用低壓電器的機構、原理。
2、讓學生了解PLC編程軟件的使用，和編程方法。
4、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。
6、提高學生的動手能力和技能操作水平。7、通過對機床故障排除，完成機床常見故障的排除。8、可以設置故障點做為維修電工的技能考核臺。9、20/5t橋式起重機電氣控制培訓。
10、20/5t橋式起重機電氣線路排故考核。

六、網絡化智能型考核系統組成及功能

（一）系統由1臺教師用計算機（自備或代購）和智能人機平臺（學生答題器），通過網絡組成智能實訓考核系統。
（二）教師在計算機上編輯試卷，按照實訓考核要求編輯故障點，將設置好的故障點通過智能考核系統發送到每臺學生實訓考核裝置上的人機平臺（學生答題器），并在機床電路上自動產生設定的故障點。
（三）答題功能：根據系統設置的故障點，電路運行后產生相應的故障現象，考生根據現象檢測判斷故障點，將判斷結果輸入學生機，當學生答完試題并按交卷按鈕后，系統會根據該考生試卷上的答案立刻給出考試分數，并將成績保存在該考生的檔案里。
（四）教師在電腦上可對考生考試過程進行監控，監控每個學生的答題情況。考試結束后對學生的成績進行排序、保存、打印。
（五）具有故障點自動恢復功能，按事先設置的故障點順序排列，由學生根據電氣原理及故障現象查找故障，當查找一個故障點由學生確認結束后，無論考生對此故障的答案對或錯，系統都會將此故障點恢復進行下一個故障點的排除考試。
（六）智能人機對話平臺（答題器）由中文彩色液晶屏、微電腦、觸摸鍵盤組成。

如對本產品/文章：橋式起重機電氣控制線路實訓裝置,起重機電氣實驗臺有任何疑問請隨時聯系我們，我們將盡力為您提供最全的實訓室建設方案和最優質的服務

本文分享鏈接：http://www.hxshiguan.com/cpzh/4149.html

常見問題：

問題①：你們公司都有什么資質？

答：我們中人公司是國家注冊的生產商，具有專利證書、軟件著作權等生產型企業應當具備的資質，并且我們生產的【橋式起重機電氣控制線路實訓裝置,起重機電氣實驗臺】都是100%測試才允許出廠的。

問題②：如果我們單位購買【橋式起重機電氣控制線路實訓裝置,起重機電氣實驗臺】是否包含安裝調試培訓服務？

答：我們所有設備如果沒有注明“不含安裝/調試/培訓”等字樣（舉例：【橋式起重機電氣控制線路實訓裝置,起重機電氣實驗臺】不含安裝調試培訓，含運費。），都是可以包安裝調試培訓的。

問題③：你們能提供【橋式起重機電氣控制線路實訓裝置,起重機電氣實驗臺】的整體實訓室的建設方案嗎？

答：如果您對我們的【橋式起重機電氣控制線路實訓裝置,起重機電氣實驗臺】有意向，可以來電咨詢或者咨詢企業QQ：2198972893。讓我們客服為您量身定做一個方案或者提供我們現有的方案。同時需要您留下貴單位的全稱，方便我們做報告。
