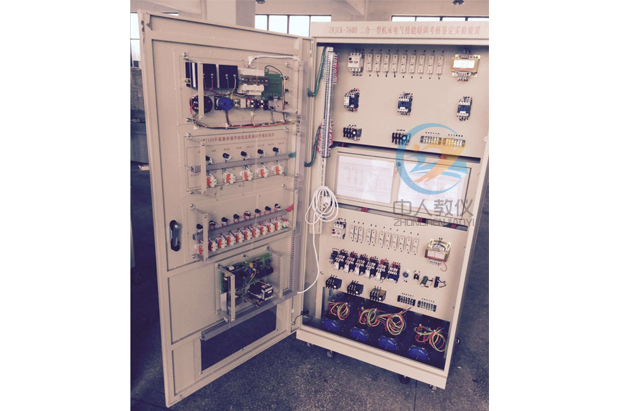

ZRJC-2二合一機床電氣實訓考核柜

一、概述

機床電氣綜合實訓考核裝置是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由于該裝置全部采用實際工業上應用電器，因而可靠性好、壽命長。裝置外形美觀，操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。
二合一機床電氣實訓考核柜,機床電氣綜合實訓考核裝置

二、特點

1、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，其配電柜將2種機床電氣線路合為一體，因而具有占地面積小、外形美觀、經濟效益高等特點。
2、直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點。
3、技能培訓用的控制線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求。
4、通過一只轉換開關就能實現兩種機床電路的切換，方便快捷。
5、可以人為的設置故障點，只要通過開關切換就可設置。
6、配電柜設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。

三、機床電氣技能培訓考核柜的技術參數

1、輸入電壓：三相四線～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1800mm
5、設備重量：200kg
6、柜體材料：主體部位2MM冷軋鋼，其他部位1.2MMM冷軋鋼。

四、裝置主要由以下幾個部分組成

1、控制柜門
   在控制柜門面上，裝有一只交流電壓表、一只交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。M7120磨床和C6140普通車床的操作按鈕和動作指示以及兩種機床電路的切換開關；
   通過電壓指示切換開關，在電壓表上分別能指示電網的UUV、UVW、UWU線電壓值；交流電流表用來監視負載的大��；
   定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警次數，為學生實訓技能的考核提供了一個統一的標準。
2、控制柜主體
   控制柜分四個部分
   第一部分為M7120磨床的電氣線路部分，在該面板上裝有M7120磨床所有的元器件；
   第二部分為故障設置箱，故障箱蓋上印有兩種機床的電氣原理圖，故障箱內設有32個故障開關其中M7120磨床設有16個故障點、C6140設有16個故障點，故障箱門配有鑰匙，便于管理和考核；
   第三部分為C6140普通車床的電氣線路部分，在該面板上裝有C6140車床所有的元器件；
   第四部分為電機面板，共有三臺電機，它們分別用來模擬實際機床各種運動部分的動作，電機和速度繼電器的線頭全部用柱子引到面板上，方便測試。

五、完成的實訓項目

1、認識低壓電氣的結構
2、C6140普通車床電氣控制培訓
3、C6140普通車床電氣線路排故考核
4、M7120磨床電氣控制線路培訓
5、M7120磨床電氣控制線路排故考核
6、通過操作機床，掌握常用機床的操作方法

電氣控制電路配表，柜子前背面各二套

設備	序號	材料名稱	規格型號	數量	備注
1 、 CA6140車床	1	轉換開關	LW5D-16/3,500V,16A	1
	2	熔斷器	RT14-32	6
	3	交流接觸器	LC1-D0910,110V	3
	4	變壓器	380V/110V、24V、6V	1
	5	熱繼電器	LR2-D1306	2
	6	按鈕	XB4-Ø22	3	Φ22.5mm
	7	信號燈	6V /XB6-Ø16	1	Φ16mm
	8	照明燈	24V/ XB6-Ø16	1	Φ16mm
	9	旋鈕開關	XB2-Ø22	2	Φ22.5mm
2、 M7120磨床電氣控制線路	1	轉換開關	LW5D-16/3,500V,16A	1	轉換開關
	2	熔斷器	RT14-32	8
	3	控制變壓器	380V/110V	1
	4	照明變壓器	380V/24V	1
	5	照明燈	24V	1
	6	電阻	680歐，50W	2
	7	交流接觸器	CJ20-10,110V	6
	8	熱繼電器	JR36-20	3
	9	交流電磁鐵	MQI-0.7N，380V	1
	10	十字開關	TCS30-1111-11/11/11/11	2
	11	按鈕	LAY7	6
	12	旋鈕開關	LAY39	2
	13	組合開關	LW5D-16/3,500V,16A	1
	14	組合開關	HZ1－10/E16,三極，10A	1
	15	組合開關	HZ1－10/E16,二極，10A	1
