電子學實驗臺
欄目分類：產品總目錄 發布日期：2020-10-13 瀏覽次數：次
電子學實驗臺,模擬電子及數字電子實訓裝置提供了外插式電阻、電容、二極管、三極管、電位器、集成塊等電子器件及數字式電壓,咨詢熱線13122891392
聯系方式見右側懸浮框
中人教儀廠專業為客戶提供【電子學實驗臺,模擬電子及數字電子實訓裝置】的實訓室建設方案，對【電子學實驗臺,模擬電子及數字電子實訓裝置】施行三包售后服務，如果您對我們的【電子學實驗臺,模擬電子及數字電子實訓裝置】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

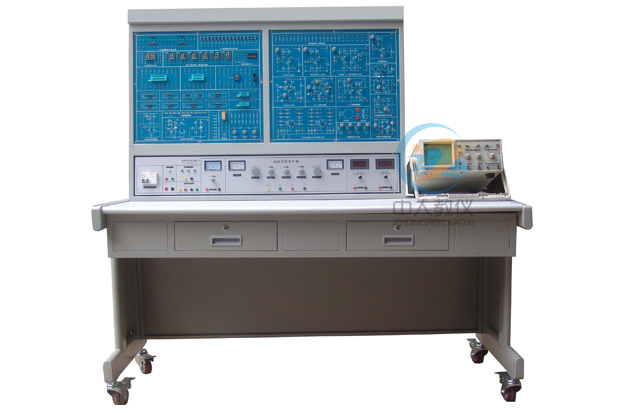

ZRDZ-DZ電子綜合實訓臺
一、產品概述：
數電模電綜合實驗裝置是根據職業院校培訓教材《模擬電子技術》、《數字電子技術》等課程的教學實訓要求開發設計的。設備采用開放式的平臺式設計模式，提供了外插式電阻、電容、二極管、三極管、電位器、集成塊等電子器件及數字式電壓、電流測量儀表，適用于各職業院校、中等專業學校、技工院校等進行數電、模電等課程的教學實訓。
二、技術參數：
1、工作電源：三相五線 220V±10％ 50Hz2、安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3、額定功率：<0.5KW
4、穩壓可調電源：0～30V 帶自動復位短路保護。
5、穩壓電源：5V/2A
6、穩壓電源：±12V/1A
7、環境溫度：－10℃ ～40 ℃
8、相對濕度：<85%
9、外形尺寸：1600×750×1580mm
10、設備重量：85Kg
三、產品結構：
1、桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，美觀大方。2、桌面部分：采用E1標準（國家甲級環保型）25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計，桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌防霉、抗靜電及易清潔等特點。
3、實驗導線：所有接插件均采用安全型迭接插頭，為學生實驗提供了極高的安全性。
四、產品配置：
| 序號 | 配置名稱 | 規格（長×寬×高） | 單位 | 數量 |
| 1 | 鋼制實訓臺 | 1600×750×750mm | 張 | 1 |
| 2 | 鋼制實訓屏 | 1300×300×900mm | 套 | 1 |
| （1） | 模擬電路實訓平臺 | 套 | 1 | |
| （2） | 數字電路實訓平臺 | 套 | 1 | |
| （3） | 模擬電路實訓器件 | 套 | 1 | |
| （4） | 數字電路實訓器件 | 套 | 1 | |
| 3 | 實訓工具 | 萬用表、鏍絲刀等 | 套 | 2 |
| 4 | 配套易損器材 | 保險絲、導線 | 套 | 2 |
| 5 | 工程材料 | 壓線板、插板、電線 | 套 | 1 |
| 6 | 電子資料袋 | 實驗說明書 | 套 | 2 |
五、實驗項目:
模擬電子實驗1、常用電子儀器的使用
2、單級放大電路
3、多級放大電路
4、負反饋放大電路
5、射級跟隨器
6、差動放大電路
7、比例求和運算電路
8、電壓跟隨器
9、反相比例放大器
10、同相比例放大器
11、反相求和放大電路
12、雙端輸入求和放大電路
13、積分與微分電路
14、積分電路
15、微分電路
16、積分-微分電路
17、波形發生電路
18、方波發生電路
19、占空比可調的矩形波發生電路
20、三角波發生電路
21、鋸齒波發生電路
22、有源濾波器
23、低通濾波器
24、高通濾波器
25、帶阻濾波器
26、電壓比較器
27、過零比較器
28、反相滯回比較器
29、同相滯回比較器
30、集成電路RC正弦波振蕩器
31、集成功率放大器
32、整流濾波與并聯穩壓電路
33、串聯穩壓電路
34、集成穩壓器
35、RC正弦波振蕩器
36、LC振蕩器及選頻電路
37、電流/電壓轉換電路
38、電壓/頻率轉換電路
39、互補對稱功率放大器
40、波形變換電路
41、矩形波變方波
42、精密整流電路
數字電路基本技能實訓
1、晶體管二極管開關特性
2、晶體管三極管開關特性
3、二極管限幅器
4、三極管限幅器
5、二極管鉗位器
6、 TTL集成邏輯門
7、集成與門邏輯功能測試
8、集成非門電路邏輯功能測試
9、集成或門電路邏輯功能測試
10、集成與非門邏揖功能測試
11、 CMOS門電路的測試
12、 TTL電路和CMOS電路的輸出特性測試
13、集成邏輯電路的連接與驅動
14、組合邏輯電路
15、半加器
16、全加器
17、譯碼器
18、譯碼器邏輯功能測試
19、數據選擇器邏輯功能測試
20、四選一數據選擇器
21、八選一數據選擇器
22、集成觸發器邏輯功能測試
23、基本RS觸發器
24、 JK觸發器
25、 D觸發器
26、 CMOS觸發器
27、 計數、譯碼和顯示
28、計數器及其應用
29、十進制可逆計數器的邏輯功能測試
30、二進制加法計數器
31、十進制加法計數器
32、測試移位寄存器的邏輯功能
33、移位寄存器及其應用
34、脈沖分配器及其應用
35、 時基電路
36、單穩態觸發器
37、多諧振蕩器
38、施密特觸發器
39、D/A轉換器
40、A/D轉換器
