液體流量儀表校準實驗臺

1、項目概述

流量是生產與科學試驗中的重要參數，不論是工業生產還是科學試驗都需要進行流量的測量，以核算過程或設備的生產能力及各部分流量所占的比例，以便對過程或設備作出評價。目前，測量流量的儀表大致可分為三類，即速度法、體積法和質量流量法。
雖然各種流量儀表在出廠前都進行了流量標定，建立了流量刻度標尺，但是在實驗室或生產上應用時，工作介質、壓強、溫度等操作條件往往和原來標定時的條件不同。為了精確地使用流量計，則需要在使用之前進行現場校準工作。
閥門管路流量儀表校驗實驗臺主要采用稱重法，對孔板流量計、電磁流量計、渦輪流量計、渦街流量計進行標定和校驗。采用高精度采集儀采集數據，經過串口傳輸給計算機使用；運用C#2005和SQL搭建軟件平臺，完成實時數據讀取，數據計算和數據存儲，歷史數據查詢以及實時曲線繪制，并實現流量計標定。

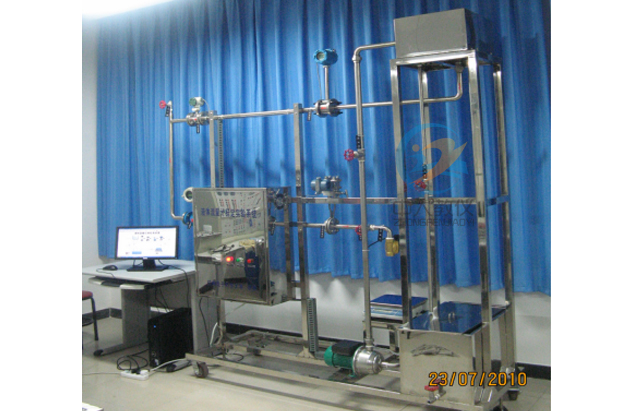

液體流量儀表校準實驗臺,閥門管路流量儀表校驗實驗臺

2. 技術參數

流量范圍：1～10m³/h
壓力：1.6MPa
介質：水
儀表測量精度：0.5級
電源：440V 16A
輸出信號：4～20mA

3. 工作原理

（1）打開總閥2，打開循環水泵1，并調節溢流閥3的高度，使高位水箱4中處于一定的水位，調節比例閥7，從而保證水路系統中的水流穩定。
（2）打開稱量筒18的進水閥16和出水閥15，確認出水閥有水流出；
（3）打開排液閥14，同時關閉稱量筒的進水閥16，使水箱中水流盡后，關閉出水閥15，此時除稱量筒外構成一個閉環循環系統；
（4）關閉排液閥14、15，同時打開水箱進水閥16，這時系統構成一個環路；
（5）在計算機上操作，開始檢測，具體軟件操作在軟件部分闡述；
（6）實驗結束，先關閉水泵，放盡稱稱量筒里液體；
（7）調節溢流閥3的高度和調節閥7，調節環路流量，重復以上操作。
實驗系統的溫度、壓力、流量、重量等狀態參數由相應的傳感器或測量儀器獲取。實驗數據的處理由上位計算機專用軟件進行計算和顯示，可顯示實時數據和實時曲線。

4.配置清單

序號		名稱	型號規格	數量
一		水路系統
1		水泵	不銹鋼	1臺
2		截止閥	閘閥，排污閥，排氣閥，過濾器等	5只
3		管路	塑鋼管，接頭，不銹鋼管，法蘭，連接件	1套
4		高位水箱	不銹鋼	1只
5		水槽	不銹鋼	1只
6		機架結構	不銹鋼，自制	1套
二		電子稱重單元
1		電子秤	串口通訊，9903-15kg/9903-15kg	1臺
2		稱量筒	不銹鋼	1只
三		數據采集系統
1		數據采集單元	自制	1臺
2		數據傳輸電纜	RS232/485，支持MODBUS協議	1只
3		信號線	RVVP 2×0.75	1批
4		溫度傳感器	PT100	2只
四		測量控制單元
1		計算機	OptiPlex 380; 2009W 20英寸 HAS 寬屏顯示器	1套
2		有機玻璃板	具體外形尺寸見圖紙	1套
3		比例調節閥	φ20	1只
4		電磁閥	φ20	4只
5		電氣輔材	空氣開關，漏電保護器，電線，光電隔離模塊，線槽	1套
五	待校準流量計
1	孔板流量計		φ20 一體化孔板流量計	1套
2	渦街流量計		φ20 LUGB系列渦街流量計典型產品	1套
3	渦輪流量計		φ20 LW系列液體渦輪流量計	1套
4	電磁流量計		φ20 LD系列電磁流量計典型產品	1套
