自動扶梯演示模型

欄目分類：產品總目錄發布日期：2020-07-20 瀏覽次數：次

自動扶梯演示模型,鋁合金扶梯模型可用于課堂演示、電梯電氣控制原理性操作及實驗實習。人為隱蔽地設置了幾十項電路故障。

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【自動扶梯演示模型,鋁合金扶梯模型】的實訓室建設方案，對【自動扶梯演示模型,鋁合金扶梯模型】施行三包售后服務，如果您對我們的【自動扶梯演示模型,鋁合金扶梯模型】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

ZRFT-2014B自動扶梯安裝、維修與保養實訓考核裝置

一、設備概述

ZRFT-2014B型自動扶梯實訓裝置包括真實扶梯梯級踏板、扶手、鏈條、臺架、安全保護、電氣控制箱等。自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本扶梯設備具備運輸能力，各傳動零件均采用優質金屬件精制而成，與實際扶梯結構組成一致。電梯電氣技能培訓考核實驗裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位的PLC電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。

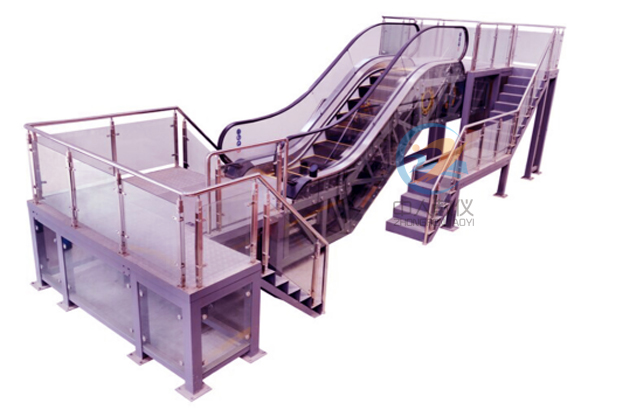

自動扶梯安裝、維修與保養實訓考核裝置,自動扶梯實訓裝置

自動扶梯安裝、維修與保養實訓考核裝置,自動扶梯實訓裝置

二、技術參數

1.輸入電源：三相四線（或三相五線）AC380V±10%，工頻50Hz
2.整機容量：＜8KVA
3.提升高度：2300mm
4.控制方式：PLC+變頻器自起動控制系統。
5.監控系統：電壓、電流工況實時監控系統。
6.故障模塊：配置有30位故障開關，模擬扶梯常見故障現象，設置演示功能。
7.安全保護：具有保護接地、過載、過流、漏電流保護功能，電氣安全符合國家標準。
8.外形尺寸：7500mm（長）×3000mm（寬）×3500mm（高）
9.實訓桌尺寸：1680×730×1500mm（長寬高）
10.裝置結構：實訓扶梯為全鋼結構，結構組成完全等同于實際工商業使用的扶梯類型；實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用，實訓桌采用歐標鋁型材搭建而成，美觀耐用。

三、基本配置

序號	名稱	數量	單位	備注
1	自動扶梯實訓設備	1	套
2	扶梯支撐固定支架	1	套
3	扶梯檢修工作通道平臺	1	套
4	扶梯考核實訓實驗臺	1	套
5	扶梯安裝實訓工具	1	套

四、實訓項目要求

1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2、認識自動扶梯安裝保護裝置的作用、安裝位置。（曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、輔助制動器、機械鎖緊裝置等）
3、扶梯梯級拆卸考核實訓。
4、扶梯梯級安裝考核實訓。
5、扶梯保養：梯級系統保養、扶手系統保養、安全保護裝置檢查、傳動部件維修保養。
6、護壁板、內外蓋板、裙板的清潔保養。
7、電氣控制系統及照明系統檢測維修。
8、扶梯梯級清潔維護檢修實訓。
9、扶梯梯級整體運行檢查實訓。
10、扶梯上、下機房的清潔保養實訓。
11、扶梯潤滑油系統的補充與更換實訓。

五、扶梯配件材質

序號	內 容
1	扶手支架型材：發紋不銹鋼材料
2	護壁板：透明鋼化玻璃
3	內蓋板：發紋不銹鋼材料
4	外蓋板：發紋不銹鋼材料
5	圍裙板：發紋不銹鋼材料
6	梯級：不銹鋼噴塑
7	梯級顏色：黑色（帶黃邊框）
8	扶手帶：黑色
9	前沿板及蓋板：發紋不銹鋼材料
10	梳齒：合成樹脂（黃色）
11	透明有機玻璃桁架保護
11	模擬故障顯示（中文）
12	變頻節能功能
