自動扶梯梯級拆裝實訓裝置

欄目分類：產品總目錄發布日期：2020-06-29 瀏覽次數：次

自動扶梯梯級拆裝實訓裝置,扶梯梯級安裝實訓裝置由金屬框架、驅動裝置、梯級傳動裝置、扶梯梯級等組成。借助該裝置對自動扶梯進行維修與保養實訓操作。

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【自動扶梯梯級拆裝實訓裝置,扶梯梯級安裝實訓裝置】的實訓室建設方案，對【自動扶梯梯級拆裝實訓裝置,扶梯梯級安裝實訓裝置】施行三包售后服務，如果您對我們的【自動扶梯梯級拆裝實訓裝置,扶梯梯級安裝實訓裝置】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

ZRFT-TJC自動扶梯梯級拆裝實訓裝置

一、產品概述

扶梯梯級安裝實訓裝置是根據自動扶梯維保要求，結合當前扶梯市場的實際情況，而開發的一種適合技能鑒定考核用的自動扶梯梯級拆裝實訓裝置。適用于各職業院校、技工類學校的電梯安裝與維保、自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。本裝置由金屬框架、驅動裝置、梯級傳動裝置、扶梯梯級等組成。受訓學員可以根據自動扶梯維修規范要求，借助該裝置對自動扶梯進行維修與保養實訓操作。
二、產品特點
整體外觀簡潔明了，占地空間小；
方便學員對自動扶梯內部結構的認識及操作；
方便指導老師對于學員的操作指導及安全監管；
采用真實機構器件，使學生學到的與實際應用的一致。

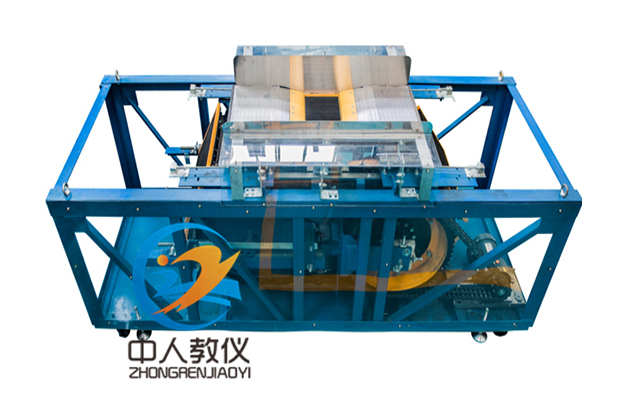

自動扶梯梯級拆裝實訓裝置,扶梯梯級安裝實訓裝置

三、技術參數

外形尺寸：3000×1110×1250mm（長×寬×高）；
工作環境：海拔＜1000m；溫度-5℃～+60℃；
濕度25%RH～85%RH無水珠凝結；
環境空氣中不應含有腐蝕性和易燃性氣體；
工作電源： AC220V/380V ；
額定頻率：50/60Hz；
額定電流：3.5A/2.0A；
額定功率：750W；
額定轉速：1400/1700 r/min；
梯級寬度：600 mm；
減速機減速比：150：1；
整機功耗：≤0.5KW；
整機重量：≤1000KG；

四、實訓項目

1、梯級的拆裝操作；
2、梳齒板的調整；
3、梳齒前沿板的調整；
4、梯級鏈張緊的調整；
5、雙排曳引鏈的調整。

五、配置清單

序號	名稱	主要技術指標	數量	單位	備注
1	鋼結構框架	材料：Q235標準型鋼；表面噴漆處理	1	套
2	減速機	電機功率：750W；減速機減速比：150：1；工作電壓：AC220V/380V；額定電流：3.5A/2.0A；額定轉速：1400/1700 r/min；	1	套	減速機接線方法有AC220V/380V兩種接線方法。
3	驅動鏈	節距：31.75mm；	2	條
4	梯級	材料：不銹鋼；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS；	1	套
5	梯級傳動鏈	節距：133.33mm；梯級距：400mm；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS；	2	條
6	張緊裝置	梯級鏈輪齒數：16；單位節距分度圓直徑：5.1258；	1	套	含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等；
7	控制柜	中人定制	1	套	接觸器：施耐德；
8	移動檢修開關		1	個
9	移動行燈	DC220V	1	個
10	實訓工具		1	套	詳見配套工具清單
11	資料	相關說明書	1	套
