現代制冷與空調實訓裝置

欄目分類：產品總目錄發布日期：2020-06-14 瀏覽次數：次

現代制冷與空調實訓裝置,制冷空調實驗臺包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等

聯系方式見右側懸浮框

中人教儀廠專業為客戶提供【現代制冷與空調實訓裝置,制冷空調實驗臺】的實訓室建設方案，對【現代制冷與空調實訓裝置,制冷空調實驗臺】施行三包售后服務，如果您對我們的【現代制冷與空調實訓裝置,制冷空調實驗臺】有不了解的地方，請咨詢我們客服或來電咨詢，我們將竭誠為您服務。

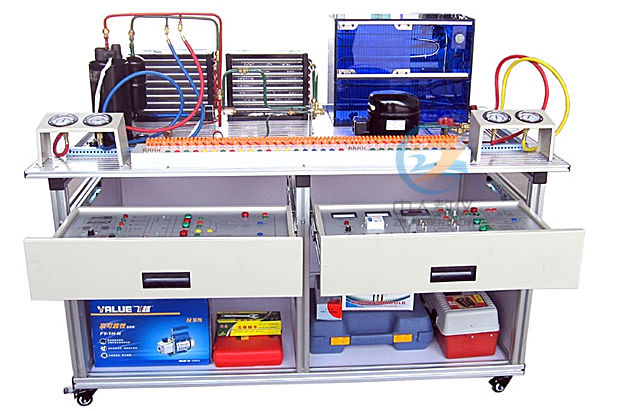

ZRJYD-02H制冷與空調系統實訓考核裝置

一、技術性能:

1.輸入電源：單相三線 220V±10% 50Hz
2.工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
3.裝置容量：≤1.5kVA
4.安全保護：具有漏電壓、漏電流保護，安全符合國家標準
制冷與空調系統實訓考核裝置,制冷技術實訓考核裝置

二、系統結構與組成

1.制冷技術實訓考核裝置采用模塊化設計，由導軌式鋁合金安裝平臺、空調系統、電冰箱系統、電氣控制系統等組成。
2.導軌式鋁合金安裝平臺由標準規格的鋁合金工業型材組成，作為學生操作訓練的平臺，上面安裝有空調系統部件和冰箱系統部件。
3.空調系統：包含空調壓縮機、室內換熱器、室外換熱器、四通換向閥、節流裝置、視液鏡、空調閥等。
4.電冰箱系統：包含冰箱壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、溫控器、干燥過濾器等。
5.電氣控制系統：采用模塊化設計，包含了電源及儀表模塊、熱泵空調電氣控制模塊、冰箱電子溫控控制模塊、冰箱智能溫控控制模塊。
6.電源及儀表模塊：
單相三線制220V交流電源供電。交流電壓表1只，測量范圍：０～250V；交流電流表1只，測量范圍０～5A，用于測量系統啟動電流及監測系統正常工作電流。
7.制冷系統壓力檢測單元：
提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于測量空調、冰箱系統高、低壓側壓力。
8.電流型漏電保護裝置1套
漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

三、系統基本配置

1.鋁型材實訓平臺:長×寬×高為1500mm×800mm×800mm鋁型材實訓平臺2.空調系統模塊:每套含旋轉式壓縮機、室內熱交換器、室外熱交換器、四通換向閥、節流裝置、視液鏡、空調閥等器件
3.冰箱系統模塊:每套含活塞式壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等器件
4.電源及儀表模塊:AC220V電源供電，交流電壓表0～130V、交流電流表0～5A
5.冰箱電子溫控電氣控制模塊:提供東芝GR-204E電子溫度控制模塊，可控制直冷式雙門電冰箱
6.冰箱智能溫控電氣控制模塊:單片機控制、液晶顯示、雙溫控；具有速凍功能、智能控溫
7.空調電氣控制模塊:提供空調通用控制模塊，具有制冷、制熱、通風、除濕控制功能
8.變頻空調原理實訓仿真軟件：
1）分體空調制冷狀態系統流程演示。
2）分體空調制熱狀態系統流程演示。
3）四通換向閥結構及工作原理演示。
4）壓縮機結構及工作原理。
5）演空調控制電路工作原理演示。
6）渦旋式壓縮機工作原理演示。
7）制冷系統結構組成及說明動態演示

四、配置清單：

序號	名稱	主要部件、器件及規格	數量
1	實訓平臺	鋁型材實訓平臺長×寬×高為1500mm×800mm×1400mm	1臺
2	空調系統模塊	包含旋轉式壓縮機、室內熱交換器、室外熱交換器、四通換向閥、節流裝置、視液鏡、空調閥等	1套
3	冰箱系統模塊	包含活塞式壓縮機、鋼絲式冷凝器、冷凍室蒸發器、冷藏室蒸發器、節流裝置、視液鏡、電磁閥、干燥過濾器等	1套
4	電源及儀表模塊	AC220V電源，交流電壓表0～250V、交流電流表0～5A	1套
5	冰箱電子溫控電氣控制模塊	電子溫度控制模塊，可控制直冷式雙門電冰箱	1套
6	冰箱智能溫控電氣控制模塊	單片機控制、液晶顯示、雙溫控；具有速凍功能、智能控溫	1套
7	空調電氣控制模塊	空調通用控制模塊，具有制冷、制熱、通風、除濕控制功能	1套
8	便攜式焊炬	2升手提式焊炬	1套
9	旋片式真空泵	TW-1A	1臺
10	脹管擴孔器	CT－2000	1把
11	割刀	CT-274	1把
12	雙表閥	CT-536GF/S	1套
13	加液管	CT-336（螺紋頂針）	1套
14	轉接頭	外英內公	3個
15	彎管器	CT-368-90°適用于1/4″、5/16″、3/8″的銅管	1套
16	工具	活動扳手（2把）、內六角扳手、3M卷尺	1套
17	導線	高可靠護套結構手槍插連接線	1套
18	導線架	移動式	1臺
19	使用手冊		1本
