一、實訓內容

1．電工測量儀表的使用及減少內阻測量誤差的方法

二、設備構成

由雙面飾面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。
1、實驗操作桌12張，一桌二座，操作桌桌面中央設置通用電路插板（尺寸：35×90cm），低壓電路實驗在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝方便。繼電控制實驗由實驗箱與專用隱蔽式控制線來完成，根據高壓實驗與低壓控制不同特點配置不同導線、不同實驗方法，實驗安全系數大大提高。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面（如需要在桌上放置電動機、焊接等）實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、示教控制臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為160×70cm，用于講解、演示。
3、實驗臺，共12臺，每張學生實驗操作桌上配置1臺。

三、技術參數

1、電源及參數
1.1輸入電源：三相四線電源，輸入時指示燈亮。
1.2電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。
A組：單、三相可調交流電源，提供0－380V連續可調的交流電源，同時可得到0—240V單相可調電源（配有一臺1.5KVA的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓輸出電壓）。
B組：低壓交流3、6、9、12、15、18、24V電源，最大輸出電流1.5A。
C組：低壓直流穩壓電源，電壓5V，電流0.5A。
D組：雙路恒流穩壓電源，二路輸出電壓均為0—30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每組輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：單相交流市電輸出，由萬能插板供用戶自備設備使用。
2、函數信號發生器
2.1輸出波形：正弦波，三角波，方波。
2.2頻率范圍：5HZ－550KHZ，分五個頻段。
2.3頻率指示：由HZ表直接讀出
2.4電壓輸出范圍：正弦波5HZ－250KHZ>4.5V,250KHZ-550KHZ>3.5V,三級衰減：0db,20db,40db,具有連續可調，有表指示。矩形波：5HZ－250KHZ＞4.5V，250KHZ－550KHZ＞3.5V幅度連續可調；三角波：5HZ－550KHZ＞1V
2.5內置式電度表：臺內裝有一臺單相電度表，接線端孔引到面板，具有工作可視框。
2.6內置式日光燈組件：臺內己安裝一套日光燈組件，實驗方便、安全。
2.7智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
2.8智能型真有效值交流電流表：精度0.5級，測量范圍0～5A，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速M(fèi)PU單元設計而成。具有量程自動判斷、真有效值自動切換、告警、復位功能。使用方便，精度高，安全可靠。
2.9智能型功率表、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。

四、配置表

元 件 名 稱	型  號	數  量	備  注
電  阻	0.5Ω	1	2W
電  阻	1Ω	1	2W
電  阻	2Ω	1	2W
電  阻	12Ω	2	2W
電  阻	100Ω	3	2W
電  阻	160Ω	1	2W
電  阻	200Ω	2	1W
電  阻	300Ω	1	1W
電  阻	330Ω	1	1/8W
電  阻	400Ω	1	1/8W
電  阻	510Ω	3	1/8W
電  阻	620Ω	1	1/8W
電  阻	680Ω	2	1/8W
電  阻	800Ω	1	1/8W
電  阻	820Ω	1	1/8W
電  阻	1K	2	1/8W
電  阻	1.2K	1	1/8W
電  阻	1.3K	1	1/8W
電  阻	2K	2	1/8W
電  阻	5.1K	1	8W
電  阻	10K	1	1/8W
電  阻	10K	1	8W
電 位 器	470Ω	1	1/2W
電 位 器	1K	2	1/2W
電 位 器	4.7K	1	1/2W
電 位 器	10K	1	3W
電 位 器	100K	1	1/2W
瓷片電容	5300P	1	63V
瓷片電容	0.1uF	1	250V
瓷片電容	0.22uF	2	250V
瓷片電容	0.47uF	1	250V
瓷片電容	1uF	1	250V
瓷片電容	2uF	3	250V
電  感	10mH	1
電  感	100mH	1
指示燈	6.3V/100mA	1
二 極 管	4007	1
穩 壓 二 極 管	2CW54	1
開   關		5只
電流插座		6只
互感線圈		1套
鐵棒		1根
磁鐵		1條
三 極 管	3DG12	1只
整 流 橋	5A	1只
變壓器	220V/110V+36V	1只	100VA
直流電表	1000uA	1只
直流電表	25mA	1只
直流電表	±100uA	1只

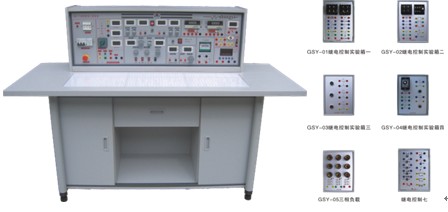

繼電控制實驗箱一	GSY01	1
繼電控制實驗箱二	GSY02	1
繼電控制實驗箱三	GSY03	1
繼電控制實驗箱四	GSY04	1
集成座	14腳	1只
運放	741	1只
	458	1只
三相負載	GSY05	1
三相電動機	180W	1只
工          具
萬 用 表	MF47	1只
數字萬用表	DT890B+	1只
電 烙 鐵		2只
烙 鐵 架		2只
剝 線 鉗		1把
尖 嘴 鉗		1把
螺 絲 刀		3把
其          他
實驗臺		1臺
實驗桌		1張
學生凳		2張
膠 布		1塊

五、概述

高級電工實驗室成套設備,臥式高級電工實驗臺具有較完善的安全保護措施，較齊全的功能。在前幾代的產品基礎上各方面做了較大的改進。實驗項目更加豐富、覆蓋面廣、實驗內容選擇余地大，實驗深度有較大提高，使實驗更加深入完整。實驗臺裝配了智能化數字交直流電表，測量精度高、測量范圍寬、使用方便。電工強電部分實驗均采用隱蔽式電學插座，接觸可靠、安全；繼電接觸器、按鈕、時間繼電器等做成獨立箱式，元器件接點均已引至電學專用插座上，實驗方便、快捷。弱電部分在九孔通用實驗底板上完成，實驗機動、靈活、動手動腦能力強。元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。平臺式設計，實驗元件分立式，院校除能完成指導書上實驗，還可以利用元器件設計符合自身學校要求的實驗內容。實驗臺高度為1.15M，實驗室布局不受設備高度限制。適用高等院校及要求較高的中專、技校、職業學校、科研單位，可完成電工學、電工原理、電路分析、繼電控制等課程實驗、實訓。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品。



---
