一、主要實驗內容

1、滾動軸系模擬；
可方便的將被測部分更換成有缺陷的軸承�？赡�擬的故障有：軸承內圍損傷，外圍損傷，滾珠損傷，軸承安裝不良，軸承與軸承之間的松動。
2、齒輪故障模擬：
通過更換有缺陷的齒輪，可模擬的故障,3種。
3、軸承故障模擬：
通過調整軸上旋轉圓盤上的平衡重量，可以模擬軸不平衡（單面、雙面）（或葉輪不平衡）缺陷，調整軸座底盤的安裝位置可以模擬軸安裝不對中缺陷�？勺兯倌�擬在不同速度條件下的故障特征，變速范圍為75-1450mm。

二、主要性能特點

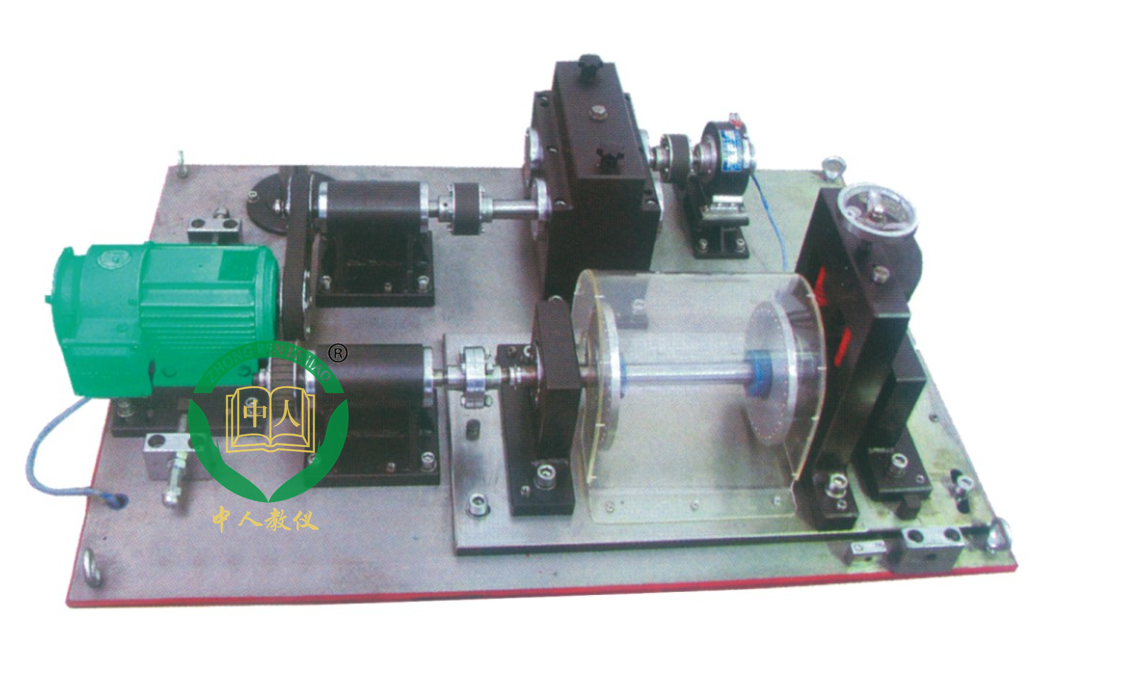

1、 機械傳動振動分析實驗臺,機械故障檢測實訓裝置由變速驅動電機，軸承，齒輪箱，軸，偏重轉盤（2只），加載器等組成，各機械傳動部件自成模塊，可組成不同試驗系統。
2，轉盤偏轉角度及配重可調節，與其他實驗組件的安裝位置以及組件的有機組合， 可模擬各種機械運行故障。
3、系統的機械部分包括：
有缺陷的軸承（外圍缺陷，內圍缺陷，滾珠缺陷）；三只備件齒輪；旋轉圓盤的配重塊（在圓盤四周邊緣每隔10度開一X孔，用于固定和測平衡用的配置塊）。
4、機械傳動振動分析實驗臺,機械故障檢測實訓裝置備有故障齒輪模塊，配合負載模塊即可模擬齒輪傳動故障。
5、機械傳動振動分析實驗臺,機械故障檢測實訓裝置可在機械系統在不同速度，不同負載下運行，以模擬機械系統的不同工況。
6、機械傳動振動分析實驗臺,機械故障檢測實訓裝置采用高性能測控卡，可自動模擬工況和實時檢測機械參數，并形成可視化監測界面。
7、系統檢測分析軟件平臺采用LABVIEW軟件平臺，提供多種數據分析算法。
8、軟件基于C#和JS語言編程設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選流暢畫質，中等畫質，完美畫質等六級畫質等級。可選擇齒輪軸系、蝸桿軸系等十多種軸系機構進行安裝、拆卸、裝配、零部件測量、考核等。零件拆裝的步驟過程中有智能提醒，軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有非標零件庫、標準零件庫、測量工具庫供拆裝選擇。軟件內配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時，軟件隨機出題供學生回答，當學生答完題目時給出考核分數。本軟件可以進行全方位旋轉、放大、縮小觀看其細節。
9、教師教學平臺系統支持導入3DS、STL以及此平臺保存的nxm格式文件。支持將系統中的項目文件進行單獨保存為一個文件（格式為nxm），并支持通過軟件對該文件進行二次編輯，同時該文件可支持PPT控件播放。支持設置6個視圖軸視圖、前視圖、后視圖、左視圖、右視圖以及俯視圖，設置時系統提供3個軸（X、Y以及Z軸）每個軸4個角度（0°、90°、180°以及270°）快捷旋轉功能。支持模型動作設置，動作類型分6種（一次、反復、持續、狀態、替換以及定位）。支持鏡頭動畫設置，鏡頭數量無限制，并支持設置每個鏡頭的切換時間；還有其他2個輔助，1個是測試播放，另1個是全部刪除。支持將時間軸設置，用于將“動作設置”和“鏡頭動畫設置”中的動作進行串連，并支持設置每個動作的開始時間和運行時間，同時還可以對動作進行全部重置、時間軸播放以及全部刪除功能�？梢酝ㄟ^平臺配套控件將模型動畫文件加載到課件上進行三維動畫教學，實現課件中完全三維交互。

三、主要技術參數及配置

1、驅動電機
a.形式：三相交流變頻電機
b.功率：0.75kw
2、變頻調速器
可控制電機轉速，調速范圍0-1450rpm
3、制動器
a.形式：磁粉離合制動器
b.徑向加力器；
c.最大轉矩：5N,m
4、齒輪箱
a.齒輪：大齒輪，模數2，齒數75，材質S45C（3只，其中2只備件齒輪）小齒輪，模數2，齒數55，材質S45C（2只，其中1只備件齒輪）
b.潤滑：浸油式
c.軸承：滾動軸承（n203）
5旋轉配置2只（產生失衡用圓盤）
a.形狀：￠200X10mm*2
b.材質：鋼制8
c.平衡塊安裝：每10度一處（平衡塊6只）
6、軸承：馬達X用滾珠軸承：模塊檢測試驗滾柱軸承N205（4只，其中3只故障軸承）
（5）安裝平板采用鑄鐵平板，尺寸1200*700*80
7、數據測控卡：阿爾泰PCI2366
PCI2366主要技術指標：
總線及制作工藝特點
◆ 32位PCI 總線，支持PCI2.2協議，真正實現即插即用
◆ 支持5V PCI總線
◆ FPGA接口芯片設計，具有極高的保密性，特別適合OEM合作
AD模擬量輸入功能
◆ 轉換器類型：ADS774JP
◆ 輸入量程：±10V、±5V、0～10V
◆ 轉換精度：12位(Bit)
◆ 采樣速率：100KHz(10微秒/點)，不提供精確的硬件分頻功能
◆ 模擬通道輸入數：16路單端或8路雙端輸入
◆ AD部分硬件增益：1～1000倍
◆放大器增益G與電阻NG的運算關系為：G＝1＋50KΩ/NG
放大器增益：
◆ 轉換時間：8us
◆模擬輸入阻抗：>100MΩ
◆ 放大器建立時間：10us
◆ 放大器增益誤差：0.024%
◆ 非線性誤差：±1LSB(最大)
◆ 系統測量精度：0.1%
◆ 工作溫度范圍：0℃ ～ +50℃
◆ 存儲溫度范圍：- 20℃ ～ +70℃

四、主要配置

序號	名稱	型號、規格	數量	品牌	備注
1	計算機	500G硬盤，21寸顯示器 CPU 4核i5 內存 2G	1
2	數據采集卡	PCI2366	1	阿爾泰
3	打印機	打印機	1	HP
4	變頻器	380VAC	1	LG	驅動功率與驅動電機配套
5	轉矩傳感器	5NM	1	國產
6	轉速傳感器	360柵	1	OMRON
7	振動速度傳感器	0-1000HZ	2	國產
8	振動加速度傳感器	0-10g	1	國產
9	檢測仿真軟件	LBVIEW	1	自制
10	控制柜	測控系統	1	自制
1	試驗臺架	1200*800*700 板筋厚1.5mm	1	自制
2	電機	0.75KW	1	蘇州
3	試驗模塊	非標	1	蘇州
