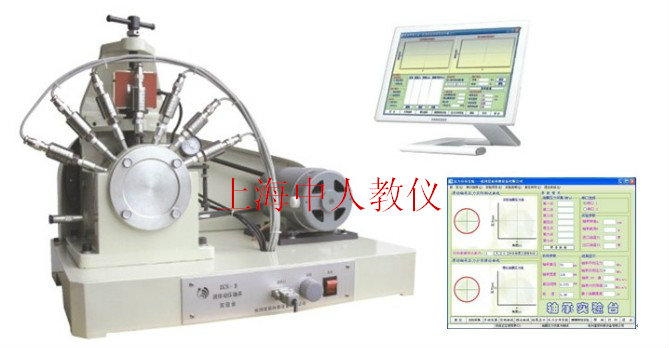

液體動壓軸承實驗臺

聯系方式見右側懸浮框

【液體動壓軸承實驗臺,軸承實驗臺,軸承實驗教學設備】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【液體動壓軸承實驗臺,軸承實驗臺,軸承實驗教學設備】時，都能通過我們來了解相關資訊，而且【液體動壓軸承實驗臺,軸承實驗臺,軸承實驗教學設備】在客戶有需求時提供參考意見。





實驗內容：



（1） 液體動壓軸承油膜壓力徑向分布的仿真分析；

（2） 液體動壓軸承油膜壓力軸向分布的測試分析。

（3） 液體動壓軸承摩擦力矩，摩擦特征曲線的測定分析；

（4） 液體動壓軸承運動模擬；

（5） 液體動壓軸承實驗的其他重要參數測定：如軸承平均壓力值、軸承PV值、偏心率、最小油膜厚度等。



功能及特點：

（2）使用壓力傳感器測量軸承徑向及軸向壓力分布值，觀察滑動軸承的動壓油膜形成過程與現象

（3）使用摩擦力傳感器進行實時采樣并顯示軸承摩擦力矩值；

（4）采用力及轉速傳感器，測量軸承工作載荷及主軸轉速；

（5）公司自行開發的配有功能較強的測試分析軟件具有實驗數據自動采集、測試分析，理論仿真，保存數據及提交實驗報告等功能。并可自動繪制出液體動壓軸承徑向油膜壓力分布曲線與承載量及摩擦特性曲線。也可手動抄錄計算機上所顯示的實驗數據，手工繪制出液體動壓軸承徑向油膜壓力分布曲線與承載量及摩擦特性曲線；

（6）可進行實驗仿真分析及其他重要參數測定，如軸承平均壓力值、軸承PV值、偏心率、最小油膜厚度等。



主要技術參數：

（1） 軸瓦內直徑：d=70mm

（2） 有效長度：B=125mm

（3） 加載范圍：W=0～2000N

（4） 主軸調速范圍：0-500rpm

（5） 加載傳感器量程：0～2000N 精度：0.05％

（6） 油膜壓力傳感器量程：0～1MPa 精度：0.3％

（7） 摩擦力傳感器量程：0～60N 精度：0.05％

（8） 電機額定功率：P=400w

（9） 電 源：220V交流/50HZ

（10） 外形尺寸：600×430×500(mm)

（11） 重 量：65kg


ZRHZS滑動軸承實驗臺

一、主要實驗內容
1、觀察滑動軸承的結構、測量其徑向油膜壓力分布和
軸向油膜壓力分布。
2、測定其摩擦特征曲線(特別低轉速能進行演示)。
3、能觀察并計算油膜厚度。
4、能檢測油膜厚度(限于訂做)。
二、主要性能特點
1、實現了全自動動檢測及性能參數變化曲線的自動繪制
2、實現了壓力油膜分布曲線的虛擬仿真。
3、采用彈性加載系統，能有效減小主軸軸頸的變形。
4、調整采用直流無級調整。
三、主要技術參數
l、主軸直徑：d=75mm；
2、有效長度：L=100mm
3、直徑間隙：0.015mm ；
4、加載范圍：0-400kg
5、轉速范圍：0-1200rpm；
6、電機功率：600W
7、外形尺寸：170×500×650；
8、重量：52kg
