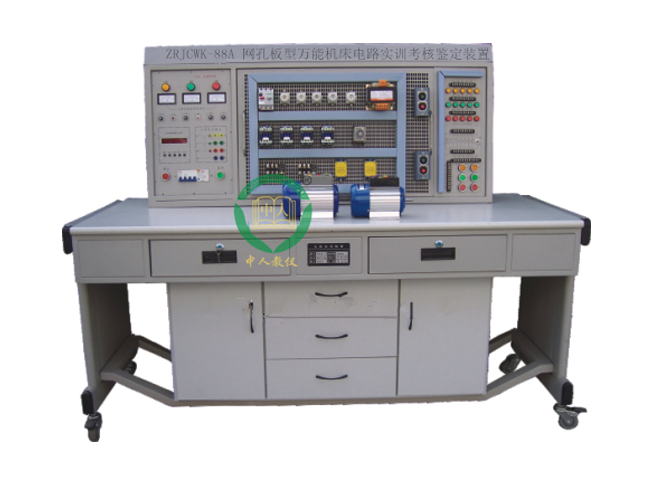

網孔型萬能機床電路實驗臺
聯系方式見右側懸浮框
【網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置】時，都能通過我們來了解相關資訊，而且【網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置】在客戶有需求時提供參考意見。
1.產品名稱：網孔型萬能機床電路實驗臺
2.別名：網孔板式萬能機床電路實驗裝置
3.型號：ZRJCWK-88A
4.品牌：中人
5.外形尺寸：1500mm×750mm×1350mm
6.輸入電源：三相四線～380V±10% 50Hz
7.裝置容量：＜1.5KVA
8.溫度：-5℃～+40℃，相對濕度＜85%（25℃）
一、網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置的概述
二、網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置的特點
1、電氣控制線路元件裝在網孔板上，操作方便、機動靈活、易擴展功能或開發新的實訓項目。2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，實訓器材集中在儲存柜內，易管理、規劃化程度高。
3、安全性高，實訓屏上除了安裝電壓型、電流型漏電保護裝置外，380V交流電壓輸出處還設有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。
4、實訓屏上裝配實訓管理器，可設定實訓或考核時間，記錄實訓、考核誤操作次數，使學訓考核有一個統一的標準。
三、網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置的配備及功能
（一）實訓屏實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
（3）三相四線電源輸出，具有單片機機全程監控相間、線間過載或短路自動切斷總電源。
（4）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能；此外還能自動記錄由于接線或操作錯誤所造成的告警總次數,為學生實訓技能的考核提供一個統一的標準。
2、輔助器件安裝屏
（1）紅、黃、綠信號燈各5只
（2）大功率降壓電阻75Ω/75W 3只，能耗制動電阻10Ω/25W 1只
（3）控制按鈕6只
（4）整流二極管IN5408 4只
（5）單相開關1只
（二）網孔板1塊，元器件在其上合理布局，正確走線完成實訓考核項目。
（三）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
（四）基本器材配備
| 序號 | 名稱 | 數量 | 單位 | 序號 | 名稱 | 數量 | 單位 | |
| 1 | 交流接觸器 | 7 | 只 | 17 | 導線 | 50 | 米 | |
| 2 | 熱繼電器 | 3 | 只 | 18 | 走線槽 | 2 | 米 | |
| 3 | 電子式時間繼電器 | 2 | 只 | |||||
| 4 | 螺旋式熔斷器 | 6 | 只 | 19 | 工具1套 | 萬用表 | 1 | 只 |
| 5 | 直插式熔斷器 | 3 | 只 | 螺絲刀 | 1 | 把 | ||
| 6 | 低壓斷路器 | 1 | 只 | 尖嘴鉗 | 1 | 把 | ||
| 7 | 電磁閥 | 1 | 只 | 剝線鉗 | 1 | 把 | ||
| 8 | 十字開關 | 1 | 只 | 電工刀 | 1 | 把 | ||
| 9 | 行程開關 | 4 | 只 | 電筆 | 1 | 支 | ||
| 10 | 控制按鈕 | 6 | 只 | 卷尺 | 1 | 只 | ||
| 11 | 轉換開關 | 1 | 只 | 鋼鋸 | 1 | 把 | ||
| 12 | 控制變壓器 | 1 | 只 | 手槍鉆 | 1 | 把 | ||
| 13 | 燈頭座 | 1 | 只 | 20 | 三相鼠籠式異步電動機(Y) | 1 | 臺 | |
| 14 | 電容 | 2 | 只 | 21 | 三相鼠籠式異步電動機(△) | 1 | 臺 | |
| 15 | 導軌 | 30 | 厘米 | 22 | 雙速異步電動機 | 1 | 臺 | |
| 16 | 接線端子 | 20 | 孔 | 23 | 三相鼠籠式異步電動機(Y/△) | 1 | 臺 | |
五、網孔型萬能機床電路實驗臺,網孔板式萬能機床電路實驗裝置的基本實訓考核項目（增加元器件即可增加實訓項目）
1.三相異步電動機直接啟動控制2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.Y/△啟動自動控制線路
5.用倒順開關三相異步電動機正反轉控制
6.接觸器聯鎖的正反轉控制線路
7.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8.雙速電動機的切換運行控制線路
9.雙重聯鎖的三相異步電動機正反轉控制線路
10.電動葫蘆電氣控制線路
11.C6140普通車床電氣控制線路
12.C650-2普通車床電氣控制線路
13.M7120平面磨床電氣控制線路
14.M7130K平面磨床電氣控制線路
15.M1432A萬能外圓磨床電氣控制線路
16.X62W型萬能銑床電氣控制線路
17.Z3050搖臂鉆床電氣控制線路
18.Z3040B搖臂鉆床電氣控制線路
19.Z35搖臂鉆床電氣控制線路
20.T68臥式鏜床電氣控制線路
