網孔型電工電子可編程控制實驗裝置
欄目分類：電工電子實訓設備 發布日期：2017-06-20 瀏覽次數：次
網孔型電工電子可編程控制實驗裝置,網孔式電工電子電拖實訓考核設備適合各大中專院校、職業學院、技工學校和各類培訓機構訓練學生電工電子基本技能、專業技能和變頻器、PLC綜合技能，也可進行電工等級考核和技能鑒定。
聯系方式見右側懸浮框
1.產品名稱：網孔型電工電子可編程控制實驗裝置
2.別名：網孔式電工電子電拖實訓考核設備
3.型號：ZRWKD-860E
4.品牌：中人
5.溫度：
6.工作電源：三相四線（或三相五線）～380V±5% 50Hz
7.裝置容量：＜1.0KVA
8.重量：

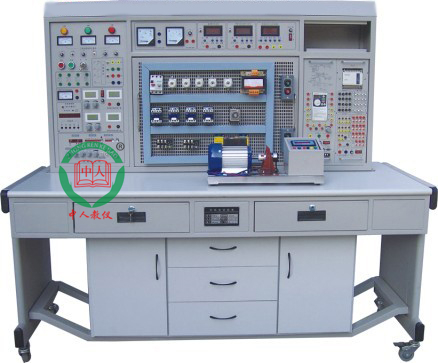

為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控制技術》《電力拖動控制線路與技能訓練》《電機及拖動基礎》《工廠繼電器接觸控制》《PLC原理及應用技術》《變頻原理及應用技術》《電子技能訓練》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置電工部分采用網孔板結構，訓練與鑒定接近工業現場，外形美觀、結構合理，牢固、耐用，實訓方式靈活，增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，非常適合各大中專院校、職業學院、技工學校和各類培訓機構訓練學生電工電子基本技能、專業技能和變頻器、PLC綜合技能，也可進行電工等級考核和技能鑒定。
電工技能實訓通過安全用電、常用工具及儀表的使用、電工綜合技能訓練、電動機的安裝、維護與故障處理、電動機控制線路的安裝工藝、調試維修、常用生產機械電氣控制線路的安裝連線，故障分析與處理，基于PLC及變頻器的電機基本控制線路以及常用機床的控制，可達到勞動及社會保障職業技能鑒定中級以上水平。電子技能實訓改革傳統實驗室實訓教學模式，通過基本操作技能和三十幾類實用新型電路的制作、調試，使學生掌握電子產品制作調試，學會閱讀電路原理圖和PCB圖，熟悉電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（配備三十幾套特制實訓電路板和相應電路元器件），并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等實訓內容。
一個實訓室參考標準配備1臺教師臺（實訓演示兼分別控制學生工作電源）和12臺/24座學生臺，用戶可根據學生人數酌情增減學生臺。整個實訓考核室豪華、氣魄，標準化和安全程度高。該裝置是各類學校實驗實訓室現代化的重要標志產品。
一、網孔型電工電子可編程控制實驗裝置,網孔式電工電子電拖實訓考核設備特點：
1、采用網孔板結構，實訓方法靈活，接近工業現場，增加元器件即可增加實訓內容，便于二次開發及功能擴展。2、實訓內容豐富，實訓考核知識面廣，綜合性強，有效節省實訓場地。
3、安全保護措施嚴密、合理、科學，外觀豪華、氣魄。
4、基于PLC及變頻器的電氣控制實訓項目，配備了MCGS組態軟件與計算機進行通信監控實訓運行狀態。
5、一個實訓室標配1臺教師臺，即能作實訓演示，又能控制全室學生臺的工作電源，安全參數大大提高。
二、網孔型電工電子可編程控制實驗裝置,網孔式電工電子電拖實訓考核設備實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。2、電源及參數：
2.1、輸入電源：三相四線電源，輸入時紅、黃、綠三只指示燈亮。
2.2、電源輸出：總電源開關開啟后，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三只450V電壓表指示工作線電壓。
3、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動控制全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者安全。
4、恒流穩壓雙用電源：兩路獨立。每路輸出電壓0-30V，輸出電流4mA-2000mA，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，電流電壓輸出用0.5級數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mV。
5、+5V直流穩壓電源1路，輸出電流500mA。
6、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
7、智能功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。
8、直流數顯電壓表一只，采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。
9、直流數顯毫安表一只，采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
10、指針式測量電表：交流450V 1只，交流5A3只，精度1.0級。
11、整流二極管：提供四只IN5408二極管，用于整流或能耗制動。
12、大功率電阻：三只75Ω/75W電阻用于電動機降壓啟動，一只10Ω/25W電阻用于異步電動機的能耗制動。
13、單、三相插座：為外部儀器提供工作電源。
14、單次脈沖源：每撥一次鈕子開關可輸出一對正負脈沖。
15、函數發生器：
15.1 函數信號發生器：輸出正弦波、三角波、矩形波。
15.2 頻率范圍：由5Hz到550KHz，分五個頻段。
15.3 頻率指示：由Hz表直接讀出。
15.4電壓輸出范圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，三級衰減：0db，20db，40db，具有連續細調。矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz幅度連續可調；三角波：5Hz-250KHz＞1V。
16、PLC主機：提供三菱FX1N-24mR-001型主機及外圍器件。
17、變頻實訓組件：提供三菱FR-S520SE-0.4KW變頻器及外圍器件。
18、不銹鋼電機導軌及光電編碼器。
三、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。
四、整個實訓室構成與配備（以參考標準：1臺教師臺，12臺學生即25座為例）
1、學生實訓操作桌12張，一桌二座，桌面配備一塊膠皮板保護桌面，桌體下部配備元件儲存柜，放置實訓考核元器件，使用、保管方便，桌體中部左右設有兩個抽屜，放置常用工具等。2、學生實訓臺：共12臺，每張學生實訓考核操作桌上配置1臺。
3、教師臺1臺：由實訓操作桌、實訓演示屏、學生用電集成控制等組成，即可作實訓演示又能分別控制學生實訓考核臺的電源。
五、網孔型電工電子可編程控制實驗裝置,網孔式電工電子電拖實訓考核設備實訓考核項目：
A：電工部分：|
1．低壓驗電筆的使用 2．滅火器的操作方法（教師演示） 3．口對口人工呼吸法和胸外心臟壓擠法急救的掌握 4．常用工具的使用與識別 5．常用導線的連接和絕緣的恢復 6．電烙鐵的拆裝與焊接技能訓練 7．電工識圖訓練 8．電工布線工藝 9．日光燈電路的按裝接線 10．單相電度表直接接線電路安裝 11．單相電度表經電流互感器的接線電路安裝 12．配電板安裝 13．室內配線 14．室內照明電路安裝 15．萬用表轉換開關的使用和讀數 16．交流電壓的測量 17．直流電壓、直流電流的測量 18．電流表、電壓表的安裝 19．電阻的測量 20．兆歐表、鉗形電流表接地電阻測定儀的使用 21．單相功率、功率因數的測量 22．三相四線有功電度表的安裝接線 23．三相四線有功電度表經電流互感器的安裝與接線 |
24．常用開關繼電器拆裝 25．交流接觸器的拆卸與組裝 26．常用啟動器的結構觀察與檢測 27．小型變壓器的制作 28．小型變壓器故障檢查與排除 29．三相鼠籠式電動機的拆裝與測試 30．三相鼠籠式異步電動機運行巡視 31．三相鼠籠式異步電動機的定期檢修 32．三相鼠籠式電動機故障分析 33．定子繞組局部故障的排除 34．單相電容式電動機繞組的拆裝 35．單相電容式電動機故障與排除 36．手動正轉控制線路的安裝與檢修訓練 37．接觸器點動正轉控制 38．具有自鎖的正轉控制 39．具有過載保護的正轉控制 40．接觸器聯鎖的正反轉控制 41．按鈕聯鎖的正反轉控制線路 42．按鈕、接觸器復合聯鎖的控制線路 43．按觸器控制Y-△降壓控制 44．時間繼電器控制Y-△降壓起動控制 45．直流電動機的拆裝訓練（教師演示） 46．直流電動機的檢修訓練（教師演示） |
|
1．常用儀器儀表的使用 2．常用電子元器件的識別與檢測 3．電烙鐵拆裝與電子錫焊技能訓練 4．印刷線路板的制作 5．三端集成穩壓直流電源的制作 6．串聯型直流穩壓電源的制作 7．低頻信號電壓放大器的裝配與測試 8．具有負反饋信號放大器電路的制作與測試 9．文式橋振蕩器的焊接與調試 10．電池電壓監視電路的制作與測試 11．電子催眠器電路的制作 12．模擬“知了”電子電路的制作實訓 13．實用聲控、光控節電照明燈的制作與實訓 14．電子驅蚊器線路的制作實訓 15．保護視力定時器線路 |
16．語音報警喇叭的制作與實訓 17．邏輯測試器的制作與測試 18．正負脈沖信號的制作與測試 19．智力競賽搶答器的制作 20．水位報警器電路的制作 21．迷你閃光彩燈的制作 22．光控音樂門鈴 23．實用模擬自然風控制器的制作 24．臺燈調光電路 25．實用CMOS觸摸鎖鑰電路 26．自動充電器的制作 27．半導體收音機的組裝與調試 28．助聽器的組裝與調試 29．聲、光控樓道燈的組裝與調試 30．滅火機器人的組裝與調試 |
C：電力拖動部分：
（1）電機基礎實訓
1．三相鼠籠異步電動機的認識實驗
2．三相鼠籠異步電動機的空載實驗
3．三相鼠籠異步電動機的工作特性
4．三相雙速電機的認識實驗
（2）電機控制部分
三相異步電動機控制
1．三相異步電動機閘刀開關正轉控制線路
2．三相異步電動機接觸器點動正轉控制線路
3．三相異步電動機具有自鎖的正轉控制線路
4．三相異步電動機具有過載保護的正轉控制線路
5．三相異步電動機倒順開關控制正反轉控制線路
6．三相異步電動機接觸器聯鎖的正反轉控制線路
7．三相異步電動機按鈕聯鎖的正反轉控制線路
8．三相異步電動機按鈕接觸器復合聯鎖控制線路
9．工作臺自動往返行程控制線路
10．三相異步電動機接觸器控制串聯電阻降壓起動線路
11．三相異步電動機時間繼電器控制串聯電阻降壓控制線路
12．三相異步電動機手動Y/△降壓起動
13．三相異步電動機接觸器控制Y/△降壓起動
14．三相異步電動機時間繼電器控制Y/△降壓起動
15．三相異步電動機QX3-13型Y/△自動起動控制線路
16．三相異步電動機的多地控制
17．三相異步電動機半波整流能耗制動控制線路
18．三相異步電動機全波整流能耗制動控制線路
19．三相異步電動機手動降壓起動
20．三相異步電動機單相運行反接制動控制線路
21．三相異步電動機控制電路聯鎖控制線路
22．三相異步電動機主電路聯鎖控制線路
23．電動葫蘆電氣控制線路
24．C6163車床電氣控制線路
25．C620車床電氣控制線路
26．X62-W銑床主軸與進給電機的聯鎖控制
三相雙速電機控制
1．雙速電機手動變速控制線路
2．接觸器控制雙速電機的控制線路
3．時間繼電器控制雙速電機的控制線路
（3）基于PLC下的電機控制實訓
1．PLC控制的三相異步電動機正反轉控制
2．PLC控制的三相異步電動機Y/△啟動控制
3．PLC控制的三相異步電動機降壓啟動控制
4．PLC控制的三相異步電動機能耗制動控制
5．C620車床電氣控制線路
6．C6263車床電氣控制線路
7．電動葫蘆電氣控制線路
（4）基于變頻器的電機拖動與控制實訓
1．變頻器功能參數設置與操作
2．變頻器報警與保護功能
3．多段速度選擇變頻調速
4．外部端子點動控制
5．控制電機正反轉運動控制
6．控制電機運行時間操作
7．瞬間停電變頻器參數設定
8．外部電壓變頻調速
9．三相異步電動機的變頻開環調速
（5）PLC、變頻器的電機拖動與控制實訓
1．基于PLC通信方式的多段速選擇變頻調速
2．基于PLC通信方式的變頻器開環調速
3．基于PLC通信方式的變頻器閉環調速
六、器材配備（以參考標準：1臺教師臺，12臺學生臺即25座為例）：
| 序號 | 名 稱 | 每臺數量 | 全室數量 | 單位 | 備 注 |
|---|---|---|---|---|---|
| A：電工部分： | |||||
| 1 | 人體復蘇模型 | 1 | 個 | 教師急救演示 | |
| 2 | 滅火器 | 1 | 只 | 教師演示 | |
| 3 | 直流電機 | 1 | 臺 | 100W，教師拆裝演示 | |
| 4 | 手槍鉆 | 1 | 13 | 把 | |
| 5 | 表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等電工工具 | 1 | 13 | 套 | |
| 6 | 電烙鐵及烙鐵架 | 1 | 25 | 套 | |
| 7 | 指針萬用表MF-50 | 1 | 13 | 只 | |
| 8 | 數字萬用表890B+ | 1 | 13 | 只 | |
| 9 | 單相電度表 | 1 | 13 | 只 | |
| 10 | 三相電度表 | 1 | 13 | 只 | |
| 11 | 電流互感器 | 3 | 69 | 只 | |
| 12 | 兆歐表 | 1 | 13 | 只 | |
| 13 | 鉗形電流表 | 1 | 13 | 只 | |
| 14 | 轉速表 | 1 | 只 | 教師臺用 | |
| 15 | 變壓器繞線機 | 2 | 只 | 分組訓練 | |
| 16 | 保險盒 | 3 | 69 | 只 | |
| 17 | 拉線開關、園插座、平燈頭 | 各2 | 2*13 | 只 | |
| 18 | 20W日光燈 | 1 | 13 | 套 | |
| 19 | 換相開關 | 1 | 13 | 只 | |
| 20 | 電阻、變壓器組件 | 1 | 13 | 套 | |
| 21 | 三相電動機拉具 | 3 | 套 | ||
| 22 | 鋼劇架 | 1 | 13 | 把 | |
| 23 | 閘刀開關 | 1 | 13 | 把 | |
| 24 | 組合開關 | 1 | 13 | 只 | |
| 25 | 變壓器繞線桌 | 1 | 張 | 分組訓練 | |
| 26 | 單相電動機 | 1 | 13 | 臺 | |
| 27 | 臺鉆 | 1 | 臺 | ||
| B：電工、電拖共用部分： | |||||
| 1 | SC-09編程通訊電纜 | 1 | 13 | 條 | |
| 2 | 通訊模塊及PLC編程軟件 | 1 | 13 | 套 | |
| 3 | 導軌和編碼器 | 1 | 13 | 套 | |
| 4 | 三相斷路器 | 1 | 13 | 只 | |
| 5 | 交流接觸器 | 6 | 78 | 只 | |
| 6 | 熱繼電器 | 2 | 26 | 只 | |
| 7 | 時間繼電器 | 2 | 26 | 只 | |
| 8 | 三相雙投閘刀 | 1 | 13 | 只 | |
| 9 | 三相閘刀 | 1 | 13 | 只 | |
| 10 | 倒順開關 | 1 | 13 | 只 | |
| 11 | BK變壓器 | 1 | 13 | 只 | |
| 12 | 行程開關 | 4 | 52 | 只 | |
| 13 | 保險座 | 6 | 78 | 只 | |
| 14 | 鐵殼按鈕 | 2 | 26 | 只 | |
| 15 | 信號燈 | 6 | 78 | 只 | |
| 16 | 接線端子排 | 5 | 65 | 只 | |
| 17 | G型導軌 | 1 | 13 | 根 | |
| 18 | 鈕子開關 | 3 | 39 | 只 | |
| 19 | 走線槽 | 2 | 26 | 米 | |
| 20 | 雙門立柜 | 2 | 個 | ||
| 21 | 三相異步電動機 | 1 | 13 | 臺 | |
| 22 | 三相雙速異步電動機 | 1 | 13 | 臺 | |
| B：電子部分： | |||||
| 1 | 敷銅板（PCB）制作 | 1 | 13 | 片 | |
| 2 | 通用焊接電路板（焊接訓練）及組件 | 1 | 13 | 套 | |
| 3 | 電子技能實訓考核組件（包括特制線路板及相應元器件） | 30 | 390 | 套 | |
