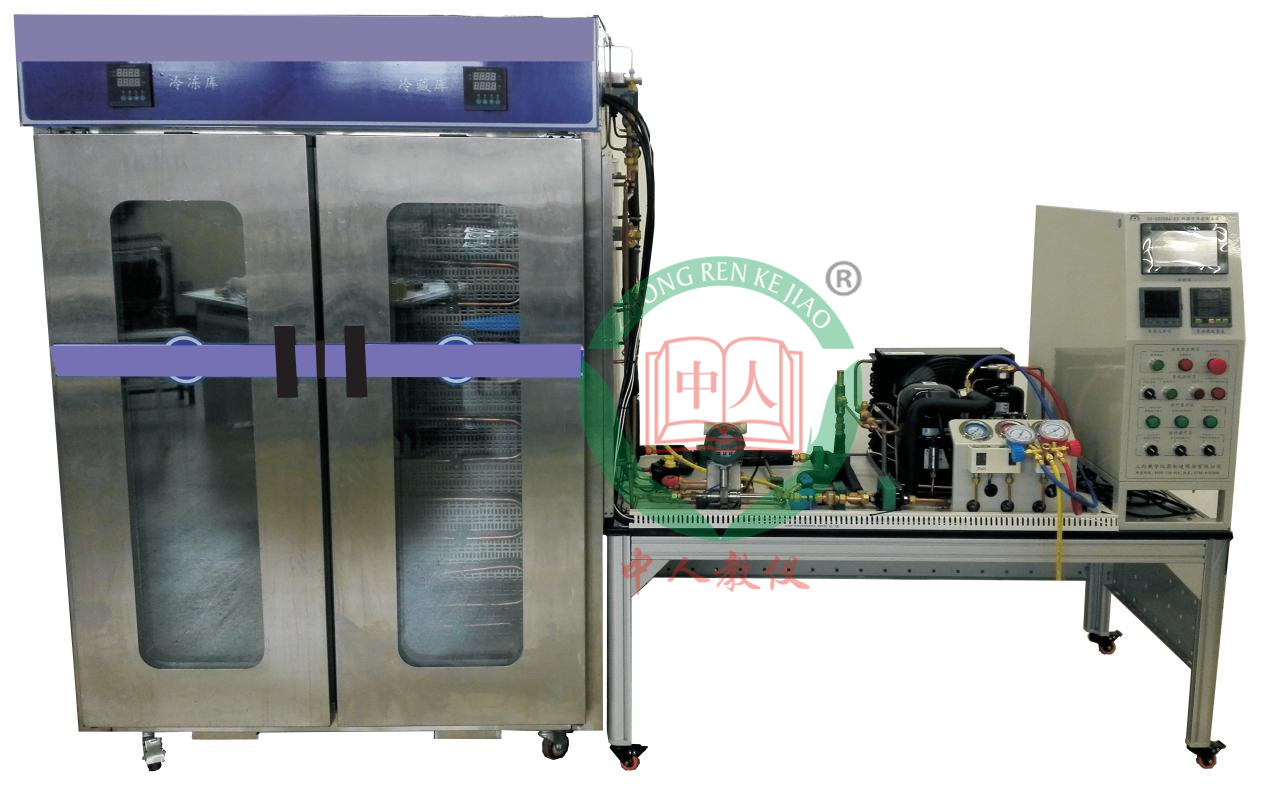

現代冷庫技術綜合實訓考核平臺

聯系方式見右側懸浮框

【現代冷庫技術綜合實訓考核平臺,雙溫冷庫實驗臺】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【現代冷庫技術綜合實訓考核平臺,雙溫冷庫實驗臺】時，都能通過我們來了解相關資訊，而且【現代冷庫技術綜合實訓考核平臺,雙溫冷庫實驗臺】在客戶有需求時提供參考意見。

現代冷庫技術綜合實訓考核平臺

序號	名  稱	主要部件、器件及規格	數量	單位
1	冷庫柜體	尺寸：L1300mm*W715mm *H1840mm 雙溫冷庫實驗臺由左右兩個庫體，冷風機，光管式蒸發器，頂木板，側木板，左右柜門，萬向輪組成一個絕熱冰箱體。庫體采用優質不銹鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。設有左右兩個庫體，左邊為冷凍庫，其頂部預先安裝有冷風機；右邊為冷藏庫，安裝競賽時可自制的字符式蒸發器。左右?guī)扉T(mén)中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又方便內部結構觀察。庫體的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。 冷風機（YQFD2.5BX1 吸頂） 1.¢12銅管，3列5排，有效長度280mm,片距4.5mm 2.進出管 ¢12 mm 3.發熱絲 D型 400mm 4.材料采用1.5mm貼膜鋁 5. ¢200mm風扇1臺	1	套
2	系統工作臺 電氣控制箱	尺寸：L1540 mm*W810 mm*H630mm 由型材桌腿，臺面，焊接框架組件，網孔圍板，萬向輪組成的工作臺。學員可在上面自由安裝制冷元器件。桌腿由型材組成，并裝配有帶剎車萬向輪，方便調整設備的擺放位置。網孔圍板，左右后三面由沖孔鈑金噴涂后裝配而成。臺面板采用中纖高密度纖維板，手閥、電磁閥、接線盒、表組等配件（大件已提前固定好，如冷凝機組、電氣控制箱等）。   尺寸：L780mm*W280mm*H650mm 由電控箱體，觸摸屏，PLC，控制電路等組成的一個完整的電控系統。每套系統均含有物聯網通訊模塊，溫度、壓力等數據通過3G/4G網絡統一上傳云平臺，總控臺PC端可以隨時調用云端數據進行統計、分析與監控。 1.PLC-00 1）尺寸：約L336mm*W483mm*H155mm。 2）主要配置： a)PM1207電源模塊： b)CPU1212C模塊：DC/DC/DC,8輸入/6輸出,集成2AI c)SM1223 數字量模塊：16輸入24V DC/ 16輸出24V DC d)CB1241 RS485信號板通訊模塊： SIMATIC S7-1200, CB1241 RS485 2.人機界面觸摸屏 型號： a)顯示模塊:7″16:9寬屏TFT（152.4×91.4mm） b) 以太網: 支持 c) 額定功率: 8W d) 額度電壓: DC24V 3.單相電參數測量?jī)x 1) 顯 示 方 式: 雙排數碼管顯示 2) 通 信: RS485通信接口,采用Modbus-RTU協議 3) 使 用 環 境: 0～50℃,相對濕度≤85%RH 4) 電 源: AC/DC 100～240V 4.物聯網模塊  5.溫度巡檢儀 1) 測量精度: 0.2%FS±1字 2) 工作電源: AC 100～240V（開關電源） 3) 通訊: 采用標準MODBUS通訊協議 6.溫濕度表 1)輸入電壓 110VAC-250VAC 2)溫度 、濕度顯示精度0.10 3)溫度顯示范圍-40°C-+125°C 4) 繼電器額定電流7A，繼電器觸點壽命大于10萬次 7.電子膨脹閥驅動器：danfoss/ EKD316 8.電子膨脹閥顯示模塊：danfoss/ EKA164A 9.百兆交換機： TL-SF1005+ 5口	1	件
3	制冷管路系統	主要由冷凝機組，光管式蒸發器，字符蒸發器，回?zé)崞鳎�高低壓開關，外平衡膨脹閥，電子膨脹閥（或電磁閥與外平衡膨脹閥組合），內平衡膨脹閥，單向閥，電磁閥，干燥過濾器，視液鏡，流量計，蒸發壓力調節閥及能量調節閥等通過管路連接，組成一個完整的制冷系統。學員可在上面自由安裝制冷元器件、手閥、電磁閥、接線盒、表組等配件（大件已提前固定好，如冷凝機組、電氣控制箱等），系統管路由學員自己發揮搭建，也可參照說明書上的效果圖進行組建。 1.冷凝機組： 1) 型號 2) 尺寸：L490mm±100mm×W430mm±100mm×H340mm±50mm 3) 電壓：220V 4) 頻率：50Hz 5) 制冷劑：R134a 6) 輸入功率：1220W 7) 額定電流：5.8A 8) 制冷量：2536W 9) 蒸發溫度：+15℃~-20℃ 10) COP:2.1 11) 名義工況條件：高溫型 2.不銹鋼流量計： 1) 輸入電壓：24VDC 2) 被測介質溫度：+20℃+120℃ 3) 傳輸距離：≤1000m 3.熱力膨脹閥： Danfoss T2 4.外平衡膨脹閥：Danfoss TE2 5.電磁閥：3/8"螺口 DC220V 6.球閥：GBC10S  3/8"焊口 7.蒸發壓力調節閥: Danfoss KVP12  1/2" 螺口 8.能量調節閥: Danfoss   KVC12  1/2" 螺口 9.電子膨脹閥: Danfoss  ETS6-14含閥體線圈 10.壓力傳感器： VP416-3MPA-7/16"-20UNF-2B(外螺紋)-P1A2V1 11.壓力傳感器： VP416-1.5MPA-7/16"-20UNF-2B(外螺紋)-P1A2V1	1	套
4	裝配桌	尺寸：L1500mm×W700mm×H780mm 由桌身、工具柜、臺面組成，用于電氣及機械結構的裝配平臺。桌身采用冷軋鋼板折彎焊接而成，噴塑后組裝連接，裝配桌預設電源插座擴展孔，依據用途可加裝電源插座。整個裝配桌可隨意拆裝，方便運輸安裝。工具柜采用冷軋鋼板折彎焊接而成，工具柜有多個抽屜，可儲藏工具，放置于裝配桌底部一側。臺面采用25mm厚高密度中纖板外貼防火板,PVC截面封邊，臺面具有耐磨、耐熱、耐污及易清潔等特點。	1	張
5	電腦桌	尺寸：L600mm×W700mm×H780mm 單工位設計，用于放置編程電腦，方便學員實訓使用。 桌身采用Q235冷軋鋼板折彎焊接而成，桌體底采用帶剎車萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。臺面采用25mm厚高密度中纖板外貼防火板,PVC截面封邊，桌邊鴨嘴型設計，臺面具有耐磨、耐熱、耐污及易清潔等特點。	1	套
6	培訓資源包	1.設備使用說明書（雙溫冷庫系統的安裝與維修） 1) 系統介紹 2) 使用說明 3) 安全事項 4) 設備維護 5) 設備安裝 6) 應用軟件的介紹 2.培訓教材學材實訓項目 項目一、雙溫冷庫系統的認識項目 模塊1雙溫冷庫系統結構及設備工作原理的了解和掌握； 模塊2雙溫冷庫控制原理的認識； 項目二、雙溫冷庫系統的安裝與調試 模塊1制冷組件的制作與釬焊； 模塊2制冷系統的安裝； 模塊3電控系統的安裝； 模塊4制冷系統測試與制冷劑充注； 模塊5雙溫冷庫系統的調試； 項目三、制冷設備的設計 模塊1雙溫冷庫熱回收系統的設計； 模塊2電子膨脹閥代替熱力膨脹閥的改造設計； 模塊3雙溫冷庫熱氣融霜系統設計； 模塊4編制雙溫冷庫PLC控制程序的設計； 模塊5編制雙溫冷庫觸摸屏程序的改造設計； 模塊6編制雙溫冷庫組態監控程序的設計； 項目四、制冷設備制冷劑的回收 項目五、雙溫冷庫系統故障查排項目 模塊1制冷系統故障查排； 模塊2電控系統故障查排； 項目六、PLC與觸摸屏控制技術應用。 3.器件手冊（紙質版） 《PLC使用手冊》 1) 《溫濕度表使用說明書》 2) 《單相電參數測量?jī)x使用說明書》 3) 《溫度巡檢儀使用說明書》 4) 《電子膨脹閥使用說明書》 5) 《鉗形表使用說明書》 6) 《數字萬用表使用說明書》 7) 《數字兆歐表使用說明書》 8) 《可調測電筆使用說明書》 9) 《檢漏儀使用說明書》 10) 《數顯真空計使用說明書》 11) 《單級真空泵使用說明書》 12) 《回收機使用說明書》 13) 《電子稱使用說明書》 14) 《手提式焊炬使用說明書》	1	套
7	冷庫柜體	尺寸：L1300mm*W715mm *H1840mm 由左右兩個庫體，冷風機，光管式蒸發器，頂木板，側木板，左右柜門，萬向輪組成一個絕熱冰箱體。庫體采用優質不銹鋼板做骨架，經過機械加工成型，隔層采用聚氨酯發泡料保溫。設有左右兩個庫體，左邊為冷凍庫，其頂部預先安裝有冷風機；右邊為冷藏庫，安裝競賽時可自制的字符式蒸發器。左右?guī)扉T(mén)中間部分采用三層發熱透明玻璃構建，既符合保溫性能要求，又方便內部結構觀察。庫體的底部采用帶剎車的萬向輪，方便調整設備的擺放位置。 冷風機（YQFD2.5BX1 吸頂） 1.¢12銅管，3列5排，有效長度280mm,片距4.5mm 2.進出管 ¢12 mm 3.發熱絲 D型 400mm 4.材料采用1.5mm貼膜鋁 5. ¢200mm風扇1臺	1	套
