工業自動化網絡通訊平臺,西門子300系列工業自動化網絡實訓裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下工業自動化網絡通訊平臺,西門子300系列工業自動化網絡實訓裝置。這樣能對用戶選型有非常大的幫助。
一、工業自動化網絡通訊平臺,西門子300系列工業自動化網絡實訓裝置概述

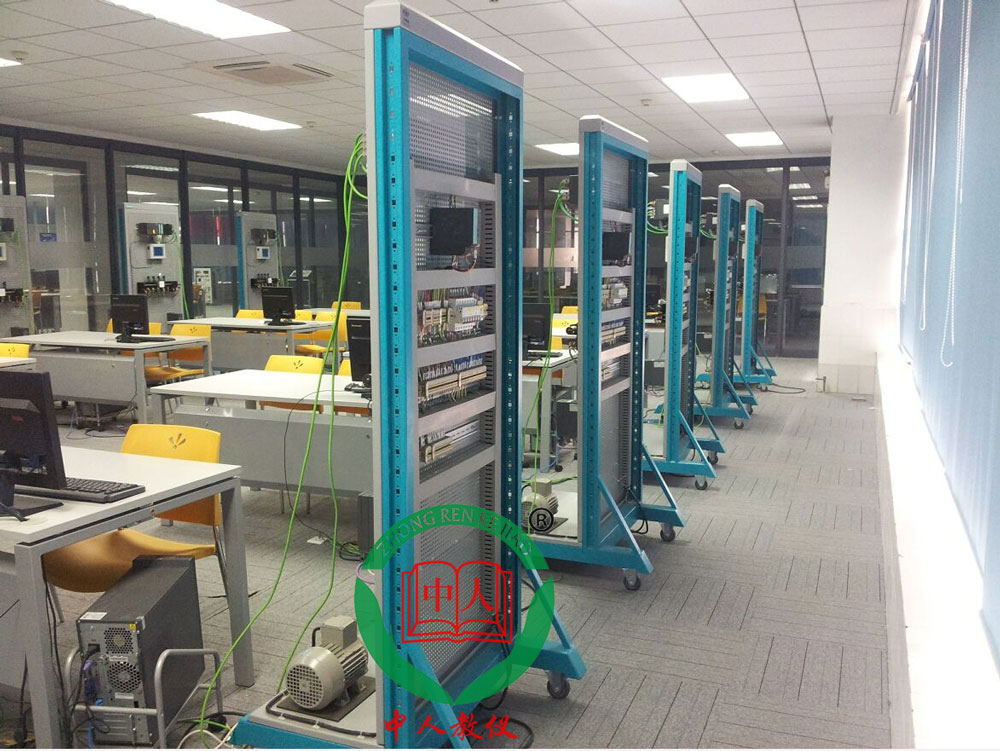

設備采用網孔板機構，系統硬件模塊大部分安裝在網孔板上，安裝便捷，可培養學生安裝、接線的操作能力，提高學生實際動手能力，同時用戶可根據實際的需要增減相應的模塊，實現二次設計和開發。
二、工業自動化網絡通訊平臺,西門子300系列工業自動化網絡實訓裝置技術性能
1.輸入電源：單相 ～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.0kVA
4.外形尺寸：900mm×600mm×1800mm
三、 工業自動化網絡通訊平臺,西門子300系列工業自動化網絡實訓裝置控制板
控制板整體是由鋼材框架、網控板、組建面板、電氣保護搭建而成。
組件面板采用鋁質噴塑、凹字爛板工藝，不易發生變形和磨損，面板上標有名稱，指示明確，操作、維護方便；
鋼材框架與網控板均采用雙層亞光密紋噴塑結構，網孔板上可以根據任務要求調整上面安裝的設備，自動化設備包括PLC、人機界面、變頻器、工業交換機、導軌式開關電源等目前工業控制系統上最常用的設備，完成電氣控制線路的連接。
電氣保護包含一下功能：
9)短路保護：
自動重合閘漏電保護器在電流大于額定電流的3倍時，自動重合閘漏電保護器在0.1秒內斷開， 比一般的空氣開關或保險絲快10倍以上保證設備的安全性。
10)漏電保護：
線路發生15～30mA的漏電時，自動重合閘漏電保護器在0.1秒內斷開。（漏電不動作電流：15mA，漏電動作電流：30mA。）
11)過流/載保護：
電流大于額定電流1.15倍時，自動重合閘漏電保護器將在3S內斷開；如果持續時間超過3秒，或期間大于3倍額定電流，自動重合閘漏電保護器即斷開實施保護。
12)過壓保護：
供電電壓高于280V±5V時，自動重合閘漏電保護開關斷。電壓降回正常后，自動重合閘漏電保護器自動合閘通電。
13)欠壓保護：
供電電壓低于150V±5V時，自動重合閘漏電保護器斷開。電壓回升正常后自動重合閘漏電保護器自動合閘，通電運行狀態正常。
14)合閘前檢測：
自動重合閘漏電保護器在合閘前對線路電壓進行檢測，當供電電壓異常過壓、過壓情況時，將封鎖合閘并報警；故障未經排除，則無法合閘通電。當故障排除時，開關將自動合閘通電。
15)自動重合閘特性：（可調試）
線路發生瞬間漏電或瞬間沖擊(如雷電、插座跳火等)而可能有危險時，自動重合閘漏電保護器立即斷開；故障過后，線路如是安全，自動重合閘漏電保護器會自動重新合閘通電。合閘次數為無限次
16)防(浪涌）雷保護：
標稱10KA（8/20us）殘壓小1200v；
獨有雷擊能量檢測功能，強雷擊時跳閘，斷開線路與設備連結，實現設備防雷；變壓器隔離供電+線性電源+壓敏器件，工作電源采用抗雷擊能力較強的線性電源多重措施分別作用，有泄、有堵，實現自身設備的可靠抗雷擊防護
17)手動通斷性能：
(3)手動按下試驗按鍵漏電時，零線與火線相應斷開，無輸出。60秒后自動合閘，自動重合閘保護器工作狀態正常。
(4)手動關閉電源開關后，兩路繼電器同時斷開，無輸出。通斷動作時間少于0.1秒。重新起動開關電源，兩路同時輸出。
四、實訓項目
1、S7-300基本應用實訓
2、S7-300 PLC數字量控制應用
3、S7-300模擬量輸入/輸出的控制
4、S7-300溫度控制實訓
5、直流調速器的接線與設置
6、直流調速器的運行
7、PLC、直流調速閉環實訓（高數計數器）
8、PLC控制直流調速帶動絲桿組建的運行
9、S7-300控制直流調速器的運行實訓
10、三相異步電動機點動控制和自鎖控制
11、三相異步電動機Y/△換接啟動控制
12、三相異步電機聯鎖正反轉控制
13、變頻器功能參數設置與實操實訓
14、變頻器無級調速實訓
15、變頻器外部端子點動控制實訓
16、變頻器多段速調速實訓
17、基于PLC模擬量方式的變頻器調速控制
18、基于PLC通信方式的多段速選擇變頻器調速
19、基于PLC通信方式的變頻器開環調速
20、基于PLC通信方式的變頻器開環調速
21、觸摸屏操作面板系統介紹
22、觸摸屏通信與變量設置實訓
23、觸摸屏過程控制畫面設計實訓
24、觸摸屏報警消息的設置實訓
25、觸摸屏數據記錄的實訓
26、觸摸屏配方的設置實訓
27、觸摸屏報表制作的實訓
28、觸摸屏腳本應用實訓
29、PLC、觸摸屏、變頻器綜合用的實訓
30、S7-300與變頻器間PROFINET通訊實訓
31、S7-300與控制多臺變頻器綜合實訓
32、S7-300與S7-300間PROFINET通訊實訓
33、現場總線網絡故障診斷
34、氣動機械手實訓模型的控制
35、多臺PLC通過PROFINET綜合應用實訓
36、邊指令研究與對邊的實訓
37、開關狀態識別實訓
