機電一體化項目綜合實訓考核設備,MPS模塊式柔性自動化生產線實訓系統是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下機電一體化項目綜合實訓考核設備,MPS模塊式柔性自動化生產線實訓系統。這樣能對用戶選型有非常大的幫助。

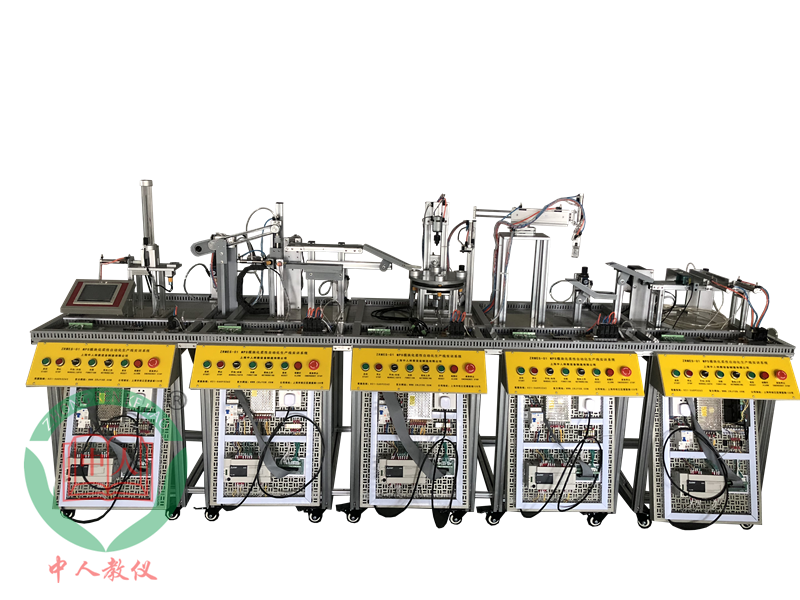

參考圖片
1.技術指標：
1.1輸入電源：?jiǎn)蜗嗳�～220V±10%，50Hz；1.2工作環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m；
1.3裝置容量：＜1.0kVA；
1.4整機尺寸：約2400m×1700mm×1400mm；
2.系統組成：
2.1系統的硬件由六個站組成：
2.1.1上料檢測站：由料斗、回轉臺、導料機構、平面推力軸承、工件滑道、提升裝置、計數電容開關、檢測工件和顏色識別光電開關、開關電源、可編程序控制器、按鈕、I/O接口板、通訊接口板、電氣網孔板、直流減速電機、電磁閥及氣缸組成，主要完成將工件從回傳上料臺依次送到檢測工位，提升裝置將工件提升并檢測工件顏色；
2.1.2搬運站：由機械手、橫臂、回轉臺、旋轉氣缸、開關電源、可編程序控制器、按鈕、I/O接口板、通訊接口板、電氣網孔板、多種類型電磁閥及氣缸組成，主要完成將工件從上站搬至下一站；
2.1.3 加工站：由6工位回轉工作臺、刀具庫（3種刀具）、升降式加工系統、加工組件、檢測組件、步進驅動器、三相步進電機（6A）、光電傳感器、接近開關、開關電源、平面推力軸承、可編程序控制器、按鈕、I/O接口板、電氣網孔板、通訊接口板、多種類型電磁閥及氣缸組成，回轉工作臺有6個旋轉工位，加工站主要完成工件的加工（鉆孔、銑孔），并進行工件檢測；
2.1.4搬運安裝站：由平移工作臺、塔吊臂、機械手、齒輪齒條傳動、工業導軌、開關電源、可編程序控制器、按鈕、I/O接口板、通訊接口板、電氣網孔板、多種類型電磁閥及氣缸組成，主要完成將上站工件拿起放入安裝平臺，將裝好工件拿起放下站；
2.1.5安裝站：由吸盤機械手、搖臂部件、旋轉氣缸、料倉換位部件、工件推出部件、真空發生器、開關電源、可編程序控制器、按鈕、I/O接口板、通訊接口板、電氣網孔板、多種類型電磁閥及氣缸組成，主要完成選擇要安裝工件的料倉，將工件從料倉中推出，將工件安裝到位；
2.1.6分類站：由滾珠絲杠、滑桿推出部件、分類料倉、步進電機、步進驅動器、電感傳感器、開關電源、可編程序控制器、按鈕、I/O接口板、通訊接口板、電氣網孔板、多種類型電磁閥及氣缸組成，主要完成按工件類型分類，將工件推入料倉；
配置清單：
上料站：
|
名稱 |
型號規格 |
數量 |
|
工作臺 |
800mm×580mm |
1 |
|
供電電源/工作電壓 |
AC220V， 50Hz /DC24V， 4.5A |
1 |
|
工作氣壓 |
0.5MPa |
|
|
PLC模塊 |
FX3U-48MR +FX2N-485BD通信模塊 |
1 |
|
單桿氣缸 |
行程：75mm |
1 |
|
直流減速電機 |
10W/24V ,5r/m |
1 |
|
檢測傳感器 |
光電漫反射 檢測距離50-300mm、磁感式 |
4 |
搬運站：
|
名稱 |
型號規格 |
數量 |
|
工作臺 |
800mm×470mm |
1 |
|
供電電源/工作電壓 |
AC220V， 50Hz /DC24V， 4.5A |
1 |
|
工作氣壓 |
0.5MPa |
|
|
PLC模塊 |
FX3U-48MR +FX2N-485BD通信模塊 |
1 |
|
旋轉氣缸 |
0～180° |
1 |
|
雙聯氣缸 |
行程：100mm |
1 |
|
平行氣夾 |
缸徑:16mm |
1 |
|
單桿氣缸 |
行程：45mm |
1 |
|
檢測傳感器 |
磁感式 |
7 |
加工站：
|
名稱 |
型號規格 |
數量 |
|
工作臺面 |
800mm×470mm |
1 |
|
供電電源/工作電壓 |
AC220V, 50Hz/DC24V, 4.5A |
1 |
|
工作氣壓 |
0.5Mpa |
|
|
PLC模塊 |
FX3U-48MT +FX2N-485BD通信模塊 |
1 |
|
直流減速電機 |
10W/24V ,5r/m |
1 |
|
步進電機 |
三相2.8A 步距角1.2° |
1 |
|
步進電機驅動器 |
M556 DC18-50V供電 ,10000脈沖/圈 |
1 |
|
雙導桿氣缸 |
行程：75mm |
1 |
|
單桿氣缸 |
行程：45mm |
2 |
|
檢測傳感器 |
光電、電感、磁感式 |
10 |
搬運安裝站：
|
名稱 |
型號規格 |
數量 |
|
工作臺 |
800mm×470mm |
1 |
|
供電電源/工作電壓 |
AC220V 50Hz/DC24V 4.5A |
1 |
|
工作氣壓 |
0.5MPa |
1 |
|
PLC模塊 |
FX2N-48MR +FX2N-485BD通信模塊 |
1 |
|
薄型氣缸 |
行程：50、90mm |
2 |
|
單桿氣缸 |
行程：30mm |
1 |
|
平行氣夾 |
缸徑:16mm |
1 |
|
檢測傳感器 |
磁感式 |
7 |
安裝站：
|
名稱 |
型號規格 |
數量 |
|
工作臺 |
800mm ×470mm |
1 |
|
供電電源/工作電壓 |
AC220V, 50Hz/DC24V, 4.5A |
1 |
|
工作氣壓 |
0.5MPa |
1 |
|
PLC模塊 |
FX3U-48MR +FX2N-485BD通信模塊 |
1 |
|
單桿氣缸 |
行程：60mm |
2 |
|
旋轉氣缸 |
180° |
1 |
|
真空吸盤及發生器 |
MP-30,正泰 |
1 |
|
檢測傳感器 |
磁感式 |
6 |
分類站：
|
名稱 |
型號規格 |
數量 |
|
工作臺面 |
800mm×470mm |
1 |
|
供電電源/工作電壓 |
AC220V， 50Hz/DC24V， 4.5A |
1 |
|
工作氣壓 |
0.5MPa |
1 |
|
PLC模塊 |
FX3U-48 MT +FX2N-485BD通信模塊 |
1 |
|
步進電機驅動器 |
64細分 |
1 |
|
步進電機 |
1.5A 角距：1.8度 |
1 |
|
單桿氣缸 |
行程：45mm |
1 |
|
滾珠絲桿 |
行程≥320mm |
1 |
