沖壓教學機,沖壓教學模擬機,沖壓,五金沖壓模擬機

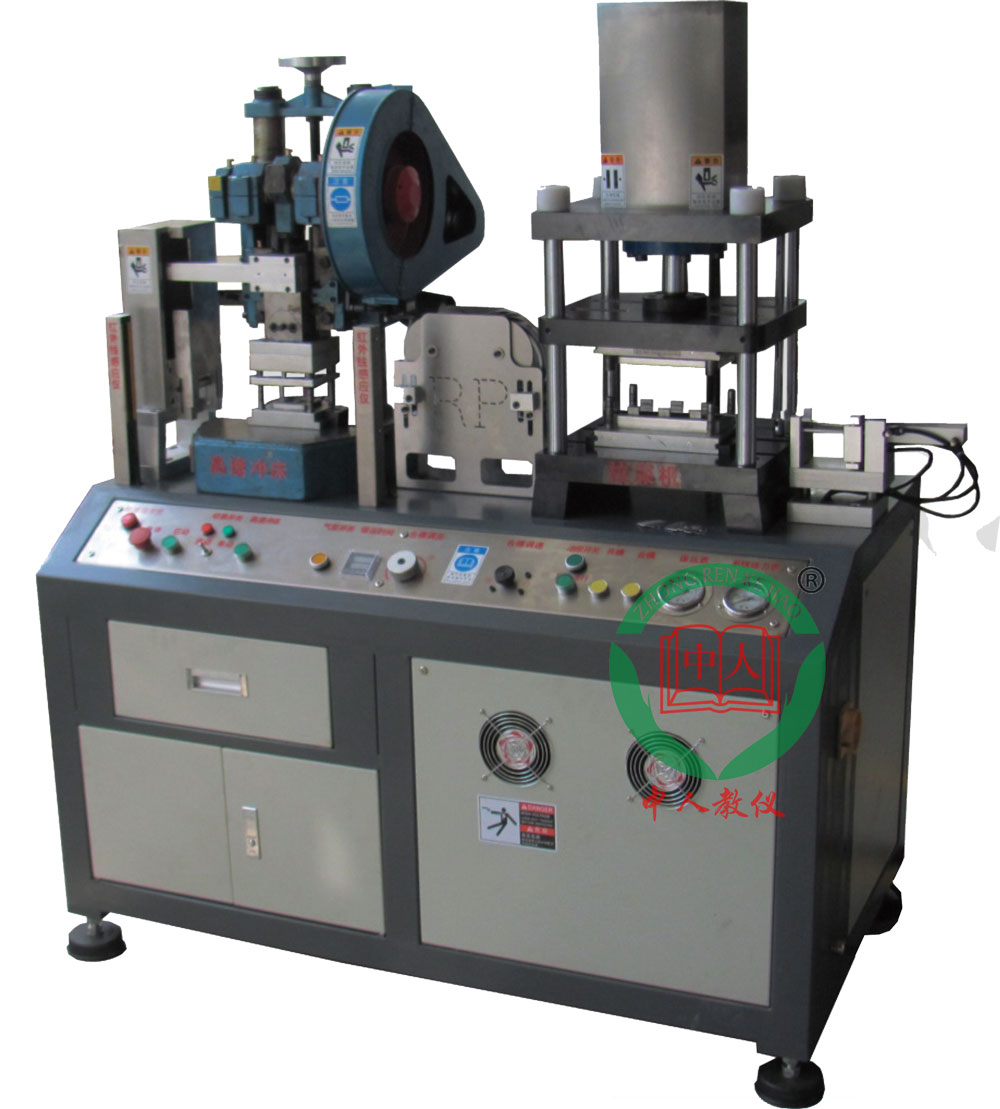

參考圖片
沖壓教學機,沖壓教學模擬機,沖壓,五金沖壓模擬機主要功能及指標
1、兩臺獨立設備,分別為高速冷沖機和調速調壓拉深機,在同一控制平臺操作完成各項功能，專機專用,符合現代生產工藝及需求。適用于模具生產、制造和教學研究領域。
2、該設備擁有配套的鋁合金拆裝模具、透明教學模具進行課堂成型教學；可定制工廠鋼模用于課堂或實驗室講解剖析，以及產品大批量生產。
3、高速冷沖機擁有機械式同步送料系統,送料速度每分鐘300次，送料長度5—50mm，調整方便快捷，可實現快速生產。
4、高速冷沖機、拉深機需配有步距可調式機械同步送料系統及步距可調式全氣動自動機構送料系統，調整距離分別為機械式1—50mm、氣功式0—70mm，儲料需有可調阻力式雙向凈化式儲料機構
5、機組配有可調阻力式雙向凈化式儲料機構，專機專用，換料快捷。
6、滑軌式接觸式感應行程開關，扭動五星把手，可快速調節開合模行程。
7、通過使用控制面板上“自動運行”功能，配合氣動送料機，可實現快速自動化生產。
8、設備機組內置需設有超靜音式空氣壓縮機，并配有通用型輸出接口，可連接外部氣動工具，并在控制面板完成如下控制：拉深機開合模速度需設為可調式、調整范圍（0-50mm/s），拉深機沖壓力需設為可調式、調整范圍（0～200kgt/cm2），拉深機開合模時間需設為可調式調整范圍（0～300s）
9、拉深機配有智能雙顯計時器，可按需調整保壓時間（0～300s），通過不同的保壓時間分析產品的彈性變形等。
10、拉深機可以根據不同模具，不同產品智能調節壓力，通過面板上旋轉按鈕調整壓力大�。�0～200kgt/cm2）。
11、拉深機可以通過不同的場合，智能的調節合模速度（0-50mm/s），在教學實驗中，可以讓學生看到到產品成型的過程。
12、液壓驅動：
①拉深機采用葉片泵動力系統，噪聲低、壽命長、效率高；
②全液壓驅動系統為執行部位提供足夠的動力（合模壓力0～5T）；
③面板式速度、壓力調整設計，適合不同場合的需求；
13、高速冷沖機是曲軸帶動連桿和球頭螺桿推動滑塊體進行上、下往返運動而進行工作，并用調節制動器使設備運行過程穩定、均衡。設備采用超越式剛性離合器結構，安全、靈敏。
14、通過控制面板控制設備進行往復運動，并給模具施加一定的壓力，使設備具有壓力機、拉深機、沖裁機等功能，設備能達到切斷、沖孔、落料、彎曲、鉚合和成形等工藝。
15、高速冷沖機需配多點式紅外線感應保護裝置、能起到停止動作并輸出信號提醒用戶的功能，拉深機油箱須配置油溫油位表、液位開關，須有報警燈提醒裝置，操作失誤、油溫過高、油位過低等會蜂鳴、閃光提示并強行停止設備運行的保護功能。
16、油箱配置油溫油位表、液位開關，有報警燈提醒裝置，操作失誤、油溫過高、油位過低等會蜂鳴、閃光提示。
17、油缸采用HOB重型系列圓型油壓缸（21Mpa）。
18、控制系統均采用24V低壓，確保安全可靠。
19、立柱采用硬鉻精密導桿，導套采用自潤滑碳墨合金導套（本體采用高力黃銅）。
20、機組采用優質鋼材（表面發黑處理），耐磨、表面光滑。
21、中央自動潤滑系統，有效提高設備使用壽命。
22、并配有紅外線感應保護裝置。
23、執行部分
①開合模機構采用保壓閥控制，確保模具運動動態的可控性；
②推出機構采用溢流閥、節流閥輔助控制，確保模具推出的穩定性及安全性；
③控制系統采用24V低壓，確保安全可靠。
沖壓教學機,沖壓教學模擬機,沖壓,五金沖壓模擬機技術參數表
拉伸機
沖壓力（可調）：Ton 5
公稱合模力：KN ≥50
開模行程：mm 0～200
最小模厚：mm 50
開合模壓力調整范圍：kgt /cm2；0～200
電機功率：kw 2.2
開合模速度調整范圍：s 0-50
高速沖床
沖裁力：Ton 2
公稱合模力：KN 20
滑塊行程：mm 40
電機功率：kw 0.3
其它
工作臺尺寸：mm 1200×500
機器尺寸：mm 1300×700×1650
油箱容量：L 40
機器重量(約)：KG 800
裝箱尺寸(約)：mm 1500x860x1650
固定方式：固定
主機
設備本體：優質鋼材
立柱： 硬鉻精密導桿，導套采用自潤滑功能碳墨合金導套
模板固定：雙向可調螺母
動力
油缸HOB重型系列圓型油壓缸
