便攜式機械系統傳動方案創新組合設計分析箱,機械系統傳動創新組合設計實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下便攜式機械系統傳動方案創新組合設計分析箱,機械系統傳動創新組合設計實驗臺。這樣能對用戶選型有非常大的幫助。

便攜式機械系統傳動方案創新組合設計分析箱,機械系統傳動創新組合設計實驗臺

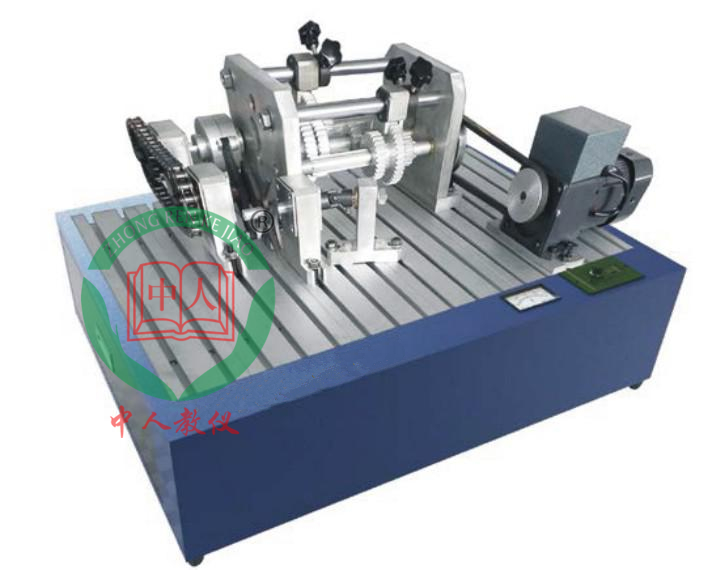

參考圖片

便攜式機械系統傳動方案創新組合設計分析箱,機械系統傳動創新組合設計實驗臺技術參數

1小鏈輪P=12.7mm Z=15 ,材料:45 鋼

2大鏈輪P=12.7 mm Z=20 材料:45鋼

3花鍵軸N=6 d=20 D=23 B=6材料:LY12

4齒輪1  m=2  Z=38材料:ZL102

5齒輪2  m=2  Z=32材料:ZL102

6三聯齒輪1  m=2  Z=30，46，26材料:ZL102

7齒輪3  m=2  Z=22材料:ZL102

8齒輪4  m=2  Z=42材料:ZL102

9錐齒輪 m=3  Z=31材料:ZL102

10三聯齒輪2  m=2  Z=27，37，17材料:ZL102

11 小帶輪0型d=75材料:ZL102

12大帶輪0型 d=60 材料:ZL102

13中介輪 m=2  Z=30，40材料:ZL102

14蝸輪 m=2  Z=46，材料:ZL102

15蝸桿 m=2  Z=1，q=13材料:LY12

16 滾子鏈 08B-1-48材料:45，傳動用

17背面波紋手輪12×100  JB/T7273.8

18 V帶

19電機 90YYJ(T)60，減速比150

20 雙排滾子鏈08B-2-14 滾子鏈聯軸器用

21實驗箱外形尺寸約690×465×165mm
