技術標題：[樓宇智能化工程實訓系統,樓宇智能化工程模擬]



        樓宇智能化工程實訓系統,樓宇智能化工程模擬是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下樓宇智能化工程實訓系統,樓宇智能化工程模擬。這樣能對用戶選型有非常大的幫助。

        樓宇智能化工程實訓系統,樓宇智能化工程模擬

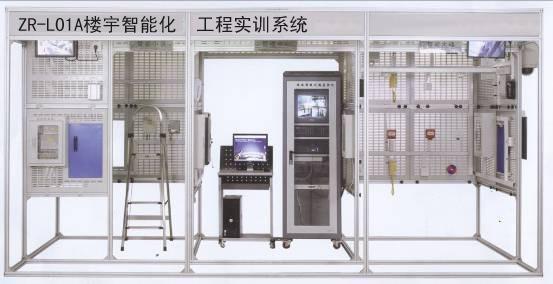

        參考圖片

樓宇智能化工程實訓系統,樓宇智能化工程模擬結構與組成

樓宇智能化工程實訓系統采用智能建筑模型，包含智能大樓、智能小區、管理中心和樓道等功能區域。系統設有總電源箱、安防控制箱、消防控制箱、DDC控制箱。

智能大樓設計為兩層結構，可實現消防、視頻監控和綜合布線系統的工程訓練。

樓道和智能小區分別設有單元門和單戶門，可實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。

管理中心實現智能小區和智能大樓的集中監控和管理，包含了管理中心機、視頻監控臺和消防控制主機等各功能區域的管理設備。

在智能大樓、管理中心區域內，安裝布置消防系統現場設備，消防系統配置有模擬消防泵、排煙風機、防火卷簾門。

在智能大樓、管理中心和樓道各區域內，安裝典型監控器材（各類型的高速球云臺攝像機、一體化槍型攝像機、萬向云臺攝像機等），實現主要出入口和關鍵區域視頻監控，設有三臺監視器，其中兩臺17寸液晶監視器、一臺14寸CRT監視器。

在智能建筑模型周圍安裝紅外對射、智能小區內的房間窗戶裝有幕簾探測器實現智能建筑行業典型周界防范。

各功能區域之間采用工程橋架實現系統連接。

樓宇智能化工程實訓系統,樓宇智能化工程模擬主要技術性能

1.輸入電源：單相三線AC220V±10% 50Hz

2.工作環境：溫度-10℃～40℃ 相對濕度≤85% （25℃） 海拔≤4000m

3.裝置容量：≤1kVA

4.外形尺寸：4660mm×2220mm×2300mm

5.安全保護：具有漏電壓、漏電流保護，安全符合國家標準

通過項目任務實施，可考察的職業能力

1.樓宇智能化工程設計能力

2.消防報警系統設計、安裝施工與調試能力

3.視頻監控系統設計、安裝與調試能力

4.對講門禁及室內安防系統設計、安裝與調試能力

5.綜合布線系統施工能力

6.DDC的接線、編程和調試能力

7.監控軟件組態、通訊和運行能力

8.智能建筑系統故障診斷與調試能力

設備技術平臺

1.基本規格

1、智能建筑模型：由鋁合金型材框架和安裝布線網孔板組成，4660mm×2220mm×2330mm（長×寬×高），分為智能大樓、智能小區、管理中心和樓道等區域，智能大樓設計為兩層結構，器件采用自攻螺絲和工程塑料卡件配合安裝。1臺

2、安裝布線網孔板：780mm×750mm  26塊；710mm×390mm  1 塊；1500mm×260mm  3塊；1500mm×500mm   3塊；1500mm×400mm   1塊。

3、總電源箱：空氣開關，1套

4、安防控制箱：AC24V、DC12V/5A、DC18V/1.5A ，1套

5、消防控制箱：DC24V/2A、24V繼電器，1套

6、DDC控制箱：DC24V/5A、24V繼電器，1套

7、電腦桌：600mm×600mm×800mm（長×寬×高），1臺

8、鋼凳 Φ300mm×450mm（圓×高），1把

9、鋁人字梯:900mm×250mm×1200mm（長×寬×高），2把

10、工程塑料卡件:20mm×10mm×11mm（長×寬×高），500個

11、計算機：主流品牌電腦，內裝操作系統，1套

2.系統配置說明

1、對講門禁系統：系統配置有單元門口主機、單戶門口機、室內可視對講模塊、非可視對講模塊、通訊轉換模塊、聯網器、管理中心機等器件。可完成可視對講門禁及室內安防系統的線路鋪設、連接和功能調試。

2、消防系統：系統配置有智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、編碼器等器件。可進行器件的選擇、檢測、安裝、消防聯動系統的線路鋪設、連接、系統調試、編程和運行任務。

3、安防系統：系統配置有門磁開關、被動紅外空間探測器、被動紅外幕簾探測器、燃氣探測器、主動紅外對射報警器，周邊防范功能。

4、視頻監控系統：系統配置有高速球云臺攝像機、一體化槍型攝像機、紅外攝像機、彩色監視器等器件，可進行器件的選擇、檢測和安裝。完成視頻監控系統的線路鋪設和連接。實現監視器的視頻監控、畫面切換和錄像等功能。

5、綜合布線系統：系統配置有RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、電話機、RJ11水晶頭、RJ45水晶頭等器件，可完成綜合布線系統的水平布線、垂直布線、線槽布線，實現指定模塊的線路連接（端接）。通過系統模塊的參數設置和編程，實現終端電話呼叫、信息插座功能測試。

6、智能供配電照明系統：系統配置有DDC控制器、時間模塊、LON網絡適配器、編程軟件、射燈、照度探測器，能進行DDC通道編程配置、照明監控編程、上位監控工程通訊連接等工作任務。

3、耗材配件：

1、39×18PVC線槽：1根

2、BNC視頻接頭：10只

3、SYV75-3視頻線：100米

4、3A保險絲：5只

5、號碼管φ3：4米

6、號碼管φ4：1米
