        技術標題:[泵-缸驅動閉式液壓系統,液壓泵站教學實驗臺]

        泵-缸驅動閉式液壓系統,液壓泵站教學實驗臺是專門為用戶解決疑難問題的,非常具有代表性,在客戶進行產品選型前,我們一般建議用戶先看下泵-缸驅動閉式液壓系統,液壓泵站教學實驗臺。這樣能對用戶選型有非常大的幫助。

        泵-缸驅動閉式液壓系統,液壓泵站教學實驗臺

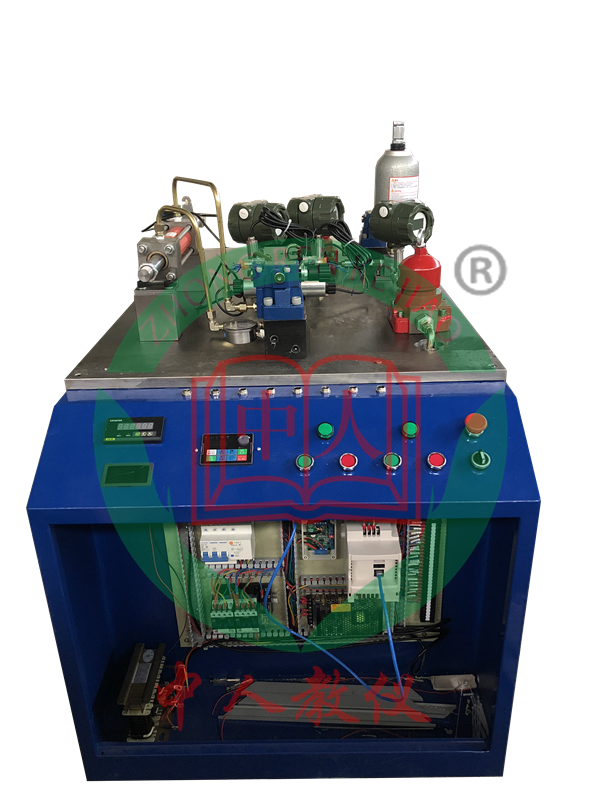

        參考圖片
        泵-缸驅動閉式液壓系統,液壓泵站教學實驗臺技術參數:
        1)輸入電源電壓:三線五線AC380V±10% 50Hz;
        2)模塊和元件直流電壓:DC24V,4.5A,帶自動短路保護功能;
        3)控制電壓:安全控制電壓——DC24V;
        4)使用環境:溫度-10℃~+40℃相對濕度<85%(25℃)海拔<4000m(防塵防潮);
        5)產品尺寸:長×寬×高=待定
        6)總功率:<=5kW;
        7)額定壓力:<=7MPa;
        8)凈重:約為295kg;
        9)液壓泵組部件:(雙泵組)
        系統額定工作壓力:7MPa
        (1)電機—泵裝置(2臺)
        A、變量閉式柱塞泵:公稱排量10ml/r,額定壓力:10MPa
        變量閉式柱塞泵驅動電機:三相交流電,變頻,帶轉速傳感器,功率2.2kW,轉速1450r/min;
        B、變量葉片泵:低壓變量葉片泵,公稱排量6.67ml/r,壓力調節范圍 4~7MPa;
        變量葉片泵電機:三相交流電,功率1.5kW,轉速 1450r/min;
        (2)油箱:公稱容積100L;附有液位、油溫指示計,吸油、回油濾油器,安全閥等;
        (3)高品質液壓油:中石油32#抗磨液壓油
        (4)風冷卻器:壓力0-1.6MPa;流量:40L/min;
        泵-缸驅動閉式液壓系統,液壓泵站教學實驗臺簡介:
        泵-缸驅動閉式液壓系統采用閉式泵對油缸進行控制,它包含主回路和補油回路,主回路和補油回路之間通過管路連接,具有低能耗、小噪聲、減小廢油處理對環境的污染。用無節流損失的泵控技術,通過改變泵轉速或排量,使泵輸出流量和壓力與負載要求完全匹配。
        泵-缸驅動閉式液壓系統,液壓泵站教學實驗臺特點:
        1、泵-缸驅動閉式液壓系統包含主回路和補油回路,主回路和補油回路之間通過管路連接。
        2、主回路包含為變量閉式柱塞泵,控制閥,雙作用對稱雙出桿液壓缸,壓力傳感器,位移傳感器,力傳感器,流量傳感器等,變量閉式柱塞泵與液壓缸通過硬式管路連接形成循環回路,油缸與安全閥之間設置控制閥
        3、補油回路包含有油箱,補油泵,過濾器,蓄能器,安全閥,壓力傳感器,流量傳感器等。
        4、實驗臺為上下兩層整體式,油箱下置,操作平臺上置,由鑄鐵T型平板構成。
