智能家居照明系統綜合實訓裝置（CAN總線型）,智能家居照明控制實訓系統是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下智能家居照明系統綜合實訓裝置（CAN總線型）,智能家居照明控制實訓系統。這樣能對用戶選型有非常大的幫助。

智能家居照明系統綜合實訓裝置（CAN總線型）,智能家居照明控制實訓系統

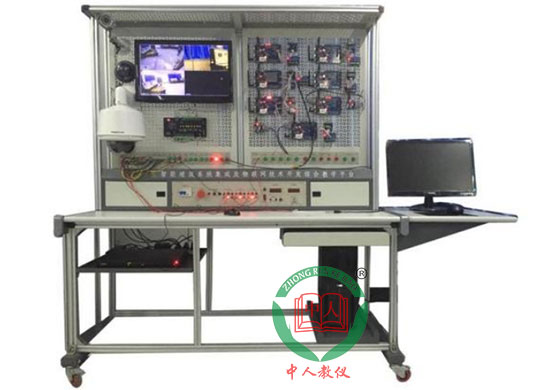

參考圖片

系統概述：

智能家居照明系統綜合實訓裝置（CAN總線型）,智能家居照明控制實訓系統配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的教學實訓，可以讓學生了解樓宇中配電基本結構，熟悉供配電監控系統，掌握供配電子系統在樓宇自動化系統中的應用。同時能進行有關照明配電和控制部分的教學實訓，可以讓學生了解樓宇中照明配電線路基本結構，熟悉照明監控系統，掌握照明子系統在樓宇自動化系統中的應用。該裝置能滿足 “智能建筑”、“建筑電氣”、“樓宇自動化”等科目實訓教學的要求。適用于各類職業教育培訓機構的教學。

智能家居照明系統綜合實訓裝置（CAN總線型）,智能家居照明控制實訓系統特點：

1、供配電系統和照明系統可實現實時調度運行

2、采用上們機和7寸觸摸屏采集控制模塊實現對電力系統中各類數據的采集

3、采用先進CAN總線通信協議組網

4、配備上位機監控系統，可實時監控供配電網絡結構，還可監控照明系統，控制照明線路

樓宇照明系統是一種先進的照明控制方式 ，它是采用全數字、模塊化、分布式的系統結構，通過五類線連接到時一起，它可以是整個建筑智能化系統的一個子系統一部分，通過網絡接入BA系統，也可作為獨立的系統自動控制

智能家居照明系統綜合實訓裝置（CAN總線型）,智能家居照明控制實訓系統技術參數：

1、輸入電源：三相四線～220V±10%  50Hz

2、環境溫度：-10℃～+40℃

3、裝置容量：＜5kVA

4、安全保護：具有漏電保護

基本配置：

1.控制屏

控制屏由兩部分組成：樓宇供配電部分和樓宇照明控制部分

樓宇供配電部分由樓宇供配電線路組成，并設置控制電器：微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示，采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，并通過總線完成上位機的各路電量顯示。

樓宇照明控制部分由樓宇照明線路組成，并設置照明控制開關，包括傳統開關、遙控開關和智能調光裝置等。

2.照明演示

照明演示柜為樓宇照明控制部分的演示對象，屬于半實物。采用分層結構，能模擬樓層整體照明效果，采用半實物模式，分為五層結構，體現多種照明場景。

3.下位機系統

下位機系統采用智能控制模塊、繼電器模塊、8路路燈、經緯度、時控、智能網關主機、8路0-10V調光模塊、4路3A可控硅、調光模塊、智能6鍵面板、智能9鍵觸屏面板、7寸液晶觸摸屏（帶時控）、8路干接點模塊、系統電源組成。

4、上位機系統軟件實現現場數據的采集和開關控制，并可完成供配電線路和照明線路的通斷控制，通過CAN總線與上位機系統通信。

5、智能電源管理系統

具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功

采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。

閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定

短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘

漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。

過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。

過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。

欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。

強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功

故障查詢：一鍵故障可查詢歷史故障源

故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源

手自動功能：手動、自動自由切換

實訓項目：

1.照明和控制設備認識與應用實訓項目

(1)常用燈具的認知與應用

(2)智能家居照明調試

(3)智能面板認知與應用

(4)遙控照明控制器認知與應用

2.普通照明控制線路安裝和調試實訓項目

(1)照明燈具及普通控制設備的安裝和調試控制

(2) 路燈、經緯度、時控照明設備的控制

3.智能照明控制線路安裝和調試實訓項目

(1)時間表控制模式下照明線路組建和控制

(2)情景切換控制模式下照明線路組建和控制

(3)遠程強制控制模式下照明線路組建和控制

(4)動態控制模式下照明線路組建和控制

4.綜合調度控制部分

(1)供配電子系統和照明子系統聯合監控

(2)供配電子系統、照明子系統和其他樓宇子系統聯合監控

主要配置表：
