透明液壓實驗臺中的液壓油泵采用什么配置？是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下透明液壓實驗臺中的液壓油泵采用什么配置？。這樣能對用戶選型有非常大的幫助。
透明液壓實驗臺中的液壓油泵功能介紹：
1、由于本實驗臺演示的各個油路，具有回路壓力范圍大，流量要求不一致等特點，因此，為了更好的滿足實驗演示要求。油泵拖動電機采用了小型直流電動機及流電機調速器。
2、直流電機技術參數：
電機型號： Z400-220 額定電流：2.5A
額定功率： 400W 額定電壓：DC 220 V
調速范圍： 0 – 4000 rpm
3、本直流電機調速器采用了專利技術，它可將220V交流電直接轉變?yōu)橐唤M220V固定勵磁直流電源，一組0—220V 可調的電樞直流電源。提供給直流電機，它具有體積小，調速范圍寬，過載保護性能好，使用方便等優點。
4、流電機調速器技術參數：
輸入電壓： AC 220 V
輸出勵磁電壓： DC 220 V
輸出電樞電壓： DC 0—220 V
5、由于直流電機的起動電流很大，因此，在回路中配置了電感降壓回路。
6、起動油泵電機時，應先將電機調速器的調速旋鈕逆時針旋到最慢位置，然后起動按鈕，再將調速器旋到所需要的轉速或油路工作壓力。
7、嚴格禁止在齒輪泵，吸油管及油箱內無液壓油的狀態下，起動油泵電機及高速運轉。
8、起動油泵電機時，應先檢查實驗油路是否有錯接，是否有漏油現象。

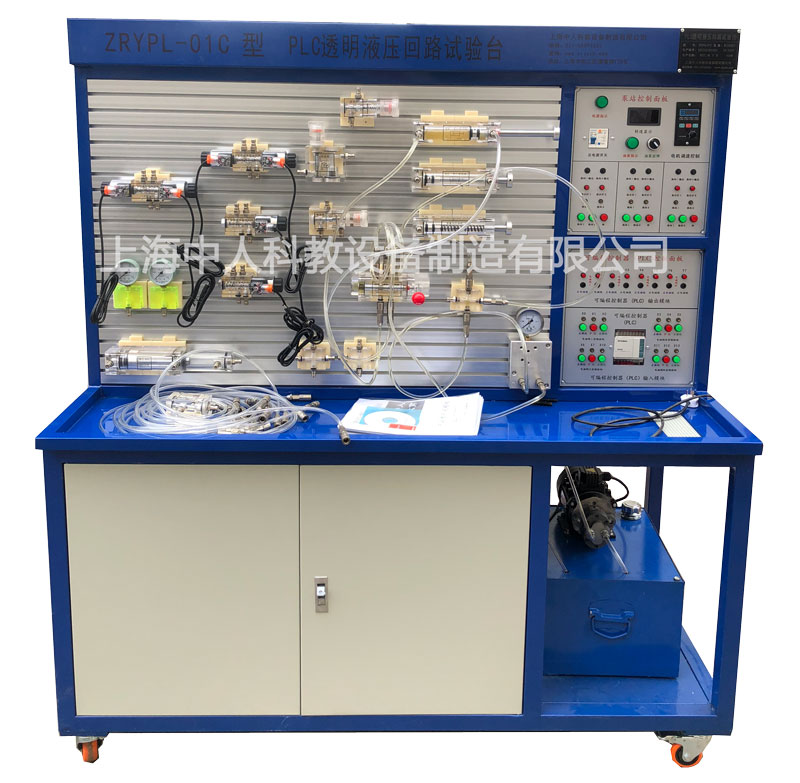

透明液壓實驗臺中的詳細技術參數：
一、透明液壓實驗臺主要技術參數
1、電源：AC220V 50Hz
2、直流電源：輸入AC220V 輸出DC24V/2A
3、液壓實驗油泵電機功率：250W 配有專用的穩壓直流電機調速器
調速范圍：0－1700r/min
4、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。
5、實驗油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）
6、電磁換向閥：AC24V 吸力30N
7、實驗臺外型尺寸：1330mm×650mm×1750mm
8、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
二、透明液壓實驗臺主要特點
1、透明液壓傳動演示系統主要由實驗桌、實驗臺、液壓元件和電器控制器件等組件組成。
2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
3、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
三、液壓基本實驗的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
四、透明液壓配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
備注 |
|
1 |
實驗桌 |
|
1張 |
|
|
2 |
實驗臺 |
|
1臺 |
|
|
3 |
繼電器控制模塊 |
|
1塊 |
|
|
4 |
雙作用油缸（帶行程撞塊） |
透明元件 |
2只 |
|
|
5 |
二位二通電磁換向閥 |
透明元件 |
1只 |
|
|
6 |
二位四通電磁換向閥 |
透明元件 |
2只 |
|
|
7 |
三位四通電磁換向閥（O型） |
透明元件 |
1只 |
|
|
8 |
三位四通電磁換向閥（H型） |
透明元件 |
1只 |
|
|
9 |
三位四通電磁換向閥（M型） |
透明元件 |
1只 |
|
|
10 |
彈簧回位油缸 |
透明元件 |
1只 |
|
|
11 |
增壓油缸 |
透明元件 |
1只 |
|
|
12 |
輔助油箱 |
透明元件 |
1只 |
|
|
13 |
單向閥 |
透明元件 |
2只 |
|
|
14 |
液控單向閥 |
透明元件 |
2只 |
|
|
15 |
溢流閥（直動式） |
透明元件 |
2只 |
|
|
16 |
溢流閥（先導式） |
透明元件 |
1只 |
|
|
17 |
節流閥（直動式） |
透明元件 |
1只 |
|
|
18 |
調速閥 |
透明元件 |
2只 |
|
|
19 |
順序閥 |
透明元件 |
2只 |
|
|
20 |
減壓閥 |
透明元件 |
1只 |
|
|
21 |
二位四通行程換向閥 |
透明元件 |
1只 |
|
|
22 |
三位五通手動換向閥 |
透明元件 |
1只 |
|
|
23 |
壓力繼電器 |
透明元件 |
1只 |
|
|
24 |
壓力表 |
透明元件 |
3只 |
|
|
25 |
三通接頭 |
透明元件 |
7只 |
|
|
26 |
四通接頭 |
透明元件 |
3只 |
|
|
27 |
行程開關（常開） |
|
2只 |
|
|
28 |
行程開關（常閉） |
|
2只 |
|
|
29 |
透明液壓皮管 |
|
20米 |
|
|
30 |
油盤 |
|
1只 |
|
|
31 |
油箱 |
|
1只 |
|
|
32 |
機泵組 |
|
1套 |
|
|
33 |
L-HL46號液壓油 |
|
5kg |
|
|
34 |
電磁閥通用連接線 |
|
3條 |
|
|
35 |
壓力繼電器插頭線 |
|
1條 |
|
|
36 |
螺絲刀6×100（一字、十字） |
|
各1把 |
|
|
37 |
剪刀 |
|
1把 |
|
|
38 |
活動板手 |
|
1把 |
|
|
39 |
尖嘴鉗 |
|
1把 |
|
|
40 |
內六角扳手M5 |
|
1把 |
|
|
41 |
內六角扳手M6 |
|
1把 |
|
|
42 |
內卡簧鉗 |
|
1把 |
|
|
43 |
外卡簧鉗 |
|
1把 |
|
|
44 |
快速油接頭 |
|
5只 |
|
|
45 |
透明液壓使用說明書 |
|
1冊 |
|
|
46 |
可編程控制器 |
FX1S－20MR |
1臺 |
|
|
47 |
液壓氣壓傳動設計與控制虛擬仿真軟件 |
|
1套 |
|
