拖拉機自動變速箱實訓臺,拖拉機自動變速箱實訓設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下拖拉機自動變速箱實訓臺,拖拉機自動變速箱實訓設備。這樣能對用戶選型有非常大的幫助。

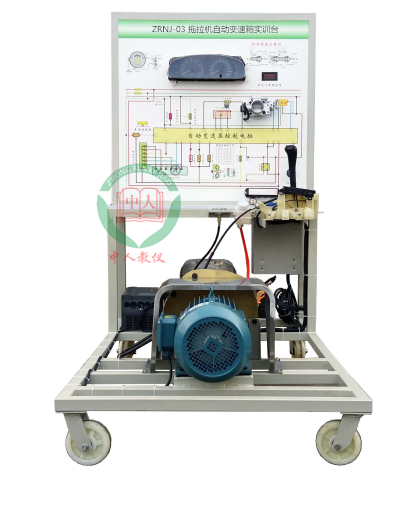

拖拉機自動變速箱實訓臺,拖拉機自動變速箱實訓設備

一、拖拉機自動變速箱實訓臺,拖拉機自動變速箱實訓設備功能簡介

該設備采用自動變速器總成為基礎，可調速三相異步電動機做動力源，對自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示拖拉機自動變速器組成結構和工作過程。

適用于各類型學校對拖拉機自動變速器理論和維修實訓的教學需要。

二、拖拉機自動變速箱實訓臺,拖拉機自動變速箱實訓設備功能特點

1.真實可運行的拖拉機自動變速器、由可調速三相異步電動機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作，充分展示自動變速器的組成結構和工作過程。

2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.

3.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的沖擊，可通過變頻器設定進行加速/減速。

4.實訓臺面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的UV平板噴繪彩色電路圖；學員可直觀對照電路圖和實物，認識和分析自動變速器控制系統的工作原理。

5.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

6.實訓臺面板上安裝有儀表、壓力表、可實時顯示發動機轉速、車速、自動變速器的檔位、主油道壓力等參數變化。

7.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機自動變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。

8.實訓臺面板上安裝有自動變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。

9.實訓臺配備有電機防護罩、輸出軸防護罩等安全保護裝置

10.設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、拖拉機自動變速箱實訓臺,拖拉機自動變速箱實訓設備技術規格

        外形尺寸：約1600×900×1700mm(長×寬×高)

        動力電源：三相四線(或三相五線)380V±10% 50Hz

        輸入電源；交流220V/380V

        工作電源；直流24V

        工作溫度：-40℃～+50℃

顏色：白

鋼管：50*50*3mm

移動腳輪：200*100mm

面板柜：1.5mm冷板沖壓成形，背面設置維修門；

四、拖拉機自動變速箱實訓臺,拖拉機自動變速箱實訓設備基本配置(每臺)
