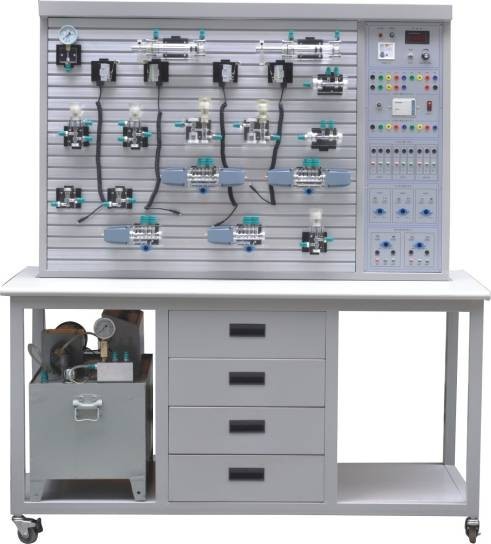

ZRYPL-01C 透明液壓傳動與PLC實訓裝置(T型鋁槽單面)

ZRYPL-01C 透明液壓傳動與PLC實訓裝置主要特點

1、液壓PLC控制實驗臺主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。

2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

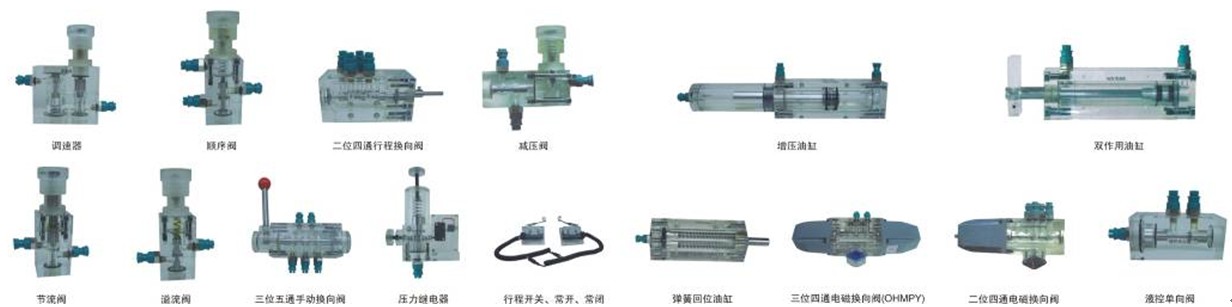

3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

ZRYPL-01C 透明液壓傳動與PLC實訓裝置主要技術參數

1、電源：AC220V  50HZ

2、直流電源輸入AC220V  輸出DC24V/3A

3、可編程控制器（PLC）：三菱FX1N系列

4、液壓實訓泵站電機功率：400W  調速范圍0－1500r/min

5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）

7、電磁換向閥：AC220V   吸力3Mpa

8、實訓裝置外型尺寸：1500mm×650mm×1700mm

液壓傳動工作原理特點：
①具有一定壓力的液體傳動；
②傳動過程經過兩次能量轉換；
③傳動必須在密閉容器內進行，而且容積要發生變化。

液壓傳動的優點
1.功率體積比大
2.可在實現無級調速
3.容易實現自動化
4.平穩，壽命長
5.易于實現過載保護
6.布置靈活
