技術標題：[高壓共軌柴油發動機實訓臺,高壓共軌柴油發動機實訓設備]
高壓共軌柴油發動機實訓臺,高壓共軌柴油發動機實訓設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下高壓共軌柴油發動機實訓臺,高壓共軌柴油發動機實訓設備。這樣能對用戶選型有非常大的幫助。

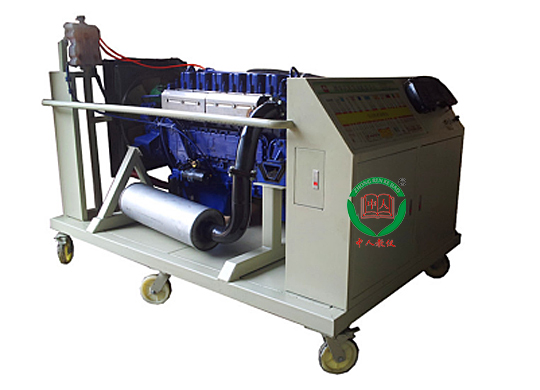

高壓共軌柴油發動機實訓臺,高壓共軌柴油發動機實訓設備
一、高壓共軌柴油發動機實訓臺,高壓共軌柴油發動機實訓設備簡介
該設備采用 電控高壓共軌柴油發動機為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，真實展示電控高壓共軌柴油發動機的組成結構和工作過程。
適用于學校對電控高壓共軌柴油發動機和維修實訓的教學需要。
二、高壓共軌柴油發動機實訓臺,高壓共軌柴油發動機實訓設備功能特點
1.真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常），充分展示電控高壓共軌柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控高壓共軌柴油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4.實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，正前方/兩側焊接圓形護手桿，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
四、高壓共軌柴油發動機實訓臺,高壓共軌柴油發動機實訓設備技術規格
外形尺寸：1700×1400×1300mm(長×寬×高)
工作電源：直流24V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：150*100mm
五、高壓共軌柴油發動機實訓臺,高壓共軌柴油發動機實訓設備基本配置(每臺)
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
檢測控制面板
|
裝有各種檢測端子以及彩色電路圖
|
套
|
1
|
|
2
|
組合儀表
|
|
套
|
1
|
|
3
|
發動機控制電腦(ECU)
|
全新
|
臺
|
1
|
|
4
|
診斷座
|
OBDⅡ
|
個
|
1
|
|
5
|
點火開關
|
|
個
|
1
|
|
6
|
電控高壓共軌柴油發動機總成
|
|
套
|
1
|
|
7
|
燃油箱
|
10L
|
個
|
1
|
|
8
|
油門控制裝置
|
|
套
|
1
|
|
9
|
進、排氣管
|
|
套
|
1
|
|
10
|
水箱(含保護罩)
|
|
套
|
1
|
|
11
|
冷卻電子風扇
|
12V，80W
|
個
|
2
|
|
12
|
空氣濾清器及進氣管
|
原車
|
套
|
1
|
|
13
|
蓄電池
|
12V 80Ah
|
臺
|
2
|
|
14
|
繼電器
|
含：主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等
|
套
|
1
|
|
15
|
保險絲盒
|
|
個
|
1
|
|
16
|
電源總開關
|
50A
|
個
|
1
|
|
17
|
移動臺架(帶自鎖腳輪裝置)
|
1700×1400×1300mm(長×寬×高)
|
臺
|
1
|
|
18
|
故障模擬與排除裝置
|
|
套
|
1
|
|
19
|
設備教師手冊
|
|
套
|
1
|
|
20
|
設備合格證、保修卡
|
|
套
|
1
|
