技術標題：[自動變速器解剖演示運行臺,自動變速器解剖演示實訓設備]
自動變速器解剖演示運行臺,自動變速器解剖演示實訓設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下自動變速器解剖演示運行臺,自動變速器解剖演示實訓設備。這樣能對用戶選型有非常大的幫助。

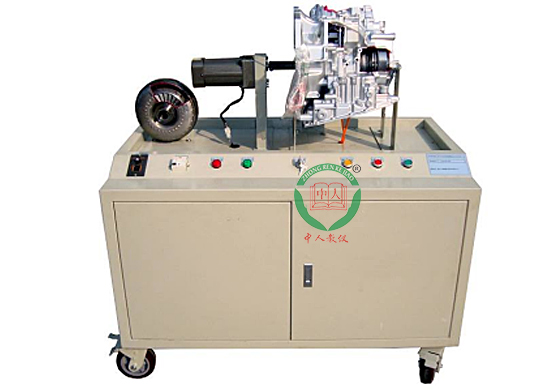

自動變速器解剖演示運行臺,自動變速器解剖演示實訓設備
一、自動變速器解剖演示運行臺,自動變速器解剖演示實訓設備簡介
設備采用 解剖電控自動變速器總成為基礎，用單相齒輪減速感應電機做動力源，使用高壓氣體推動用油元件動作來實現變速器的換擋過程，可對解剖后的自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作，可全面展示電控自動變速器內部組成結構及各檔位用油元件的工作過程。
適用于學校對自動變速器理論和維修實訓的教學需要。
二、自動變速器解剖演示運行臺,自動變速器解剖演示實訓設備功能特點
1.真實可運行的解剖自動變速器、由可調轉速的單相齒輪減速感應電機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作。充分展示自動變速器的內部組成結構和工作過程。
2.該自動變速器每個制動器和離合器都由一單獨的氣路推動其動作，自動變速器控制裝置根據所接收到的多功能開關和檔位選擇開關的信號，控制相應的電磁閥動作，來接通控制對應離合器、制動器的氣路，從而實現變速器的換擋過程。
3.附有原車自動變速器結構簡圖、工作原理圖與不同檔位各用油元件的工作情況圖表；學員可直觀對照各圖表和實物，分析變速器的各檔傳動路線及各用油元件的工作過程。
4.實訓臺安裝有自動變速器檔位顯示裝置及排擋桿各檔位的指示燈，實時顯示變速器的工作狀態。
5.實訓臺配備有電動機及減速機防護罩等安全保護裝置。
6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、自動變速器解剖演示運行臺,自動變速器解剖演示實訓設備技術規格
外形尺寸：1400×900×1100mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
輸入電源：交流220V±10% 50Hz
工作電源：直流12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板柜：1.5mm冷板沖壓成形，背面設置維修門；
四、自動變速器解剖演示運行臺,自動變速器解剖演示實訓設備基本配置(每臺)
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
檔位轉換裝置
|
|
套
|
1
|
|
2
|
點火開關
|
|
個
|
1
|
|
3
|
變速器控制裝置
|
|
套
|
1
|
|
4
|
檔位顯示裝置
|
|
套
|
1
|
|
5
|
自動變速器總成
|
|
套
|
1
|
|
6
|
12V氣動換向閥
|
|
套
|
1
|
|
7
|
單相齒輪減速感應電機
|
5IK120GN-C；90轉/分
250W
|
臺
|
1
|
|
8
|
驅動機構(帶安全防護罩)
|
|
套
|
1
|
|
9
|
檔位控制開關
|
|
套
|
1
|
|
10
|
移動臺架(帶自鎖腳輪裝置)
|
1400×900×1100mm(長×寬×高)
冷板沖壓成形柜式帶儲物箱
|
臺
|
1
|
|
11
|
空壓機與氣路裝置
|
|
臺
|
1
|
想了解更多的產品信息=>教學設備
