電子燃油噴射系統示教板,柴油機燃油噴射實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下電子燃油噴射系統示教板,柴油機燃油噴射實驗臺。這樣能對用戶選型有非常大的幫助。
一、電子燃油噴射系統示教板,柴油機燃油噴射實驗臺產品簡介

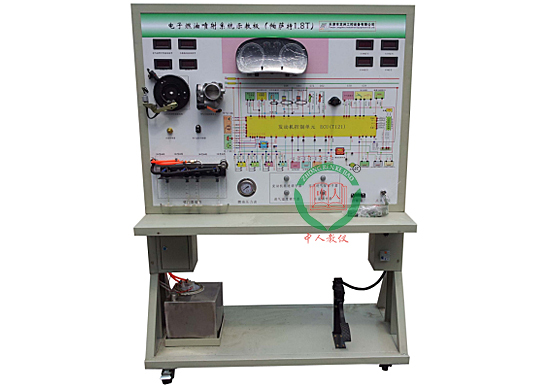

該設備采用發動機電子燃油噴射系統實物制作，充分展示電子燃油噴射系統的組成結構和工作過程。
適用于學校對發動機燃油噴射系統理論和維修實訓的教學需要。
二、電子燃油噴射系統示教板,柴油機燃油噴射實驗臺功能特點
1.真實可運行的發動機燃油噴射系統，充分展示燃油噴射系統的組成結構和工作過程。轉動曲軸位置信號輪，可分別演示電子燃油噴射工作過程。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析電子燃油噴射系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測電子燃油噴射系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、電子燃油噴射系統示教板,柴油機燃油噴射實驗臺技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 |
裝有各種檢測端子以及彩色電路圖和工作原理示意圖 （面板：1200*900*4mm) |
套 | 1 |
| 2 | 發動機控制電腦(ECU) | 全新 | 套 | 1 |
| 3 | 點火開關 | 全新 | 個 | 1 |
| 4 | 診斷座 | 個 | 1 | |
| 5 | 燃油箱 | 10L | 個 | 1 |
| 6 | 汽油泵(含汽油泵插頭) | 全新 | 套 | 1 |
| 7 | 油泵繼電器 | 個 | 1 | |
| 8 | 點火線圈總成 | 個 | 2 | |
| 9 | 火花塞 | 個 | 4 | |
| 10 | 高壓線 | 套 | 1 | |
| 11 | 噴油器 | 帶4個120ml玻璃量杯 | 套 | 1 |
| 12 | 噴油嘴 | 全新 | 個 | 4 |
| 13 | 曲軸位置傳感器及信號輪 | 套 | 1 | |
| 14 | 移動臺架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 臺 | 1 |
| 15 | 故障模擬與排除裝置 | 套 | 1 | |
| 16 | 儀表防盜系統 | 套 | 1 | |
| 17 | 電子油門 | 套 |
1 |
