新能源汽車高壓器件結構實驗臺,電動車高壓器件結構實驗裝置

一．新能源汽車高壓器件結構實驗臺,電動車高壓器件結構實驗裝置產品簡介

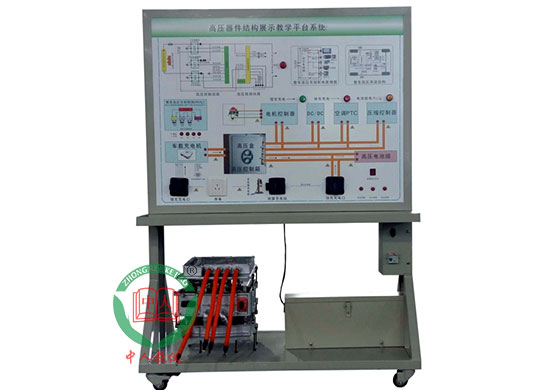

本設備采用 BJEV原車新能源汽車高壓真實器件制作，展示新能源汽車高壓的結構與工作原理，適合于各類院校對純電動汽車高壓器件理論和維修實訓的教學需要。

二．新能源汽車高壓器件結構實驗臺,電動車高壓器件結構實驗裝置設備組成

高壓盒、動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、操作控制臺、訓練控制按鈕、原理檢測面板與結構彩圖。

三．新能源汽車高壓器件結構實驗臺,電動車高壓器件結構實驗裝置功能特點

1．展示BJEV高壓盒高壓器件的組成結構和工作過程；

2．設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；4mm鋁塑面板打印有永不褪色的UV平板彩色電路圖；學員可直觀對照面板資料和高壓控制盒的實物，認識和分析高壓控制盒的器件和原理；

3．控制臺安裝有BJEV高壓控制盒的解剖部件，能清晰看清高壓控制盒的控制繼電器、熔斷器、連接器端子等電子器件；

4．系統含有動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、國標快慢充電槍與充電座；

5．展示BJEV高壓線路的高壓互鎖信號的組成結構和工作過程；識別高壓線束連接器的端子及對應的功能；

6．實訓臺面板上安裝有雙獨立線路控制系統的硬件模塊；安裝有各高壓模塊的汽車真實接口連接器，這些接口可以訓練學生對高壓電路的連接。

四、新能源汽車高壓器件結構實驗臺,電動車高壓器件結構實驗裝置技術規格

外形尺寸（約）：1240×650×1700mm(長×寬×高)

動力電源：24V20ah

工作電壓：24v

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

機柜：1.5mm冷板沖壓成形，背面設置維修門；

移動腳輪：100*60mm

五、新能源汽車高壓器件結構實驗臺,電動車高壓器件結構實驗裝置實訓實驗項目

   1.新能源汽車高壓器件認知。

   2.新能源汽車高壓器件基本控制原理與工作過程驗證實訓。

   3.新能源汽車高壓器件拆裝與安全防護實訓。

   4.新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。

   5.新能源汽車整車高壓區認知實訓。

   6.新能源汽車高壓線路拆裝與檢測實訓。

   7.新能源汽車高壓安全系統拆裝與檢測、維護體驗實訓。
