汽車ABS/ESP制動系統實訓臺,ABS/ASR/EBD/ESP制動系統實訓臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下汽車ABS/ESP制動系統實訓臺,ABS/ASR/EBD/ESP制動系統實訓臺。這樣能對用戶選型有非常大的幫助。

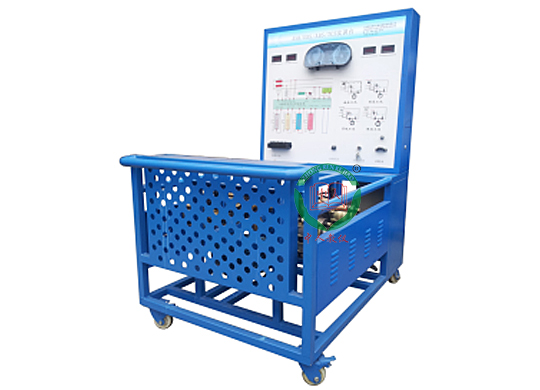

汽車ABS/ESP制動系統實訓臺,ABS/ASR/EBD/ESP制動系統實訓臺

一、汽車ABS/ESP制動系統實訓臺,ABS/ASR/EBD/ESP制動系統實訓臺產品簡介
該設備采用  汽車ABS/ASR/ESP制動系統為基礎，配有ABS/ASR/ESP系統工作原理圖，真實展示緊急制動時ABS/ASR/ESP系統工作過程。
滿足對ABS/ASR/ESP制動系統的結構組成、動作演示等教學功能。
適合于汽車ABS/ASR/ESP制動系統理論教學和檢測與維修實訓的教學需要。

二、汽車ABS/ESP制動系統實訓臺,ABS/ASR/EBD/ESP制動系統實訓臺功能特點
1.真實的汽車ABS/ASR/ESP制動系統實物為基礎，完整展示ABS/ASR/ESP制動系統的組成結構。
2.由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS/ASR/ESP系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，真實演示汽車ABS/ASR/ESP系統的工作過程。
3.實訓臺面板上繪有彩色UV平板噴繪電路圖和液壓管路圖，學員可直觀對照電路圖和ABS/ASR/ESP制動系統實物，認識和分析控制系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺安裝有壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。
6.實訓臺面板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
7.設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
8.采用離合器連接制動盤與電機輸出軸、可實現各車輪制動差速,剎車時剎車踏板不停地出現比較明顯的反彈現象。(選配)

三、汽車ABS/ESP制動系統實訓臺,ABS/ASR/EBD/ESP制動系統實訓臺技術規格
    外形尺寸：1500×1000×1700mm(長×寬×高)
    驅動電源：三相四線(三相五線 380V±10% 50Hz)
    外接電源：交流220V±10% 50Hz
    工作電壓：直流12V
    工作溫度：-40℃-+50℃
    主油道壓力表：0-250kg/psi
    制動分泵壓力表：0-100kg/psi

    變頻器：
    功率：4KW/5.5KW
    輸入：AC 3PH  380V±15%  50/60Hz
    輸出：9A/13A  AC 3PH  0-380V  0-400Hz

    三相異步電動機：
    電壓：AC 220V/380V 50Hz
    電流：11.8A/6.8A
    功率：3KW
    轉速：1420r/min

    真空泵：
    電壓：AC 220V 50Hz
    功率：370W
    抽氣速率：48L/min
    極限壓力：6.7×10-2Pa
    轉速：1400r/min
    進氣口徑：Ø8
    用油量：1L
噪聲：≤68

    顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板柜：1.5mm冷板沖壓成形，背面設置維修門；

四、基本配置(每臺)
