工業型挖掘機液壓實驗臺,挖掘機液壓系統綜合實訓教學設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下工業型挖掘機液壓實驗臺,挖掘機液壓系統綜合實訓教學設備。這樣能對用戶選型有非常大的幫助。
工業型挖掘機液壓實驗臺,挖掘機液壓系統綜合實訓教學設備概述

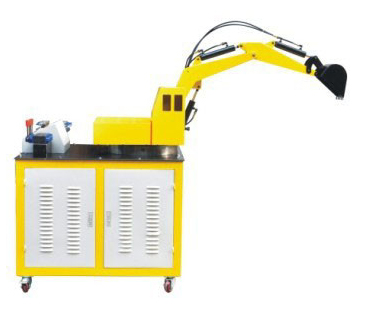

工業型挖據機渡壓實驗臺能模擬真實挖據機工作裝置和回轉機構的各種動作，最高工作壓力可達7MPa，相較于透明型實驗臺更接近真實挖掘機的工況。實驗臺由液壓挖報機工作裝置、回轉機構、涉壓傳動系統、電器控制器件、可編程控制賽(PLC)和實訓桌組成，可實現挖掘、提升、回轉、卸料等典型動作。其中，液壓傳動系統配備手動、電動兩種控制方式，分別由四姐手動換向閱和電磁換向閥實現。通過操控本實臉臺，學生可以清晰地了解單斗液壓挖據機的液壓元件組成、液壓回路工作原理、典型動作控制方式和機械結構。
一、工業型挖掘機液壓實驗臺,挖掘機液壓系統綜合實訓教學設備技術參數
1、輸入電源:三相五線，AC380V
2、液壓泵站:
(1]系統額定壓力6.3MPa;
(2]變量葉片泵-電機1套:采用內軸一體式安裝，噪音低;變量葉片泵:額定流量8L/min，壓力7MPa;電機:交流3B0V電壓，功率1.5kVA。
3、電器控制單元
(1]PLC主機模塊:主機選用三菱FX1S20MR主機，12路輸入8路繼電器輸出(2)配有控制模塊:電源模塊，PLC主機控制模塊，PLC控制按鈕模塊等。
二、工業型挖掘機液壓實驗臺,挖掘機液壓系統綜合實訓教學設備主要特點
1、挖掘機液壓系統與PLC實訓裝置主要由挖據機賣訓臺、液壓泵站、淡壓元件和電器控制器件、可編程控制器(PLC)等組件組威。
2、挖據機實訓臺為鐵質雙層壹光密紋噴塑結構。
3、通過機械控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能
三、工業型挖掘機液壓實驗臺,挖掘機液壓系統綜合實訓教學設備主要功能:
1、液壓傳動各部件結構及工作原理觀摩、拆裝實訓;
2、液壓控制系統原理學習與分析:
3、挖提機仿真作業、鏟斗和斗桿復合進行工作實訓;
4、回轉作業，動臂提升同時平臺回轉;
5、卸料作業、斗桿和鏟斗工作同時大臂可調整位置高度;
6、返回、平臺回轉、動臂和斗桿配合回到挖據開始位置
7，PLC指令編程，楊形圖學習實驗:
8、PLC編程軟件的學習與應用;
9、PLC與計算機通訊及在線調試:
10、PLC在液壓傳動控制中的應用及控制方案的優化實驗;
