挖掘機電液控制系統實訓臺,挖掘機電氣控制實訓裝置是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下挖掘機電液控制系統實訓臺,挖掘機電氣控制實訓裝置。這樣能對用戶選型有非常大的幫助。

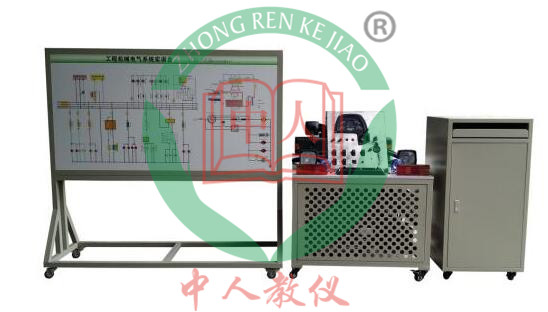

挖掘機電液控制系統實訓臺,挖掘機電氣控制實訓裝置

一．挖掘機電液控制系統實訓臺,挖掘機電氣控制實訓裝置產品簡介

挖掘機電液控制系統實訓臺,挖掘機電氣控制實訓裝置以挖掘機整機全車電器實物為基礎，展示燈光系統、儀表系統、柴油發動機電氣控制系統、起動系統、充電系統、喇叭系統、各傳感器與執行器的組成結構和工作原理及過程。適用于培訓機構、中高等職業技術院校及普通教育類學院和培訓機構對挖掘機全車電器系統的理論和維修實訓的教學需要。

挖掘機電液控制系統實訓臺,挖掘機電氣控制實訓裝置功能齊全、操作方便、安全可靠。

二．挖掘機電液控制系統實訓臺,挖掘機電氣控制實訓裝置主要用途

1．適用于各類型院校及培訓機構對挖掘機電器理論和維修實訓的實訓教學需要。

2．適用于各類型院校及培訓機構對挖掘機電器模塊各單元教學需要。

3．適用于挖掘機理實一體化教學模式的教學需要。

4．適用于挖掘機職業技能鑒定考核的需要。

5．適用于挖掘機電器各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。

三．挖掘機電液控制系統實訓臺,挖掘機電氣控制實訓裝置結構組成

挖掘機燈光系統、儀表系統、柴油發動機電氣控制系統、起動系統、充電系統、喇叭系統、各傳感器與執行器、點火開關、故障設置系統、移動臺架等。

四．挖掘機電液控制系統實訓臺,挖掘機電氣控制實訓裝置功能特點

1．可運行挖掘機全車電器系統，展示挖掘機全車電器系統的組成結構及原理。

2．操縱各種電器開關及按鈕，可真實演示挖掘機電器各系統的工作過程。

3．執行元器件用LED 燈顯示工作狀態。

4．面板上繪有彩色UV平板噴繪電路原理圖，學員可直觀對照電路原理圖和實物，認識和分析挖掘機電器各系統的工作原理。

5. 面板上安裝有檢測端子，可直接在面板上檢測挖掘機電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。

6．挖掘機電液控制系統實訓臺,挖掘機電氣控制實訓裝置面板上繪有的彩色噴繪電路原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析各控制系統的工作原理。

7．挖掘機電液控制系統實訓臺,挖掘機電氣控制實訓裝置加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。

★8.實訓系統：基于C#和JS語言編程設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選流暢畫質，中等畫質，完美畫質等六級畫質等級。可選擇齒輪軸系、蝸桿軸系等十多種挖掘機軸系機構進行安裝、拆卸、裝配、零部件測量、考核等。零件拆裝的步驟過程中有智能提醒，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有非標零件庫、標準零件庫、測量工具庫供拆裝選擇。配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時，出題供學生回答，當學生答完題目時給出考核分數。可以進行全方位旋轉、放大、縮小觀看其細節。實現輪系機構、空間機構、平面機構的虛擬拆裝、三維動畫演示、爆炸圖展示，保存、讀取裝配記錄，各機構的單一零件展示，可進行平面自由度的計算

★為防止虛假應標，投標時提供本系統的部分源文件進行真實性驗證，并進行現場演示。若提供的源文件部分非本實訓系統的，一經發現立刻取消投標資格。

9．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

10. 挖掘機電液控制系統實訓臺,挖掘機電氣控制實訓裝置配備有使用說明書、實驗指導書等相關資料。

11.無線觸控屏智能化故障設置和考核系統

觸控操作職業教育多功能綜合一體機”故障設置和考核系統”界面,可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。

故障設置和考核系統采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

u 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。

u 驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。

u 手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。

u 手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

u 可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)

u 可自由設定任意一處與汽車電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。

★所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。

u 用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

12.檢測與診斷系統模塊

將職業教育多功能綜合一體機與實訓設備連接;觸控操作汽車職業教育多功能綜合一體機”檢測與診斷系統”界面,可讀取汽車設備故障碼、故障碼清除、讀取車輛數據流、動作測試及特殊功能等。

功能特點:

1）設備系統診斷

2）讀取系統版本信息

3）讀取故障碼

4）清除故障碼

5）讀取數據流信息

6）動作測試

7）特殊功能

8）數據流波形顯示

9）維修資料庫(操作使用與實訓指導書)

13.傳感器與執行器波形等檢測及診斷模塊系統

觸控操作職業教育多功能綜合一體機“波形檢測”界面,可實現波形檢測、波形保存、波形分析、三用表等功能。

（一）硬件資源：

★采用7吋彩色觸摸屏作為學生終端

（二）虛擬儀器部分：

1、終端部分（裝實訓設備上）同時配有虛擬示波器、虛擬頻譜儀、虛擬三用表、電源管理。

2、可選電路分析基礎、模擬電子技術、通信電子電路、數字電子技術、信息信號處理、電子測量與儀器、傳感器與自動控制原理等實驗?zāi)K，從而完成相關課程實驗和構建工程測控系統。

3、參數：

A.雙蹤存貯示波器，多種同步方式，存貯深度可編程；

通道數：2路

帶寬：20MHZ

分辨率：8位

電壓范圍：-10~+10V

存貯深度：64K

B.頻譜分折儀；

C.數字三用表

★（三）主服務器說明

主服務器材料用linux操作系統，并用php+mysql實現web操作。在任何可接入網絡的pc機上都可以連入服務器，可以實現遠程控制

完成以下功能：

1、管理學生賬號，管理實驗，接收學生作業，批改學生作業，遠程開關終端設備。

2、密碼設置界面，用于修改web界面的登入密碼。

3、網絡設置界面，用于設置服務器的ip地址。

4、設備管理界面，用于添加，刪除，開關終端設備。

5、院系設置界面，用于添加，刪除，修改院系信息。

6、班級設置界面，用于添加，刪除，修改班級信息。

7、學生設置界面，用于添加，刪除，修改學生信息。

8、實驗項目界面，用于添加，刪除，修改，統計實驗信息。

9、實驗管理界面，用于查詢，批改學生實驗情況。

（四）學生終端部分說明

1、終端部分包括實驗儀器，遠程控制兩部分。

2、實驗儀器部分包括示波器，三用表，頻譜儀，學生可以將實驗結果發送到服務器端，老師在服務器端批改作業。

3、遠程控制，可以接收服務器端的命令，將設備關閉或打開。

五．外形與顏色

設備外形: 1240×650×1700mm (長×寬×高)

設備顏色：7032/亞光灰/深灰（用戶可選擇各種顏色）

六．技術指標

動力電源：220V交流電壓；

工作電壓：12V直流電壓；

工作溫度：-50℃～50℃；

蓄電池：60AH/12V

五、配置清單

序號	名稱	規格型號	單位	數量
1	面板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關		個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	燈光開關	原車	套	1
12	剎車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束		套	1
16	雨刮總成	原車	套	1
17	雨刮控制繼電器	原車	個	1
18	噴水電機	原車	套	1
19	噴水壺	原車	套	1
20	喇叭	原車	個	2
21	喇叭繼電器	原車	個	1
22	霧燈繼電器	原車	個	1
23	起動機總成	原車	臺	1
24	發電機總成	原車	臺	1
25	三相異步電動機	YT 100L1-4	臺	2
26	蓄電池		臺	1
27	保險絲盒		個	1
28	電源總開關	50A	個	1
29	水溫傳感器		個	1
30	燃油表傳感器		個	1
31	壓力傳感器		個	1
32	空調運行控制系統		套	1
33	移動臺架(帶自鎖腳輪裝置)	1740×650×1700mm(長×寬×高)	臺	1
34	職業教育多功能綜合一體機		套	1
35	檢測與診斷系統模塊		套	1
36	傳感器與執行器波形等檢測及診斷模塊系統		套	1
37	教師手冊		套	1
38	合格證與保修卡		套	1
