鑿巖臺車實訓臺,液壓鑿巖機實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下鑿巖臺車實訓臺,液壓鑿巖機實驗臺。這樣能對用戶選型有非常大的幫助。

鑿巖臺車實訓臺,液壓鑿巖機實驗臺

液壓鑿巖臺車是一種隧道及地下工程采用鉆爆法施工的鑿巖設備。它能移動并支持多臺鑿巖機同時進行鉆眼作業。工作機構主要由推進器、鉆臂、回轉機構、平移機構組成。鑿巖臺車車可分為平巷掘進鉆車、采礦鉆車、錨桿鉆車和露天開采用鑿巖鉆車等；按照鉆車的行走機構可分為軌輪、輪胎和履帶式；按照架設鑿巖機臺數可分為單機、雙機和多機鉆車。詳細介紹了其國內外發展現狀、工作機構、分類、應用、故障分析、發展趨勢等。

一、鑿巖臺車實訓臺,液壓鑿巖機實驗臺實驗項目

1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。

2、液壓鑿巖臺車機械演示控制實驗。

3、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

二、鑿巖臺車實訓臺,液壓鑿巖機實驗臺實驗內容

1、液壓鑿巖臺車機械演示控制實驗

鑿巖機前后推進/鉆臂連動控制/鉆臂回轉運動及平移控制 /鑿巖機模型啟停控制

2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

1) PLC指令編程、梯形圖編程學習；

2) PLC編程軟件的學習與使用；

3) PLC與計算機的通訊、在線調試；

4) PLC在液壓傳動控制中的應用以及控制方案的優化。

三、鑿巖臺車實訓臺,液壓鑿巖機實驗臺性能與特點

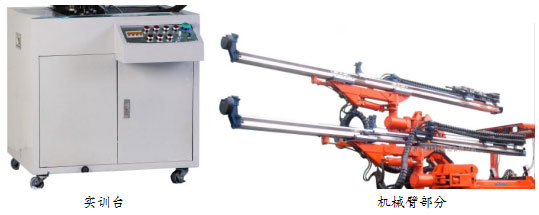

1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制推操作于一體。

2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。

3、液壓鑿巖臺車機臂按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。

4、液壓鑿巖臺車機臂是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。

5、實驗控制采用手動控制和自動控制兩種方式。

6、實驗部件采用耐壓膠管，壓力可達到25Mpa。

7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。

8、鑿巖臺車實訓臺能夠真實地展現鑿巖臺車的實際工作過程，實驗時能夠實現與鑿巖臺車工作裝置相同的操作功能，能夠對其工作裝置及液壓傳動各元部件進行結構及工作原理觀摩、拆裝和維修實驗，并具有一定的智能故障設置與排除功能。

四、鑿巖臺車實訓臺,液壓鑿巖機實驗臺主要技術參數

①  實驗工作臺

工作臺尺寸：長×寬×高=1550*650*1800mm(以設備實際尺寸為準)  (其包裝后約300kg)

②  液壓泵站

系統額定工作壓力：6.3Mpa。（最大可至7Mpa）

⑴. 電機—泵裝置（1臺）

變量葉片泵-電機1臺：

變量葉片泵：單向，公稱排量6.67mL/r，容積效率 90%；

電機：三相交流電壓，功率2HP 4P，轉速1450r/min；

⑵. 油箱：公稱容積45L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等

③  常用液壓元件

以博世力士樂北京華德元件為主，配置詳見配置清單。
