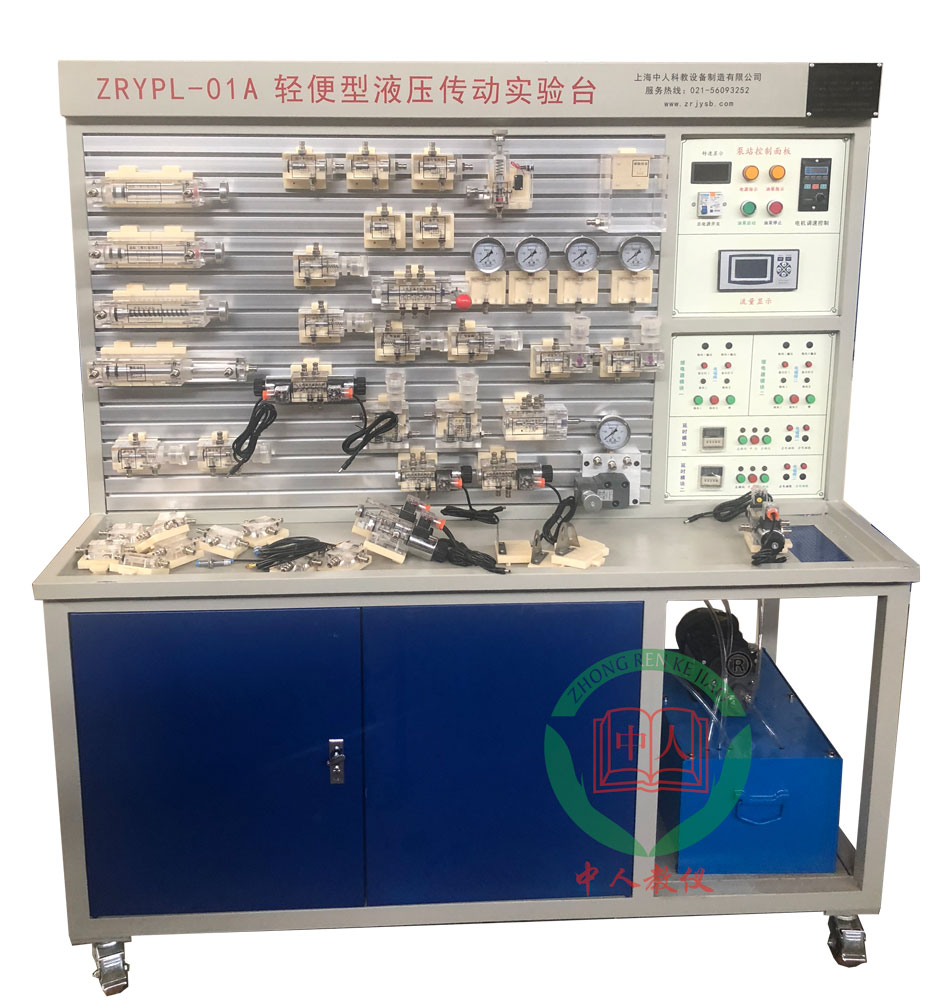

輕便型液壓傳動實驗臺,輕便型液壓實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下輕便型液壓傳動實驗臺,輕便型液壓實驗臺。這樣能對用戶選型有非常大的幫助。
滿足高等院校、中等專業學校及職業技工學校的學生進行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提高和加強了學生的創新設計能力的目的。
一、輕便型液壓傳動實驗臺,輕便型液壓實驗臺主要技術參數
①實驗工作臺
實驗工作臺由鐵制主體與鋁合金型面板(T型鉤槽)等構成。
工作臺尺寸：長×寬×高=1500mm×850mm×1800mm (其包裝后約270kg)
設備整體運行過程中，噪音不高于60分貝（1.5米遠）。
②液壓泵站
泵站額定工作壓力：2.5Mpa。（工作壓力0.5-1MPa）
⑴. 電機—泵裝置（1臺）
齒輪泵-電機1臺：采用內軸一體式安裝，結構緊湊，噪音低
齒輪泵：單向，輸出排量6L/min
電機：三相交流電壓，功率0.37kw，轉速1450r/min；
⑵. 油箱：公稱容積30L；附有液位、油溫指示計，吸油、回油過濾裝置，安全閥等
⑶.流量計：精度0.01L/min，含顯示儀表。壓力表：0-2.5MPa。
③常用液壓元件
各種液壓閥，液壓缸采用透明工藝加工而成，承受的最高壓力2.0MPa。。配置詳見配置清單。
每個液壓元件均配有過渡底板，可方便、隨意地將液壓元件安放在鋁合型面板上。
油路搭接采用自封式快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
二、輕便型液壓傳動實驗臺,輕便型液壓實驗臺主要特點
1、透明液壓傳動演示系統主要由實驗桌、實驗臺、液壓元件和電器控制器件等組件組成。
2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
3、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、實驗控制單元采用獨立的繼電器控制單元進行電氣控制。
6、液壓回路虛擬仿真軟件一套。
三、輕便型液壓傳動實驗臺,輕便型液壓實驗臺液壓基本實驗的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
四、輕便型液壓傳動實驗臺,輕便型液壓實驗臺透明液壓配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
備注 |
|
1. |
實驗屏 |
|
1張 |
|
|
2. |
實驗臺 |
|
1臺 |
|
|
3. |
繼電器控制模塊 |
|
1塊 |
|
|
4. |
雙作用油缸（帶行程撞塊） |
透明元件 |
2只 |
|
|
5. |
二位二通電磁換向閥 |
透明元件 |
2只 |
|
|
6. |
二位四通電磁換向閥 |
透明元件 |
2只 |
|
|
7. |
三位四通電磁換向閥（O型） |
透明元件 |
1只 |
|
|
8. |
三位四通電磁換向閥（H型） |
透明元件 |
1只 |
|
|
9. |
彈簧回位油缸 |
透明元件 |
1只 |
|
|
10. |
增壓油缸 |
透明元件 |
1只 |
|
|
11. |
輔助油箱 |
透明元件 |
1只 |
|
|
12. |
單向閥 |
透明元件 |
2只 |
|
|
13. |
液控單向閥 |
透明元件 |
3只 |
|
|
14. |
溢流閥（直動式） |
透明元件 |
2只 |
|
|
15. |
溢流閥（先導式） |
透明元件 |
1只 |
|
|
16. |
節流閥（直動式） |
透明元件 |
2只 |
|
|
17. |
調速閥 |
透明元件 |
2只 |
|
|
18. |
順序閥 |
透明元件 |
2只 |
|
|
19. |
減壓閥 |
透明元件 |
1只 |
|
|
20. |
二位四通行程換向閥 |
透明元件 |
1只 |
|
|
21. |
三位五通手動換向閥 |
透明元件 |
1只 |
|
|
22. |
壓力繼電器 |
透明元件 |
1只 |
|
|
23. |
壓力表 |
透明元件，0-2.5MPa |
4只 |
|
|
24. |
三通接頭 |
透明元件 |
7只 |
|
|
25. |
四通接頭 |
透明元件 |
3只 |
|
|
26. |
流量計 |
定制，精度0.01L/min，含顯示儀表 |
1只 |
|
|
27. |
行程開關（常開） |
|
2只 |
|
|
28. |
行程開關（常閉） |
|
2只 |
|
|
29. |
透明液壓皮管 |
|
20米 |
|
|
30. |
油盤 |
|
1只 |
|
|
31. |
油箱 |
|
1只 |
|
|
32. |
機泵組 |
|
1套 |
|
|
33. |
液壓油 |
|
5kg |
|
|
34. |
電磁閥通用連接線 |
|
3條 |
|
|
35. |
壓力繼電器插頭線 |
|
1條 |
|
|
36. |
螺絲刀6×100（一字、十字） |
|
各1把 |
|
|
37. |
剪刀 |
|
1把 |
|
|
38. |
活動板手 |
|
1把 |
|
|
39. |
尖嘴鉗 |
|
1把 |
|
|
40. |
內六角扳手M5 |
|
1把 |
|
|
41. |
內六角扳手M6 |
|
1把 |
|
|
42. |
內卡簧鉗 |
|
1把 |
|
|
43. |
外卡簧鉗 |
|
1把 |
|
|
44. |
快速油接頭 |
|
5只 |
|
|
45. |
透明液壓使用說明書 |
|
1冊 |
|
|
46. |
液壓回路虛擬仿真軟件 |
|
1個 |
|
