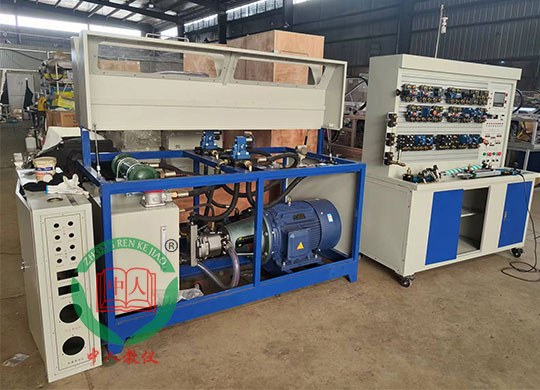

智能型數據采集液壓高壓實訓系統,液壓高壓實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下智能型數據采集液壓高壓實訓系統,液壓高壓實驗臺。這樣能對用戶選型有非常大的幫助。
智能型數據采集液壓高壓實訓系統,液壓高壓實驗臺具有開發測試分析系統，通過對流量、壓力、功率、轉速、時間、溫度、計算機人機畫面 -- 計算機智能數據采集、分析、處理、--自動生產報表、曲線等一系列智能化動作后,完成各類常規的液壓回路、各類閥泵的動靜態測試等實驗。通過實驗，對液壓系統的性能測試、智能控制、遠程控制及液壓系統和計算機的通訊技術得以掌握和提高。
① 由1臺手動變量柱塞泵（做定量泵用，方便調整流量大小）和1臺限壓式變量葉片泵組成，分別設置獨立的液壓回路。
② 手動變量柱塞泵最大流量80ml/r,額定壓力20MPa，配6級電機30kW；限壓式變量泵 (葉片泵)排量20ml/r，額定壓力12MPa，配4極電動機7.5kW。
③ 油箱：公稱容積大于 200L；附有液位、油溫指示計，吸油、回油濾油器、安全閥（分別配），分別設置回油口，出油口，一個泄油口（液面以上回油箱）。
④ 泵站系統管路設計和液壓元件、輔件的選用需滿足回路的最大工作壓力和流量。
|
|
名稱 |
數量 |
描述 |
備注 |
|
實驗臺液壓站 |
1.手動變量柱塞泵 |
1 |
最大排量：80ml/r，額定壓力：20Mpa，工作轉速：1000r/min |
|
|
2.限壓式變量葉片泵 |
1 |
最大排量：20ml/r，額定壓力：12Mpa,工作轉速：1500r/min |
|
|
|
3.溢流閥（柱塞泵回路） |
1 |
公稱壓力：31.5MPa，公稱流量：100L/min |
|
|
|
4.溢流閥（葉片泵回路） |
1 |
公稱壓力：31.5MPa，公稱流量：30L/min |
|
|
|
5.截止閥（壓力油） |
2 |
適配回路最大工作壓力和壓力油管路 |
|
|
|
6.截止閥（回油） |
2 |
適配回路回油管路 |
|
|
|
7.截止閥(泄露油口) |
1 |
適配泄油管路 |
|
|
|
8.吸油過濾器（柱塞泵） |
1 |
公稱流量：300L/min，過濾精度：80微米 |
|
|
|
9.吸油過濾器（葉片泵） |
1 |
公稱流量：100L/min，過濾精度：80微米 |
|
|
|
10.回油過濾器 |
1 |
公稱流量：300L/min，過濾精度：20微米 |
|
|
|
11.電機（柱塞泵） |
1 |
額定功率：30KW，極數：6 |
|
|
|
12.電機（葉片泵） |
1 |
額定功率：7.5KW，極數：4 |
|
|
|
13.液溫液位計 |
1 |
適配油箱 |
|
|
|
14.空氣濾清器 |
1 |
空氣通流量：0.25m3/min，過濾精度：40微米 |
|
|
|
15.單向閥（柱塞泵回路） |
1 |
公稱壓力：31.5MPa，流量范圍：100L/min |
|
|
|
16.單向閥（葉片泵回路） |
1 |
公稱壓力：31.5MPa，流量范圍：30L/min |
|
|
|
17.壓力表（柱塞泵回路） |
1 |
測量范圍：0~25MPa |
|
|
|
18.壓力表（葉片泵回路） |
1 |
測量范圍：0~16MPa |
|
|
|
19.油箱200L |
1 |
|
|
① 實驗臺臺架需滿足系統最大工作壓力20MPa下的工作強度要求，實驗臺帶抽屜、存儲柜和放置支架，實驗平臺設計有回油盤；底座裝有帶自鎖結構的萬向輪，方便設備的移動和定位。
② 實驗臺安裝面板為帶“T”溝槽形式的型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。T型槽面板，面積：1200*720mm，滿足系統最大工作壓力20MPa下的工作強度要求，垂直安裝。
③ 連接方式：液壓連接方式采用快換接頭，使用過程中不漏油。
④ 物資清單：
|
|
名稱 |
數量 |
描述 |
備注 |
|
實驗臺架 |
1.T型槽面板 |
1 |
面積：1200*720mm，垂直安裝
|
|
|
2.全鋼實驗臺架 |
1 |
|
|
|
|
3.元件存入柜 |
1 |
|
|
|
|
4.抽屜 |
1 |
|
|
|
|
5.電氣柜 |
1 |
|
|
|
|
6.回油盤 |
2 |
|
|
|
|
7.萬向輪 |
6 |
|
|
3 智能型數據采集液壓高壓實訓系統,液壓高壓實驗臺數據采集單元技術要求
采用一臺個人計算機作為主體構成整個數據采集測量系統：選擇合適的數據采集接口卡，用在數據采集接口卡上集裝的模擬多路開關、程控放大器、采樣/保持器、A/D 轉換器等器件采集數據；用數據采集接口卡與計算機接口來共同完成壓力、流量、速度的數據處理和顯示。
物資清單：
|
|
名稱 |
數量 |
描述 |
備注 |
|
數據采集單元 |
1.計算機 |
1 |
|
用戶自備 |
|
2.顯示器 |
1 |
|
用戶自備 |
|
|
3.數據采集卡 |
1 |
|
|
|
|
4.數據采集程序 |
1 |
|
|
4 智能型數據采集液壓高壓實訓系統,液壓高壓實驗臺 電控單元技術要求
① 電氣元件：可編程控制器（PLC）品牌為西門子或三菱，電源品牌為臺灣明緯，電氣開關品牌為HGG海格電氣，繼電器組品牌為日本Omron歐姆龍，交流接觸器品牌為施耐德。另配繼電器組、電磁閥電控單元、電氣按鈕模塊和時間繼電器模塊，電氣接入端口均附在實驗臺電氣控制面板上，利用實驗導線可在實驗時方便的進行插拔連接。
② 安全性能：該設備帶電氣接地、漏電保護（漏地電流超30mA自動斷電），缺相保護，直流過載保護。控制電路均為24V直流安全電壓，電氣導線為安全型高絕緣實驗導線。
③ 多種控制方式：PLC控制、繼電器控制、手動控制等多種控制方式。
④ 物資清單：
|
|
名稱 |
數量 |
描述 |
備注 |
|
電控單元 |
1.可編程序控制器(PLC) |
1 |
輸入輸出20點，繼電器形式，控制電壓為DC24V |
西門子或三菱 |
|
2.可編程控制通訊電纜 |
1套 |
SC-09數據傳送電纜 |
|
|
|
3.穩壓電源 |
1只 |
WV分別輸出DC24V 4.5A DC12V 1.5A |
|
|
|
4.電源啟停模塊 |
1套 |
含三相四線漏電保護（輸出380V/220V） |
|
|
|
5.交流接觸器 |
2只 |
|
|
|
|
6.按鈕模塊 |
1套 |
啟動按鈕，編程控制器輸入輸出等 |
|
5 智能型數據采集液壓高壓實訓系統,液壓高壓實驗臺實驗臺液壓元件/輔件技術要求
① 能夠完成常規液壓回路的搭建，實驗時系統最大壓力為20MPa。
② 每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在實驗面板上。
③ 油路搭接采用快換接頭，拆接方便，不漏油。
④ 物資清單（液壓閥品牌：北京華德）：
|
|
名稱 |
數量 |
描述 |
備注 |
|
實驗臺液壓元件 |
1.單向節流閥 |
2只 |
DVP12單向節流閥,最大壓力35MPa |
|
|
2.單向閥 |
2只 |
S10A管式單向,流量:30L/min ,最高壓力31.5 MPa螺紋口徑 M16 |
|
|
|
3.液控單向閥 |
2只 |
SV10PB1液控單向閥, 口徑: φ10,最大流量:80L/min ,最小啟動壓力:0.5MPa |
|
|
|
4.直動式溢流閥 |
2只 |
DBDH6P 板式最大流量:100L/min ,最大壓力31.5MPa |
|
|
|
5.先導式溢流閥 |
1只 |
DB10先導溢流,口徑:10,壓力調節范圍:0-31.5MPa ,最大流量:200L/min |
|
|
|
6.順序閥 |
2只 |
DZ10 最大流量:150L/min,最大壓力:31.5MPa ,壓力調節范圍:0.3-21 MPa |
|
|
|
7.調速閥 |
2只 |
2FRM5單向調速閥,額定流量15L/min，工作壓力21 MPa |
|
|
|
8.減壓閥 |
1只 |
ZDR6DA，最大流量60L/min ,壓力調節范圍:0.3-25 MPa ,最大壓力31.5MPa |
|
|
|
9.二位三通電磁換向閥 |
1只 |
3WE6A61B兩位三通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件 |
|
|
|
10.二位四通電磁換向閥(單) |
2只 |
4WE6C兩位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件 |
|
|
|
11.三位四通電磁換向閥(O) |
1只 |
4WE6E61B三位四通 流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
|
|
|
12.三位四通電磁換向閥(M) |
1只 |
WE6G61B三位四通,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件 |
|
|
|
三位四通電磁換向閥(H) |
1只 |
4WE6J61B三位四通,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件 |
|
|
|
二位四通手動換向閥 |
1只 |
4WMM6C50B兩位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件 |
|
|
|
四通 |
3只 |
|
|
|
|
雙作用液壓缸 |
2只 |
行程200mm，桿徑與活塞比1：2 |
|
|
|
加載板 |
1塊 |
15mm厚度金屬板制成 內置在實驗臺內 |
|
|
|
實驗臺輔件 |
高壓軟管 |
1套 |
管徑及接口適配，最大工作壓力31.5MPa |
|
|
開閉式快換接頭 （公接頭） |
1套 |
帶自動閉合功能，接插不漏油 |
|
|
|
開閉式快換接頭 （母接頭） |
1套 |
帶自動閉合功能，接插不漏油 |
|
|
|
接頭、液壓底板密封件 |
1套 |
液壓件配套用 |
|
|
|
液壓元件底板 |
1套 |
適配元件工作壓力，可在T型槽平臺上迅速搭建 |
|
|
|
固定支架 |
1套 |
安裝底板配套用 |
|
|
|
液壓油 |
|
抗磨液壓油32# |
|
6智能型數據采集液壓高壓實訓系統,液壓高壓實驗臺 實驗臺儀器儀表技術要求
① 分別用壓力傳感器、流量傳感器測量實驗系統中的壓力和流量。
② 為實現液壓缸活塞桿速度的測取，在活塞桿上可加裝位移傳感器。
③ 物資清單：
|
|
名稱 |
數量 |
描述 |
備注 |
|
試驗臺儀器儀表 |
壓力變送器 |
4只 |
測量精度：0.5%，測量范圍：0~25MPa |
|
|
流量變送器 |
1只 |
測量精度：0.5%，公稱壓力：25MPa，測量范圍：0~100L/min |
|
|
|
位移傳感器 |
2只 |
測量精度：0.5%，測量范圍：0~200mm，可安裝在實驗臺配套的雙作用液壓缸上 |
|
