液壓傳動系統|液壓傳動裝置的組成|基本型液壓傳動實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下液壓傳動系統|液壓傳動裝置的組成|基本型液壓傳動實驗臺。這樣能對用戶選型有非常大的幫助。

液壓傳動系統|液壓傳動裝置的組成|基本型液壓傳動實驗臺

首先我們先講講液壓傳動系統，液壓傳動系統主要是液壓泵把機械能轉換成液體的壓力能，液壓控制閥和液壓輔件控制液壓介質的壓力、流量和流動方向，將液壓泵輸出的壓力能傳給執行元件，執行元件將液體壓力能轉換為機械能，以完成要求的動作。

它是由五個元件組成：動力元件、執行元件、控制元件、輔助元件、工作介質等這五個元件組成。

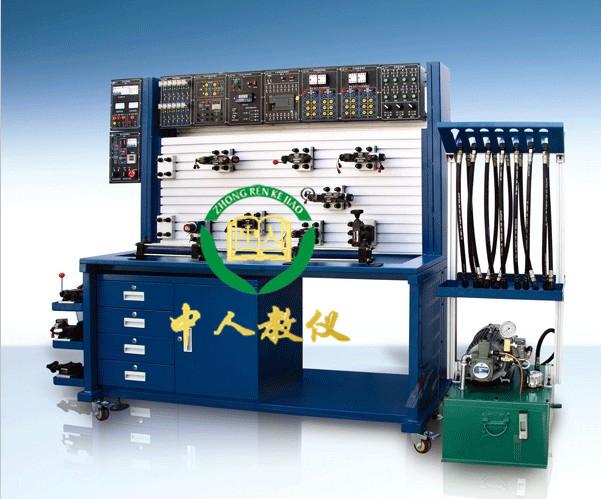

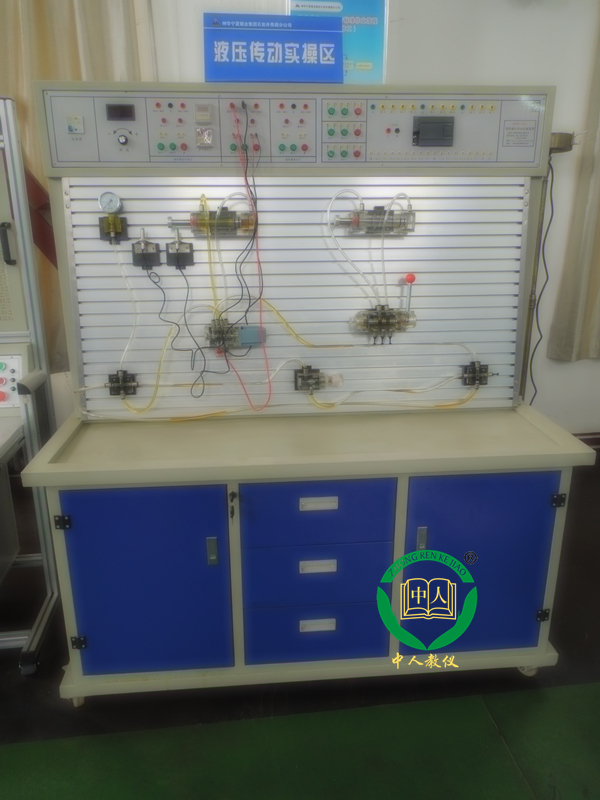

ZR-01基本型液壓傳動實驗臺

 一、實驗臺主要技術參數：

1.電源：國家標準工業用電——AC380V、50HZ；

2.控制電壓：安全控制電壓——DC24V；

3.使用環境要求：防潮、防塵環境；

4.系統總功率：<=3KW;

5.系統安全使用壓力：P<=7Mpa;

6.尺寸：1780×620×1680（mm）;

7.重量：約180Kg。

二、主要特點:

    1. 系統全部采用標準的工業用液壓元器件，使用安全可靠，貼近工業化。所有液壓閥采用國際先進的力士樂技術液壓元件，性能參數完全符合教學大綱的要求，且完全符合工業應用標準；

    2. 實驗回路即插即用：實驗學員可以快速了解實驗臺功能，迅速掌握操作技能，并快速完成實驗操作。連接方式采用快換接頭，每個接頭都配有帶自鎖結構的單向閥（即使實驗過程中接頭未接好而脫落，亦不會有壓力油噴出，保證實驗安全），內部密封材料運用國際最新密封材料——四氟材料密封圈，取代傳統的丁腈材料，解決了其他大多數廠家尚未克服的漏油問題，保證實驗過程的清潔干凈；

    3. 實驗控制方式多樣化：實驗回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術，讓學員門全方位、多層次的深入了解液壓系統的控制多樣化，從而鍛煉學生的靈活應用能力；

    4. 實驗設備具有很的的擴展空間：實驗配置方案可根據具體要求進行配置，也可對實驗設備增加元器件以及其他控制方式以增強實驗臺的功能，元器件均采用標準化接頭，對后期所新增的元器件實驗臺均可兼容；

    5. 可編控制器（PLC）能與PC機通訊：實現電氣自動化控制、可在線編程監控及故障檢測，以及可以運用PC機與PLC對液壓控制系統進行深入的二次開發等；

    6. 實驗臺移動式模塊化設計：在實驗臺的設計上不僅綜合了人機工程學、國際流行的設計理念、產品的特點等多方面的因素，盡可能的讓實驗臺美觀輕巧，符合審美要求，而且對實驗臺的可靠性、安全性、使用壽命等問題也毫不含糊，打破傳統設計觀念；

    7. 優良的液壓供油系統：液壓油泵采用法蘭安裝方式，大大的減小了工作運行噪音，并且液壓供油系統在常規的基礎上增加了安全閥等，起到二次保護作用，確保實驗的安全；

    8. 安全等級高：實驗臺設計完全按照國家安全標準執行，所有電氣控制均有接地保護、過載保護、短路保護、漏電保護等功能，具有較高的安全使用性能。

    三、 實驗臺組成部分

    實驗臺由實驗工作臺、液壓泵站、液壓元件、測試傳感器、電氣控制單元等幾部分組成。

    1. 實驗工作臺

    1)實驗工作臺以1.0MM-2.0MM厚的鋼板為主框架，外形緊湊、結實、美觀；

    2)實驗臺表面采用除銹、亞光噴塑等處理，充分考慮適應各種實驗室環境；

    3)工業鋁合金鋁合金面板帶“T”型溝槽，可方便、隨意地安裝液壓元件、傳感器等，搭接各種實驗回路

    2. 液壓泵站 ：（注：可根據實際需求提供不同壓力、不同類型、不同排量的液壓泵站）

    1)變量葉片  泵： 1臺  公稱排量6.67ml/r,額定壓力：7Mpa；

    2)定量齒輪泵驅動電機：  2.2KW；

    3)油箱：公稱容積40L；附有液位、油溫指示計，吸油回油濾油器、空氣濾清器等；

    4)液壓油：32#抗磨液壓油。

    3. 液壓元件

    1)所有液壓閥均為力士樂技術工業液壓閥，具體型號及種類詳見配置清單；

    2)液壓元件種類眾多，包含了執行元件、電磁方向控制元件、手動控制元件、速度調節元件、流量控制元件等多種元件；

    3)每個液壓元件均配有油路過渡底板，采用專用彈卡式底板固定，可方便、快速地將液壓元件固定在鋁合金型材面板；

    4)每個液壓元件的控制油口全部安裝有開閉式快換接頭，密封材料采用國際先進的四氟膠，取代傳統的丁腈材料，可以保持5年以上不變形，不磨損。油路搭接、拆裝方便，且密閉性能好。

四、實驗臺功能（實驗項目）

(一)  液壓傳動基本回路實驗：（三十余種回路）

1.壓力控制回路：

1)溢流閥調壓回路；

2)溢流閥單級遠程調壓回路；

3)多級溢流閥調壓回路；

4)雙向壓力調整回路；

5)溢流閥緩沖回路；

6)溢流閥限制低壓回路。

2.減壓回路：

1)一級減壓回路；

2)二級減壓回路；

3)多級減壓回路。

3.卸荷回路：

1)M型三位四通電磁換向閥中位機能泄壓回路；

2)二位三通電磁換向閥卸荷回路。

4.卸壓回路：

1)節流閥卸壓回路；

2)溢流閥卸壓回路。

5.速度控制回路：

1)節流閥控制的（進油、回油、旁油）節流調速回路；

2)調速閥控制的（進油、回油、旁油）調速回路；

3)差動連接增速回路；

4)電磁閥和調速閥串聯的減速回路；

5)節流閥串/并聯的二次進給回路

6)節流閥串/并聯速度換接回路。

6.單向同步回路：

1)節流閥控制的同步回路；

2)調速閥控制的同步回路；

3)液壓缸串聯同步回路。

7.方向控制回路：

1)換向閥控制換向回路；

2)順序閥控制的順序動作回路；

3)行程開關控制的順序工作回路；

4)壓力繼電器控制的順序動作回路。

8.鎖緊回路：

1)換向閥閉鎖回路；

2)單向閥的鎖緊回路。

9.平衡回路

1)順序閥控制的平衡回路。

10.保壓回路：

1)液控單向閥的保壓回路。

(二)可編程序控制器（PLC）電氣控制實驗，機電液一體化控制實驗：

1.PLC的指令編程，梯形圖編程的學習；

2.PLC編程軟件的學習及使用；

3.PLC與計算機的通訊，在線調試、監控；

4.PLC在液壓傳動控制中的應用以及控制優化方案設計。
