機構運動簡圖測繪模型的教學方式是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下機構運動簡圖測繪模型的教學方式。這樣能對用戶選型有非常大的幫助。
機構運動簡圖測繪模型是一種重要的工具，它能夠清晰地展示機構的組成、各個構件之間的相對位置、運動副的類型和數目等信息。通過對機構運動簡圖進行繪制和分析，可以深入了解機構的運動原理、優化機構設計、提高機構性能等方面的問題。
在測繪機構運動簡圖時，需要仔細觀察和分析被測繪的機器或機構模型，了解其動作原理、組成情況和運動情況。然后確定原動件、機架、執行部分和傳動部分等各構件的位置和名稱，并給予編號。接著沿著運動傳遞路線，逐一分析每兩個構件間相對運動的性質，以確定運動副的類型和數目。
在選擇投影面時，一般選擇機構中的多數構件的運動平面為投影面。這樣可以更準確地反映機構的運動情況。接下來，需要選擇適當?shù)谋壤撸鶕?jù)機構的運動尺寸，確定各運動副的位置，并畫上相應的運動符號。
在繪制機構運動簡圖時，需要注意細節和精度。需要用簡單的線條或幾何圖形連結起來繪出機構運動簡圖。在機架上加上陰影線，在原動件上標上箭頭，按傳動路線給各構件依次標上件號，將各運動副上標上字母。這樣可以更清晰地表示機構的組成和運動情況。
最后，需要根據機構的運動尺寸，按一定的比例尺定出各運動副的位置，再用國標規定的簡單符號和線條代表運動副和構件，并將機構的運動情況表示出來。這一步是繪制機構運動簡圖的關鍵步驟，需要細心、耐心和精確性。
通過以上步驟，我們可以繪制出準確的機構運動簡圖，為后續的機構分析和設計工作提供有力的支持。同時，這也有助于我們理解機構的運動原理、優化機構設計、提高機構性能等方面的問題。因此，機構運動簡圖測繪模型在機械工程領域中具有重要的應用價值。
此外，機構運動簡圖測繪模型還可以應用于其他領域，如機器人學、航空航天等領域。在這些領域中，機構運動簡圖測繪模型可以幫助我們分析和設計復雜的機械系統，提高系統的性能和穩定性。因此，機構運動簡圖測繪模型在機械工程領域以及其他相關領域中都具有重要的應用價值。
總之，機構運動簡圖測繪模型是一種重要的工具，它能夠清晰地展示機構的組成、各個構件之間的相對位置、運動副的類型和數目等信息。通過對機構運動簡圖進行繪制和分析，可以深入了解機構的運動原理、優化機構設計、提高機構性能等方面的問題。同時，它還可以應用于其他領域中，為機械系統的分析和設計提供有力的支持。
需要用到的機構運動簡圖測繪模型
主要技術參數：基礎型10件, 鋁合金

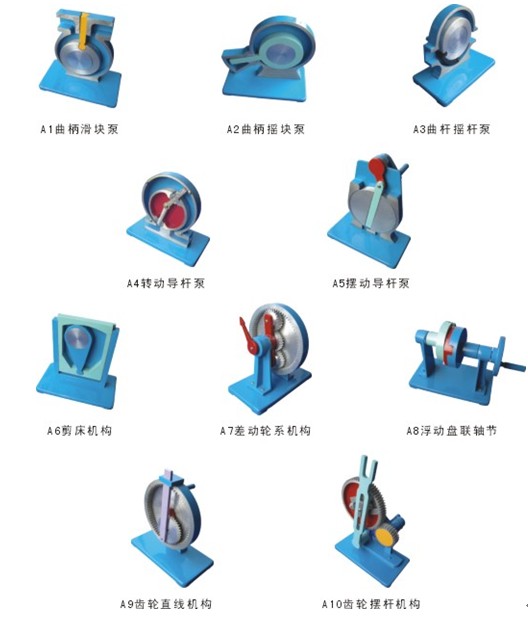

A1曲柄滑塊泵 A2曲柄搖塊泵 A3曲桿搖桿泵 A4轉動導桿泵
A5擺動導桿泵 A6剪床機構 A7 差動輪系結構 A8浮動盤聯軸節
A9齒輪直線結構 A10齒輪擺桿結構
想了解更多的產品信息=>教學設備
