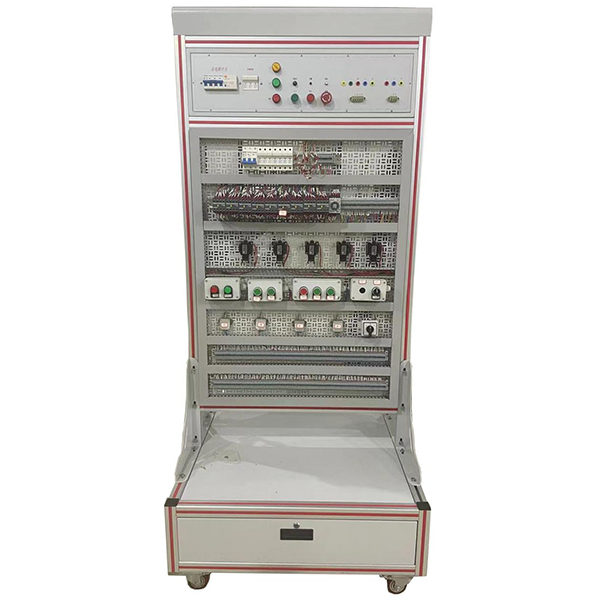

工業電氣調試與維修裝置（粉末制品機）,工業電氣控制實訓平臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下工業電氣調試與維修裝置（粉末制品機）,工業電氣控制實訓平臺。這樣能對用戶選型有非常大的幫助。
一、產品概述
本裝置是根據《電工》國家職業標準，結合各職業院校、技工院校相關課程教學大綱要求而研制，它是集培訓、實訓和考核鑒定為一體的多功能設備。包含了繼電接觸控制電路裝調維修、低壓電氣控制、電氣設備裝調維修、自動控制電路裝調維修等職業技能訓練，可對電氣控制電路的裝配、接線、調試、運行維護、故障維修等技術技能的訓練。
二、主要技術性能
1.輸入電壓：三相四（五）線制380V±10% 50HZ
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜2000m
3.裝置容量：＜1.5kVA
4.外形尺寸：880mm×800mm×2000mm
5.柜體材料：工業鋁型材和鐵質噴塑結構
6.安全保護措施：具有漏電保護電路和短路保護裝置，安全性符合相關的國家標準，所有材質均符合環保標準。
三、裝置特點
1.開放性：采用立式開放式安裝平臺，實訓操作直觀方便
2.綜合型：該裝置采用實際工業電氣線路為原型設計，安裝有粉末制品機綜合電氣控制電路，為職業技能培訓、考核、競賽提供綜合應用電氣控制線路平臺，接近工業現場
3.科學性：對于按鈕、行程開關等器件，裝置均將接線端子引出至外部端子排上，方便實訓和檢修過程對器件和線路的測量，避免為了測量拆卸器件的不方便
4.電氣線路采用線槽走線，整潔美觀、便于實訓考核時現場進行設置故障
5.實訓裝置出廠狀態為安裝、接線、調試完好，以保證器件、線路、電機等系統匹配的正確性
四、基本配置及功能
表1
|
序號 |
模塊 |
實訓模塊名稱 |
主要配置 |
數量 |
備注 |
|
1 |
實訓平臺 |
工業鋁型材及鐵質噴塑網孔架 |
尺寸：880mm×800mm×2000mm |
1臺 |
|
|
2 |
電源控制模塊 |
設有三相漏電保護器1只、熔斷器3只、啟動按鈕1只、停止按鈕1只、急停按鈕1只、電源電壓指示燈3只、電壓型漏電保護線路（帶漏電聲光報警、復位按鈕）1套、三相五線電源輸出（安全護套插座和接線端子雙輸出）1組、單相三線電源輸出（安全護套插座和接線端子雙輸出）1組、電源輸出安全防護罩。 |
2組 |
|
|
|
3 |
儲物抽屜 |
采用鋁合金抽屜拉手和靜音導軌，用于放置實訓元器件和工具等。 |
2只 |
|
|
|
4 |
電機 |
三相鼠籠式異步電動機 |
WDJ24三相交流380V/Y |
2臺 |
|
|
5 |
配件 |
實訓導線 |
采用高可靠護套結構手槍插連接線，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良，用于電機線路連接。 |
1套 |
|
五、實訓項目
1.粉末制品機電氣控制電路組成及控制原理
2.粉末制品機電氣控制電路模擬操作
3.粉末制品機電氣控制電路調試、運行與維修
