萬能銑床電氣技能實訓考核裝置(半實物),萬能銑床電氣技能實驗考核臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下萬能銑床電氣技能實訓考核裝置(半實物),萬能銑床電氣技能實驗考核臺。這樣能對用戶選型有非常大的幫助。

萬能銑床電氣技能實訓考核裝置(半實物),萬能銑床電氣技能實驗考核臺

在學習安裝機床控制線路的過程中，在講清楚電路原理及其注意事項之后，分組拆解控制電路板，讓學員自己動手試試，把各種接觸器、繼電器、熔斷器、按鈕和行程開關等一個個拆卸下來，一邊拆卸一邊看看它們的基本構成。然后又進行組裝，要求一邊組裝，一邊講述其工作原理，使學員掌握各個元件的基本功能，組裝完成之后再理解其使用方法就很容易了。這樣的教學過程，使得實踐操作與理論知識自然融合于教學之中，不知不覺地學到了理論知識和操作技能，學員也學得愉快，學員的學習熱情得到激發，記憶也比較深刻。中人教儀還研發了自動扶梯模型，財會實驗室設備，光機電一體化實訓考核裝置，透明液壓傳動實訓設備等教學設備。

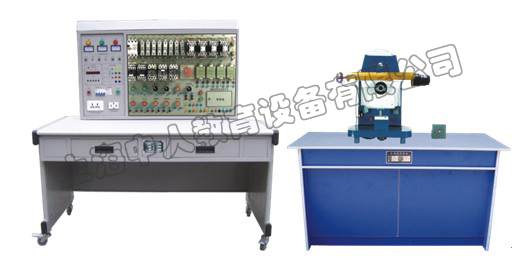

本裝置由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想設備。

一、萬能銑床電氣技能實訓考核裝置(半實物),萬能銑床電氣技能實驗考核臺實訓項目與目的

1、熟悉常用低壓電氣的機構、原理；

2、通過觀察機床模擬運動，了解機床的真實運動狀況；

3、掌握機床電器控制原理及各種保護裝置；

4、掌握機床常見故障發生部分現象及排除方法。

二、萬能銑床電氣技能實訓考核裝置(半實物),萬能銑床電氣技能實驗考核臺技術性能

1、輸入電源：三相四線（380V±10%  50Hz）

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)

3、裝置容量：＜1KVA

4、重    量：150kg

5、外形尺寸：1800mm×700mm×1250mm

三、萬能銑床電氣技能實訓考核裝置(半實物),萬能銑床電氣技能實驗考核臺構成

（一）主控屏

1、三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。

2、設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。

3、三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源。

4、實驗兼報警記錄儀（實驗管理器）：平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能。

（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。

（三）仿真機床一臺，通過電纜與機床電器裝載板相連接，演示機床的各種動作。

（四）實訓桌：桌體為鐵質雙層亞光密紋噴塑，桌面防火、防水、耐磨高密度板。

四、萬能銑床電氣技能實訓考核裝置(半實物),萬能銑床電氣技能實驗考核臺故障點設置一覽表
