1、動手實踐
即使認識，了解機械達到了很高的水平，但動手能力，實際操作不行，也還是不能夠適應機械工作。要讓學生學好機械制圖還需要培養學生的動手實踐能力，這包括兩個方面。
2、制造模型，幫助理解
如果讓中專學生對機械的理解僅僅停留在教師所講和想象中的話，那么學生也很難學好機械制圖這門課。要想讓學生更好地理解機械及其零部件，還需要制造出機械模型，讓學生直觀地觀察機械構造。教師的講解往往讓學生難以想象得到機械的結構，而模型教學法的優勢，就在這其中體現出來了：教師在教育學生認識了機械之前，一定要制造出機械模型來，讓每個學生都能夠用模型來簡單地認識所要學的機械部件；教師在教育學生認識機械之后，也一定要制造出模型，讓每個學生都能通過簡單地操作模型來重溫教師所講的知識。并且，學生還可以對機械進行觀察、測量，直觀地認識到機械的尺寸、構造。制造模型的教育方法，幫助學生更加立體地認識機械，也是高效的機械制圖教育方法。
3、動手實踐繪制機械
教師所講的各種機械知識和學生對機械的各種認識，在機械制圖方面，終歸是將三維的元件，轉化為二維的圖紙，這十分考驗學生的空間想象能力。教師在講完制圖方法和各種規范之后，就應該開始讓學生自己動手完成簡單的機械制圖了。這不僅可以增強學生的學習動力，更主要的就是鍛煉了學生的能力。教師在這個方面要做的，就是引導學生將空間想象轉化到紙面上，完成制圖。教師還應該讓學生多做練習，強化訓練，不斷地將學生所產生的錯誤一一指明，并對學生進行充分講解。通過學生的動手實踐，使他們的這種繪圖能力得到持久地提升，來幫助他們在以后的工作中可以熟練地應用知識。
4、動手實踐認識機械
動手實踐操作機械就是讓學生更加直觀地認識機械。學生在工作中遲早要見到各種各樣的機械，在學校內就觀察并使用了機械后，則可以在以后的工作中節省時間。學生的動手實踐不僅要操作機械，更要動手制造機械。學生在機械制造的過程中，可能會有和標準有差異的地方，甚至可能制造出不合格產品，這些錯誤都是因為學生對知識掌握不充分或是對制圖不能有正確的認識所造成的。因此通過制造機械元件，學生可以認識到自己對機械知識掌握不充分的地方，幫助學生更好的記憶機械知識。
5、機械制圖模型幫助教學

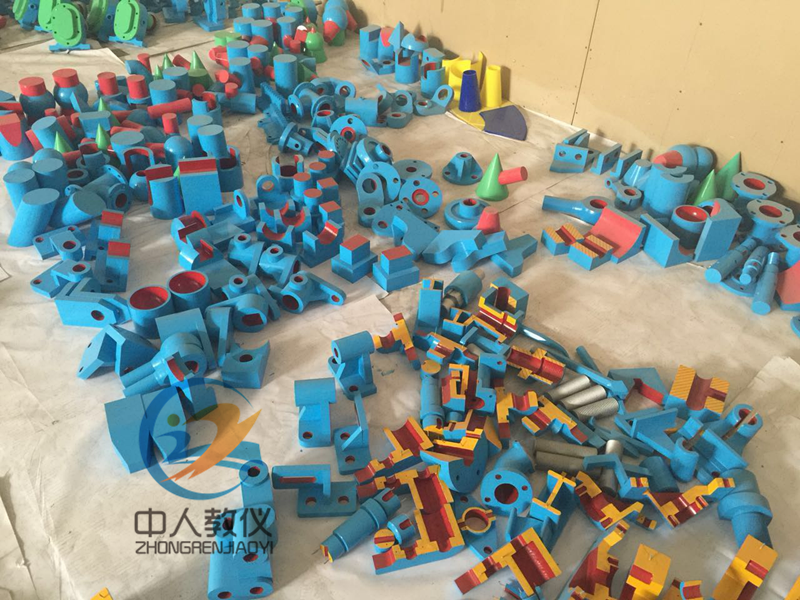

機械制圖模型是一套很實用的模型，他可以輔助教師進行三視圖和裝配圖的繪制。
|
