一、產品概述

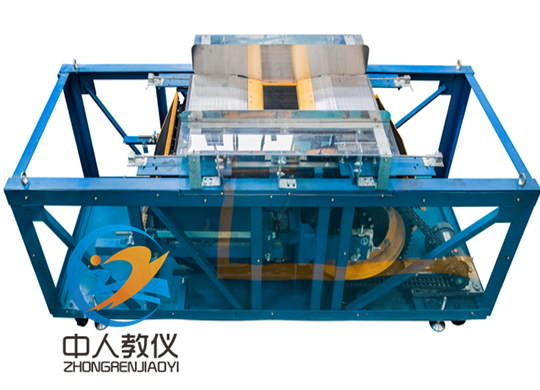

本裝置是根據自動扶梯維保要求，結合當前扶梯市場的實際情況，而開發的一種適合技能鑒定考核用的自動扶梯梯級拆裝實訓裝置。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。本裝置由金屬框架、驅動裝置、梯級傳動裝置、扶梯梯級等組成。受訓學員可以根據自動扶梯維修規范要求，借助該裝置對自動扶梯進行維修與保養實訓操作。
二、產品特點
整體外觀簡潔明了，占地空間小；
方便學員對自動扶梯內部結構的認識及操作；
方便指導老師對于學員的操作指導及安全監管；
采用真實機構器件，使學生學到的與實際應用的一致。
三、技術參數
外形尺寸：3000×1110×1250mm（長×寬×高）；
工作環境：海拔＜1000m；溫度-5℃～+60℃；
濕度25%RH～85%RH無水珠凝結；
環境空氣中不應含有腐蝕性和易燃性氣體；
工作電源： AC220V/380V ；
額定頻率：50/60Hz；
額定電流：3.5A/2.0A；
額定功率：750W；
額定轉速：1400/1700 r/min；
梯級寬度：600 mm；
減速機減速比：150：1；
整機功耗：≤0.5KW；
整機重量：≤1000KG；
四、實訓項目
1、梯級的拆裝操作；
2、梳齒板的調整；
3、梳齒前沿板的調整；
4、梯級鏈張緊的調整；
5、雙排曳引鏈的調整。
五、配置清單
|
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
備注 |
|
1 |
鋼結構框架 |
材料：Q235標準型鋼；表面噴漆處理 |
1 |
套 |
|
|
2 |
減速機 |
電機功率：750W；減速機減速比：150：1；工作電壓：AC220V/380V；額定電流：3.5A/2.0A；額定轉速：1400/1700 r/min； |
1 |
套 |
減速機接線方法有AC220V/380V兩種接線方法。 |
|
3 |
驅動鏈 |
節距：31.75mm； |
2 |
條 |
|
|
4 |
梯級 |
材料：不銹鋼；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； |
1 |
套 |
|
|
5 |
梯級傳動鏈 |
節距：133.33mm；梯級距：400mm；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； |
2 |
條 |
|
|
6 |
張緊裝置 |
梯級鏈輪齒數：16；單位節距分度圓直徑：5.1258； |
1 |
套 |
含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等； |
|
7 |
控制柜 |
中人定制 |
1 |
套 |
接觸器：施耐德； |
|
8 |
移動檢修開關 |
|
1 |
個 |
|
|
9 |
移動行燈 |
DC220V |
1 |
個 |
|
|
10 |
實訓工具 |
|
1 |
套 |
詳見配套工具清單 |
|
11 |
資料 |
相關說明書 |
1 |
套 |
|
