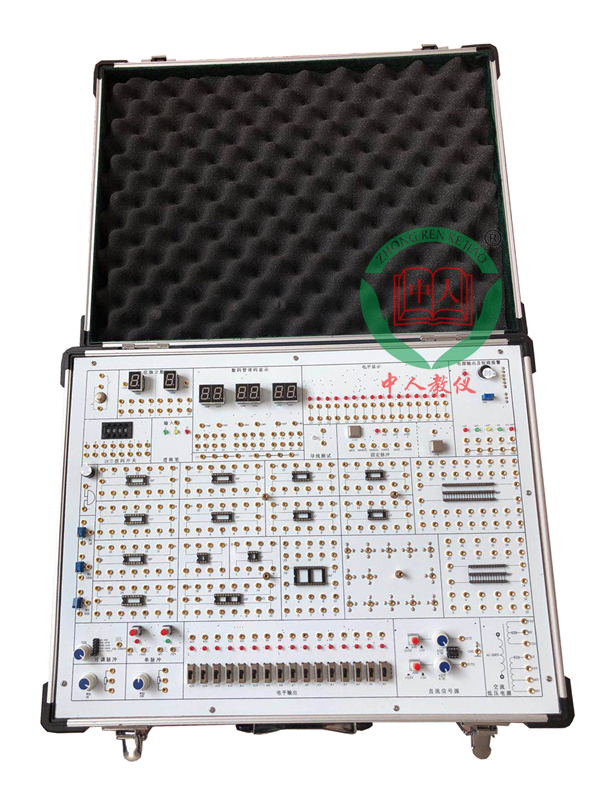

模電數電實驗箱,模電數電實訓室設備是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下模電數電實驗箱,模電數電實訓室設備。這樣能對用戶選型有非常大的幫助。
實驗項目：
數字基礎實驗：
實驗一 門電路邏輯功能與測試
實驗二 組合邏輯電路（半加器、全加器）
實驗三 觸發器(一)基本RS觸發器、門控D觸發器、邊沿JK觸發器
實驗四 觸發器(二)三態觸發器及鎖存器
實驗五 時序電路測試與研究
實驗六 計數器與移位寄存器
實驗七 譯碼器和數據選擇器
實驗八 多諧振蕩器及單穩態觸發器
實驗九 555時基電路及其應用
模擬基礎實驗：
實驗一 單級共射放大電路
實驗二 射級跟隨電路
實驗三 電壓串聯負反饋放大電路
實驗四 差動放大電路
實驗五 集成運算放大器
實驗六 集成電路RC正弦波振蕩器
實驗七 波形發生電路
實驗八 LC振蕩器及選頻放大器
教學設備技術性能：
1、電源：輸入：AC 220V±10%；輸出：DC +5V/3A，±12V/1A；采用過壓、過流保護措施，抗短路能力強。
2、連續可調信號源：0.5Hz-40Hz、400Hz-40KHz、4KHz-350KHz 的方波、正弦波、三角波等。
3、單次脈沖連續信號：0V-5V 單脈沖,輸出正、負兩種脈沖，脈沖幅值為TTL 電平。
4、數字頻率計：五位數碼管顯示待測信號的頻率，范圍0-20MHZ，可監示信號源的輸出頻率及外測輸入信號的頻率。
5、12 路時鐘信號源：提供1Hz、2Hz、8Hz、32Hz、128Hz、512Hz、1KHz、16KHz、131KHz、262KHz、524KHz、1MHz 等。輸出均為TTL 電平。
6、數碼管及BCD 碼顯示電路：供數字鐘、日歷等實驗顯示用。
7、至少16 位邏輯電平開關：置于1時輸出為高電平。置于0 時輸出為低電平。
8、至少16 位邏輯電平指示：高電平“1”送入時LED 亮，反之則不亮。
9、邏輯測試電路：TTL 電平。
10、標準鎖緊插座： 14 腳、16 腳、20 腳、40 腳等自鎖緊插座。
11、豐富的元件庫：可置換各種分立元件。
12、精密可調電位器：1K、10K、100K等。
13、最好有可擴展實驗區：用戶可自主設計實驗和開發，進行相關的課程畢業設計，具有很好的開放性和擴展性。
14、一定有ISP 編程實驗擴展區。
15、采用高強度鋁合金保護箱，使用安全可靠。
硬件特點：
1、具有較好的開放性和可擴展性，用戶可進行自主設計性實驗和開發,支持相關的課程和畢業設計。
2、具有較高的系統安全性，電源部分有短路保護， 使各芯片及分離元器件免受損傷。
3、提供了非常豐富的信號源，靈活多變的硬件資源。
4、采用2.0MM進口版材,φ2大孔可疊插式自鎖緊插件，牢固可靠。
5、配有多種實驗板可根據不同的實驗內容，選擇相關實驗板，并方便地插接到主板實驗區中；可裝卸固定電路實驗板。可按課程要求，配置各種實驗電路模塊，用做學生搭建電子開發平臺。
配有CPLD大規模數字電路設計模塊，可供二次開發數字電路設計等實驗，與PC機并口通訊連接方便可靠。
提供詳盡的實驗指導書、原理圖、實驗連接線。
