電力系統微機監控試驗系統,電力系統微機實訓室設備,電力系統微機操作系統是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下電力系統微機監控試驗系統,電力系統微機實訓室設備,電力系統微機操作系統。這樣能對用戶選型有非常大的幫助。

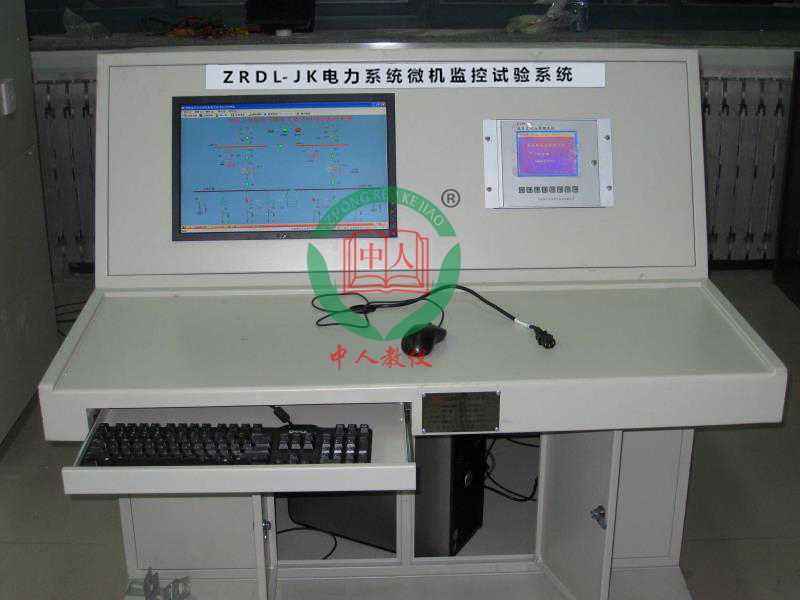

產品名稱：電力系統微機監控試驗系統
產品品牌：中人
產品型號：ZRDL-JK
產品特點：⑴支持多種網絡結構：支持保護單網/雙網、監控單網/雙網和單雙網混合結構；可與監控系統共享網絡，也可單獨組網。
⑵在通信規約上，系統采用MODBUS規約，這種規約的優點在于其開放性好，能夠很方便地兼容其他廠家的設備。
⑶提供圖形編輯系統，圖形畫面可在線編輯和保存；保護裝置的監視完全采用圖形顯示界面，畫面美觀、組態靈活、操作方便。
⑷提供多種通訊接口，如以太網、RS232/485串口、，可以根據實際情況，方便地進行結構擴充和與其他廠家的設備進行連接。
⑸采用規約轉換器，便于系統擴充，能將硬件故障造成的影響降低到最小。
⑹實現電力系統的“四遙”功能。
⑺反映“多機電力網”電能的生產、傳輸、分配和使用的全過程，具有信息化和數字化的特點，實現電力系統的調度自動化。
⑻能與多臺電力系統綜合自動化實驗系統相聯，可擴展。
⑼實驗系統安全可靠、操作靈活方便、物理現象直觀。
⑽可以外接計算機和投影儀，以便實現計算機仿真和模擬電力系統模擬屏。
⑾軟件運行系統要求支持Windows2000/XP/Win7平臺，軟件界面友好，能以報表 的形式反映試驗結果。
能完成下述實驗：
（1）電力系統運行方式實驗；
（2）切機、切負荷等穩定實驗；
（3）電力系統負荷調整實驗；
（4）電力系統潮流分析實驗；
（5）電力系統故障計算分析實驗；
（6）電力系統實時監控；
（7）電力系統有功功率平衡和頻率調整實驗；
（8）電力系統無功功率平衡和電壓調整實驗；
（9）電力網的電壓和功率分布實驗；
（10）遙控、遙測、遙信、遙調四遙實驗。
基本參數
1、基本參數
1) 型號：
2) 供電電源：三相五線供電380V，
3) 功率： 不大于1KW；
4)尺寸：1200mm*1400mm*1000mm（高*長*寬，熱鍍鋅板噴塑）
5) 防護等級：IP45
環境條件
環境溫度
工作：－10℃～+50℃
貯存：－25℃～ ＋60℃ 在極限值下不施加激勵量，設備不出現不可逆變化，溫度恢復后裝置應能正常工作；
相對濕度：<85%HR，無凝露
大氣壓力：86~106kＰa
海拔高度：<4000m
其它條件：設備周圍的空氣中不應含有帶酸、堿、腐蝕或爆炸性的物質。
絕緣性能
絕緣電阻：設備所有電路與外殼之間絕緣電阻在標準實驗條件下，不小于100MΩ。
介質強度：設備所有電路與外殼的介質強度能耐受交流50Hz，電壓2KV(有效值)，歷時1min 試驗，而無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的75%。
沖擊電壓：設備的導電部分對外露的非導電金屬部分及外殼之間，在規定的試驗大氣條件下，能耐受幅值為5KV的標準雷電波短時沖擊檢驗。
機械性能
工作條件：能承受嚴酷等級為１級的振動響應、沖擊響應檢驗；
運輸條件：能承受嚴酷等級為１級的振動耐久、沖擊耐久及碰撞檢驗
參考尺寸：長1400mm、寬1000mm、高1100mm三組合計算機操作臺，臺子配有多功能抽屜柜，鍵盤滑板等。
操作臺帶有滾輪方便移動。
系統平臺
電網系統SCADA監控綜合自動化軟件系統的軟、硬件設計基于開放式系統規范要求，系統軟件采用客戶/服務器結構，它可以減少網絡負荷，提高系統配置的靈活性，監控系統即可配置為獨立的服務器、客戶機，也可配置為客戶、服務器合二為一的模式，服務器模塊采用互為熱主備的雙冗余模式，監控系統可以運行在支持WIN7/win xp/WindowsNT/2000操作系統的任意硬件平臺，包括PC、ALPHA或其它任何類型的工作站。
電力監控綜合自動化軟件系統：描述如何啟動在線監控系統；如何利用系統主菜單和工具欄進行常用操作；如何在監控畫面中進行數據監視和操作；如何在事件列表中進行越限報警，變位信息，操作結果的查詢；如何使用實時曲線和歷史曲線對數據進行趨勢分析；如何打印報表和接線圖；如何進行事故追憶。同時詳細描述報表的制作以及曲線的定義等等。
