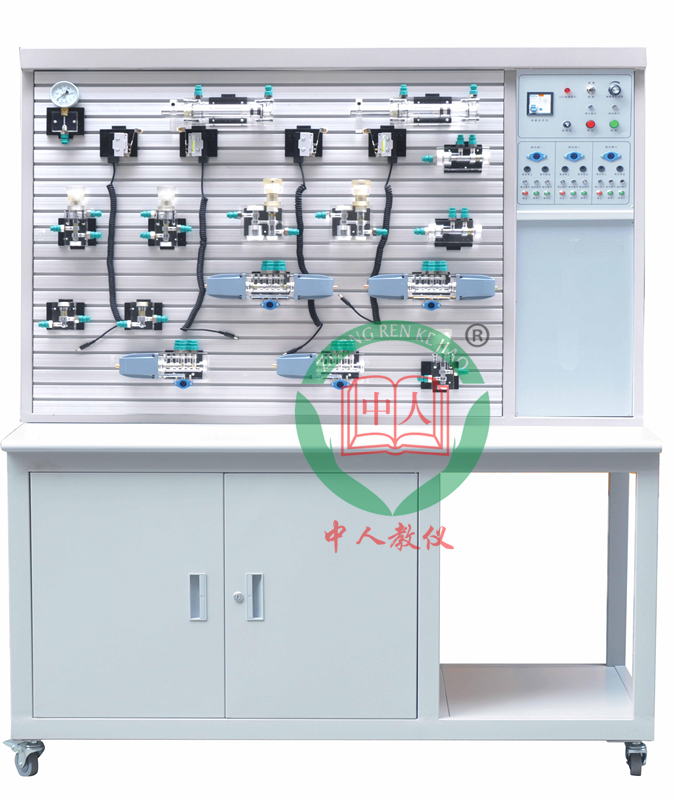

產品名稱：透明液壓傳動演示系統
產品品牌：中人
產品型號：ZRYPL-01A
產品特點：透明液壓傳動演示系統主要由實驗桌、實驗臺、液壓元件和電器控制器件等組件組成。
一、液壓基本實驗的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
二、主要技術參數
1、電源：AC220V 50Hz
2、直流電源：輸入AC220V 輸出DC24V/2A
3、液壓實驗油泵電機功率：250W 配有專用的穩壓直流電機調速器
調速范圍：0－1700r/min
4、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。
5、實驗油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）
6、電磁換向閥：AC24V 吸力30N
7、實驗臺外型尺寸：1330mm×650mm×1750mm
三、主要特點
1、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌柜內存放液壓元件等。
2、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實驗元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、實驗控制單元采用獨立的繼電器控制單元進行電氣控制。
四、透明液壓配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
備注 |
|
1 |
實驗桌 |
|
1張 |
|
|
2 |
實驗臺 |
|
1臺 |
|
|
3 |
繼電器控制模塊 |
|
1塊 |
|
|
4 |
雙作用油缸（帶行程撞塊） |
透明元件 |
2只 |
|
|
5 |
二位二通電磁換向閥 |
透明元件 |
1只 |
|
|
6 |
二位四通電磁換向閥 |
透明元件 |
2只 |
|
|
7 |
三位四通電磁換向閥（O型） |
透明元件 |
1只 |
|
|
8 |
三位四通電磁換向閥（H型） |
透明元件 |
1只 |
|
|
9 |
三位四通電磁換向閥（M型） |
透明元件 |
1只 |
|
|
10 |
彈簧回位油缸 |
透明元件 |
1只 |
|
|
11 |
增壓油缸 |
透明元件 |
1只 |
|
|
12 |
輔助油箱 |
透明元件 |
1只 |
|
|
13 |
單向閥 |
透明元件 |
2只 |
|
|
14 |
液控單向閥 |
透明元件 |
2只 |
|
|
15 |
溢流閥（直動式） |
透明元件 |
2只 |
|
|
16 |
溢流閥（先導式） |
透明元件 |
1只 |
|
|
17 |
節流閥（直動式） |
透明元件 |
1只 |
|
|
18 |
調速閥 |
透明元件 |
2只 |
|
|
19 |
順序閥 |
透明元件 |
2只 |
|
|
20 |
減壓閥 |
透明元件 |
1只 |
|
|
21 |
二位四通行程換向閥 |
透明元件 |
1只 |
|
|
22 |
三位五通手動換向閥 |
透明元件 |
1只 |
|
|
23 |
壓力繼電器 |
透明元件 |
1只 |
|
|
24 |
壓力表 |
透明元件 |
3只 |
|
|
25 |
三通接頭 |
透明元件 |
7只 |
|
|
26 |
四通接頭 |
透明元件 |
3只 |
|
|
27 |
行程開關（常開） |
|
2只 |
|
|
28 |
行程開關（常閉） |
|
2只 |
|
|
29 |
透明液壓皮管 |
|
20米 |
|
|
30 |
油盤 |
|
1只 |
|
|
31 |
油箱 |
|
1只 |
|
|
32 |
機泵組 |
|
1套 |
|
|
33 |
L-HL46號液壓油 |
|
5kg |
|
|
34 |
電磁閥通用連接線 |
|
3條 |
|
|
35 |
壓力繼電器插頭線 |
|
1條 |
|
|
36 |
螺絲刀6×100（一字、十字） |
|
各1把 |
|
|
37 |
剪刀 |
|
1把 |
|
|
38 |
活動板手 |
|
1把 |
|
|
39 |
尖嘴鉗 |
|
1把 |
|
|
40 |
內六角扳手M5 |
|
1把 |
|
|
41 |
內六角扳手M6 |
|
1把 |
|
|
42 |
內卡簧鉗 |
|
1把 |
|
|
43 |
外卡簧鉗 |
|
1把 |
|
|
44 |
快速油接頭 |
|
5只 |
|
|
45 |
透明液壓使用說明書 |
|
1冊 |
|
