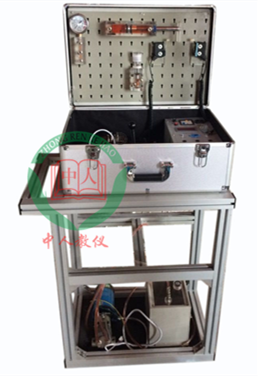

產品名稱：便攜式透明液壓傳動實驗箱
產品型號：ZRYY-BX
產品品牌：中人
產品教學范圍：適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實訓教學。
一、實訓項目
1、用O型換向閥的換向回路。
2、進油節流調速回路。
3、回油節流調速回路。
4、行程開關換向回路。
5、用減壓閥的減壓回路。
6、壓力調定回路。
7、手動換向閥的換向回路
8、定量泵調速回路
二、技術性能
1、輸入電源：單相三線220V，50Hz
2、裝置容量：<0.3KVA
3、定量齒輪泵：額定壓力1.6MPa,額定流量：4L/min
4、直流調速電機：額定電壓：AC220V，額定功率：180W，額定轉速：1400r/min
5、外開尺寸：550mm*370mm*230mm
三、系統特點
1、液壓元件以透明有機玻璃外殼為主，工作介質為白色液壓油，系統工作時可清晰觀察到液壓元件閥芯的工作過程，直觀性強。
2、液壓元件管路以透明軟管連接，結構緊湊、連接可靠、不漏油。
3、箱子集元件元件、液壓泵站、調速電機及電氣控制部分為一體箱，教師可方便的將設備帶入課堂進行現場演示教學和實物講解
四、產品概述
便攜式透明液壓傳動實驗箱可進行液壓傳動演示、液壓傳動基本回路（壓力、流量 、方向控制回路）。
配置清單
|
序號 |
名 稱 |
規 格 型 號 |
數量 |
|
1 |
實訓箱 |
550mm*370mm*220mm。 |
1套 |
|
2 |
實訓對象-主框架 |
采用：40×40工業鋁合金型材，實訓平臺采用：A3冷軋鋼板，表面密紋噴塑處理。 |
1臺 |
|
3 |
油箱 |
|
1件 |
|
4 |
電氣控制面板 |
電源部分、繼電器 |
1 |
|
5 |
液壓油 |
紅色 |
10斤 |
|
6 |
直流調速電機 |
功率：180W工作電壓：220V |
1只 |
|
7 |
齒輪油泵 |
額定排量≥6ml/rev 額定壓力≥1.6MPa |
1只 |
|
8 |
調速器 |
90-1400r/min |
1個 |
|
9 |
雙作用單出桿油缸 |
透明液壓元件 |
1個 |
|
10 |
三位五通手動換閥 |
透明液壓元件 |
1個 |
|
11 |
三位四通電磁換向閥（O） |
透明液壓元件 |
1個 |
|
12 |
直動式溢流閥 |
透明液壓元件 |
1個 |
|
13 |
先導式減壓閥 |
透明液壓元件 |
1個 |
|
14 |
節流閥 |
透明液壓元件 |
1個 |
|
15 |
壓力表座 |
透明液壓元件 |
1個 |
|
16 |
耐震壓力表 |
硅油耐震 |
1個 |
|
17 |
閉鎖式液壓接頭連接線 |
|
1套 |
|
18 |
電磁閥通用連接線 |
|
1根 |
|
19 |
實驗指導書 |
紙質 |
1冊 |
|
20 |
電源線 |
|
1條 |
|
21 |
行程開關 |
|
2個 |
