機械拆裝實訓室方案,機械拆裝操作臺,減速器拆裝,機床夾具拆裝,模具拆裝

序號

名稱

技術參數

1

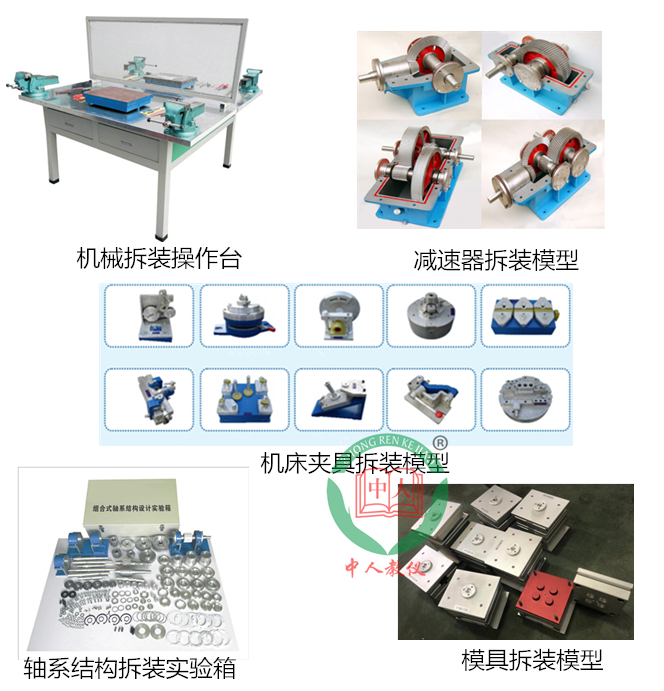

ZRQG-07A2機械拆裝操作臺

本公司生產鉗工實驗室設備根據教學要求與多家工廠共同開發生產，該產品配備的鉗工工具通用化，標準化和專用化，可提高學生的操作技術和動手能力。鉗工大多是在鉗工臺上用手工工具操作，對工件進行加工。手工操作的特點是技術性強，加工質量的好壞主要取決于操作者技術水平的高低，它的工作范圍較廣，具有萬能性和靈活性的優勢且不受設備、場地等條件的限制，因此凡是采用機械加工方法不太適宜或難以進行機械加工的場合，通常由鉗工來完成，尤其是機械產品的裝配、調試、安裝和維修等更需要鉗工，所以說鉗工不僅是機械制造工廠中應用最廣泛的工種之一，因此鉗工實驗室設備也是各大院校，技校不可缺少的實訓教學產品。

實訓臺為鐵質雙層亞光密紋噴塑結構，材料厚度為1mm；桌面為木質材料，外形尺寸為150×150×80，且有橡膠墊一塊附于桌面上，保護操作臺面。整體結構堅固，造型美觀大方。實訓臺設有四個抽屜（帶鎖）分別用于放置工具及資料等。

可完成實訓項目

任務一：正六邊形加工

1.劃線

2.鋸、銼基準面

3.鋸、銼平行面

4.鋸、銼第三、四面

5.鋸、銼第五、六面

任務二：銼配凹凸體

1.工藝分析和劃線

2.加工凸形體

3.加工凹形體

4.孔加工與攻螺紋

任務三（綜合）：螺母加工

1.劃線——根據圖樣，在工件表面上劃出加工界線

2.鏨削——將工件鏨削加工成六角體

3.銼削操作——對鏨削后工件表面進行銼削加工

4.鋸削操作——把銼削完工的六角體鋸成四段（長度為10mm）

5.鉆孔操作

6.攻絲和套螺紋操作

2

ZRJX-JSQ減速器拆裝模型

一、減速器功能

減速器系指原動機與工作機之間獨立的閉式傳動裝置，用來降低轉速和相應地增大轉矩。本系列減速器專供學校開設“減速器拆裝實驗”用。實驗?zāi)康脑谟谧寣W(xué)生了解減速器的基本結構，減速器的裝配技術要求，為正確選用減速器類型和設計減速器裝配圖提供知識支持。

3

ZRJX-1軸系結構拆裝實驗箱

一、主要特點：

1、本實驗箱具有軸系結構設計和軸系結構分析兩大實驗功能，培養學生的機構設計能力具有良好的使用效果；

2、零件軸的結構形式多樣，使學生的靈活性和多樣樣有更深入的了解

3、軸及軸上零件定位準確、固定可靠、軸上零件便于拆裝和調整。

4、基本零件中共有68種125件，另配有標準件7類166件，

5、能方便地組合出數三十一種軸系結構方案，具有內容系統，方案多樣的優點。

6、配有實驗指導書和裝拆工具供學生按照設計思路進行裝配和模擬設計。

7、實驗箱可供5-7人使用。

二、實驗內容：

1、單級齒輪減速器輸入軸設計

2、二級齒輪減速器輸入軸設計

3、二級齒輪減速器中間軸設計

4、蝸輪蝸桿輸入軸設計

5、錐齒輪減速器輸入軸設計

6、齒輪傳動的軸系設計

三、實驗臺主要技術參數：

1、實驗零件大部分采用鋁合金制作

2、外形尺寸： 580x360x160

2：重量：約20KG

部分實驗項目

1、單---球組合                      17、單---球---墊---壓密組合

2、單---球---墊組合                  18、單---球---雙---平推---墊---軸---齒組合

3、單---球---環組合                  19、單---推---墊---外調組合

4、單---球---嵌組合                  20、單---推---軸---蝸組合

5、單---球---嵌---套組合              21、單---球調---墊組合

6、單---推---墊組合                  22、單---球---軸擋組合

7、單---球---蓋---嵌---套組合          23、單---球---墊---軸擋---嵌組合

8、單---推---蓋---嵌---齒組合          24、單---球---墊---軸擋組合

9、單---推---墊組合                  25、單---球---墊---中軸---齒組合

10、單---球---墊---軸---齒組合         26、單---調心---墊---中軸---齒組合

11、單---推---墊---軸---齒組合         27、單---球---墊---中軸---齒---悶組合

12、單---推---墊---中軸---齒組合       28、單---球---墊---中軸---齒---悶---密組合

13、單---球---雙---推---墊---軸---齒組合    29、單---背推---墊組合

14、套---雙---推---墊---軸---錐組合        30、單---球---雙---背推---墊---軸---齒組合

15、套---雙---推---墊---軸---推---鎖組合   31、單---調心---雙---背推---墊---軸---齒組合

16、單---球---墊---密組合

4

ZRJX-8J機床夾具拆裝模型

5

ZRJX-10M模具拆裝模型
