發電系統動模實訓裝置,發電系統實驗裝置,發電系統模擬實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下發電系統動模實訓裝置,發電系統實驗裝置,發電系統模擬實驗臺。這樣能對用戶選型有非常大的幫助。

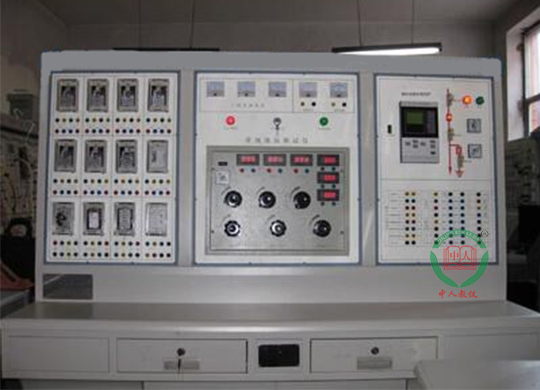

產品名稱：發電系統動模實訓裝置
產品型號：ZRDL-FD2000
產品品牌：中人
產品適用范圍：該實驗裝置不僅可以滿足本科生《電力系統分析》、《電力系統自動化》、《電力系統繼電保護》、《電機學》、《工廠供電》、《電力系統調度自動化》等課程多層次的實驗教學、實訓要求、還為研究生、相關專業老師和工程技術人員進行發電廠自動化、變電站監控、電力系統運行研發提供實驗對象。
技術指標>
1、基本參數
1)型號:ZRDL-FD2000
2)供電電源:三相五線AC380V,
3)頻率:50Hz;
4)功率:1.5KW
5)實驗臺尺寸:2100mmx820mmx1610mm(長x寬x高,鋼質噴塑結構)
6)重量:130kg
2、絕緣性能
◆絕緣電阻:裝置所有電路與外殼之間絕緣電阻在標準試驗條件下,不小于100MΩ
◆介質強度:裝置所有電路與外殼的介質強度能耐受交流50Hz,電壓2KV(有效值),歷時1min試驗,而無絕緣擊穿或閃絡現象。當復查介質強度時,試驗電壓值為規定值的75%
3、沖擊電壓
導電部分對外露的非導電金屬部分及外殼之間,在規定的試驗大氣條件下,能耐受幅值為5KV的標準雷電波短時沖擊檢驗。
4、抗干擾能力
裝置能承受GB/T14598.13規定的頻率為1MHz及100KH衰減振蕩波(第一個半波電壓幅值共模為2.5KV,差模為1K)脈沖干擾試驗;
裝置能承受GB/14598.14規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗;
裝置能承受GB/T14598.9規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗;
裝置能承受GB/T14598.10規定的嚴酷等級為ⅣV級的快速瞬變干擾試驗。
5、機械性能
工作條件:裝置能承受嚴酷等級為1級的振動響應、沖擊響應檢驗;
運輸條件：裝置能承受嚴酷等級為1級的振動耐久、沖擊耐久及碰撞檢驗。
6、環境溫度
工作:-10℃~+50℃
貯存:-25℃~+70℃;在極限值下不施加激勵量,裝置不出現不可逆變化,溫度恢復后裝置應能正常工作;大氣壓力:86-106kPa(相當于海拔高度2km及以下)
相對濕度:不大于95%,無凝露;其它條件:裝置周圍的空氣中不應含有帶酸、堿、腐蝕或爆炸性的物質。
裝置主要配置
裝置中所配置的軟件和硬件均為工業級產品,并在國內電力系統中有廣泛的應用。
◆A/B型微機保護裝置
數字式發電機接地保護裝置(A型)
數字式發電機差動保護裝置(A型)
數字式發電機后備保護裝置(B型)
V-1系統故障發生器
◆常規繼電器配置
頻率繼電器
頻率繼電器
電流繼電器
欠電壓繼電器
過電壓繼電器
實驗項目：
◆常規繼電器特性試驗
頻率繼電器特性試驗
電流繼電器特性試驗
欠電壓繼電器特性試驗
過電壓繼電器特性試驗
電流速斷保護實驗
過負荷保護實驗
低電壓啟動過電流保護實驗
復合電壓啟動過電流保護實驗
◆數字發電機接地保護
發電機3UO定子接地保護實驗
發電機三次諧波比率式定子接地保護實驗
發電機三次諧波自調整式定子接地保護試驗
發電機3IO定子接地保護實驗
發電機轉子一點接地保護實驗
發電機轉子二點接地保護實驗
故障錄波 事故記錄 告警記錄 通信等功能
◆數字發電機差動保護
縱差保護功能
橫差保護功能
高靈敏差保護功能
CT斷線檢測與閉鎖功能,CT飽和判別功能
非電量保護功能
故障錄波 事故記錄 告警記錄 通信等功能
◆數字發電機后備保護實驗
復合電壓閉鎖過流保護功能
失磁保護功能
負序過流保護功能
負序功率方向保護功能
逆功率保護和程控跳閘逆功率保護功能
過負荷保護功能
過電壓保護功能
過頻及低頻保護功能
PT斷線檢測功能
故障錄波,事故記錄,告警記錄,通信等功能
裝置簡介
發電系統動模實訓裝置為A型和B型兩套系統,發電系統模實訓裝置是我公司依據高等院校電氣工程及其自動化專業本科生教材研制的新一代工業級多功能綜合實驗裝置。改實驗裝置功能齊全,自動化程度高,遵循國家相關標準,操作規范符合電力系統實際操作規程。
