光伏發電實驗箱,光伏發電系統實驗裝置,光伏發電教學設備

可完成實驗項目

太陽能光伏電池基本特性參數實驗

太陽能光伏電池光譜特性實驗

環境對太陽能光伏電池特性影響實驗

太陽能光伏電池與直接負載實驗

太陽能控制器工作原理實驗

光伏逆變器工作原理實驗

光伏發電系統實驗

主要參數

1、太陽能電池組件：單晶組件，最大輸出功率5W，工作電壓16.8V，工作電流0.3A，尺寸(306×216×25mm）。

2、模擬光源：飛利浦300W鹵鎢燈，距離、光強均可手動調節，調節距離0-80cm，調節功率0-300W。

3、手持照度計：測量范圍1-50000Lux，精度±4%rdg±0.5%f.s。

4、儀表顯示單元：2個直流電壓表DC0-50V；2個直流電流表DC0-5A；1個交流電壓表AC0-300V；1個交流電流表AC0-2A。

5、觸摸屏：采用4.3〞嵌入式一體化觸摸屏；實時監測系統發電、用電與環境參數等信息；具有歷史曲線顯示。

6、蓄電池：鉛酸電池12V/7.2AH。

7、太陽能控制器：DC12V/24V自動切換、額定電流DC10A、PWM(脈沖寬度調制)方式充電；具有充放電指示、電池狀態指示、溫度補償等功能；具有蓄電池反接、夜間防反沖、防雷、光伏限流、過充、過放、負載過載、短路等保護功能；具有光控/時控輸出模式控制功能。

8、離網逆變器：輸入電壓DC12V；輸出AC220V±10%、50HZ、150VA、純正弦波；輸入輸出采用高頻變壓器隔離；具有過欠壓關斷、過載、過溫等保護功能。

9、直流阻性負載：直流LED指示燈。

10、直流感性負載：直流風扇。

11、交流阻性負載：交流LED指示燈。

12、交流感性負載：交流風扇。

13、可調功率電阻：可變電阻（0-2K）。

技術性能

輸入電源：AC220V±10% 50HZ

工作環境：溫度-25℃～+55℃、相對濕度0…85%RH(25℃)、海拔<4000m

裝置容量：<0.35KVA

安全保護：帶電源指示、短路和接地保護，安全符號國家標準

外形尺寸：560×400×180mm

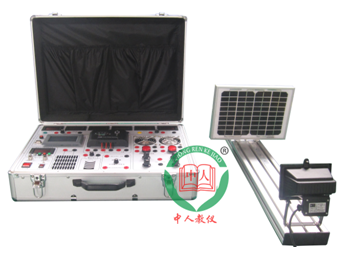

光伏發電實驗箱采用模塊化結構設計，各單元合理布局，電氣測試點均采用安全的香蕉插孔與實驗導線連接；模擬光源與太陽能電池板置于滑臺的兩端，光源的強度與距離均可手動調節。電池板的背面置有溫度傳感器，方便測量組件的溫度變化；儀表單元實時采集系統發用電信息，并傳遞給組態觸摸屏，進行綜合監測，此外配有遠程通訊接口，可將數據遠程傳遞給上位機，能對數據進行報表存儲、查詢和打印；實驗裝置內集成了太陽能控制器、蓄電池、離網逆變器以及交直流負載，可以組成小型離網型獨立光伏發電系統，是模擬太陽能發電的綜合性實驗裝置。
