PLC與單片機實訓裝置,PLC操作實驗臺,PLC控制實驗臺是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下PLC與單片機實訓裝置,PLC操作實驗臺,PLC控制實驗臺。這樣能對用戶選型有非常大的幫助。
PLC與單片機實訓裝置,PLC操作實驗臺,PLC控制實驗臺

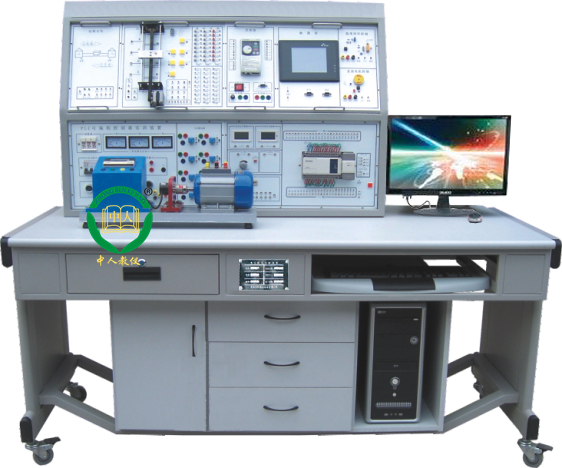

參考圖片
實訓項目
（一）PLC模擬對象基本應用實訓
1.基本指令的練習
2. 模擬電機正反轉控制
3.LED數碼管
4. 十字路口交通燈
5. 自動送料裝車
6. 水塔水位自動控制
7 .自動成型機系統
8.多液體
9.天塔之光
10.四層電梯
11.郵件分揀
12.自動洗衣機
13.音樂噴泉
14.自動售貨機
15軟件仿真控制
16.PLC控制電動機正反實訓
17．PLC控制臺三相異步電動機自鎖運行控制
18.PLC控制臺三相異步電動機Y/△啟動控制
“PLC與單片機實訓裝置”是根據國家勞動和社會保障部職業技能鑒定中心為PLC,維修電工技師、高級技師的職業培訓與技能鑒定而研制的。
實訓對象、仿真軟件、組態軟件于一體。適合PLC可編程控制實訓
裝置特點
（一）實訓裝置均由控制屏、實訓桌、PLC主機組件、實訓模塊等組成。
（二）采用掛件結構，能完成邏輯、模擬等的控制實訓教學。
技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3.裝置容量：＜0.5KVA
4.外形尺寸：1700mm×700mm×1300mm
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模擬對象掛箱、交流電機、接觸器、工控組態軟件、仿真軟件等組成。
（一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
1、三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護。
2、直流電源：直流電壓0～15V可調輸出一路，直流電流0～20mA可調輸出一路。
3、直流電壓/電流表：由三位半A/D轉換器ICL7107和LED共陽極紅色數碼管等組成，電壓表量程0～200V、輸入阻抗為10MΩ；電流表量程0～200 mA。
4、功能模塊：八位電平顯示、八位邏輯電平輸出、方向顯示、八音盒、直流24V繼電器、信號轉換座若干。
5、PLC主機實訓組件：配置三菱FX3U-48MR主機，配套USB編程電纜。
（PLC實訓臺增加1.定位模塊FX2N-1PG, 2.模擬量輸入輸出模塊FXON-3A, 3.通訊模塊3U-485-ADP, 4.溫度模塊FX2N-4AD-TC, 5.人機界面昆侖觸摸屏TPC1061TD, 6.三菱伺服驅動器+伺服電機， 7.三菱D740 0.75K變頻器）
6.交流接觸器CJX2-0910 3個（設計成插線接口，插線防觸電安全可靠）
7.凳子 4張
（二）實訓掛箱
1.基本指令的練習
2. 模擬電機正反轉控制
3.LED數碼管
4. 十字路口交通燈
5. 自動送料裝車
6. 水塔水位自動控制
7 .自動成型機系統
8.多液體
9.天塔之光
10.四層電梯
11.郵件分揀
12.自動洗衣機
13.音樂噴泉
14.自動售貨機
15軟件仿真控制
三相鼠籠異步電機：交流380V/△
實訓桌實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左側設有一個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
