水源熱泵性能測試實驗臺,水源熱泵實訓裝置

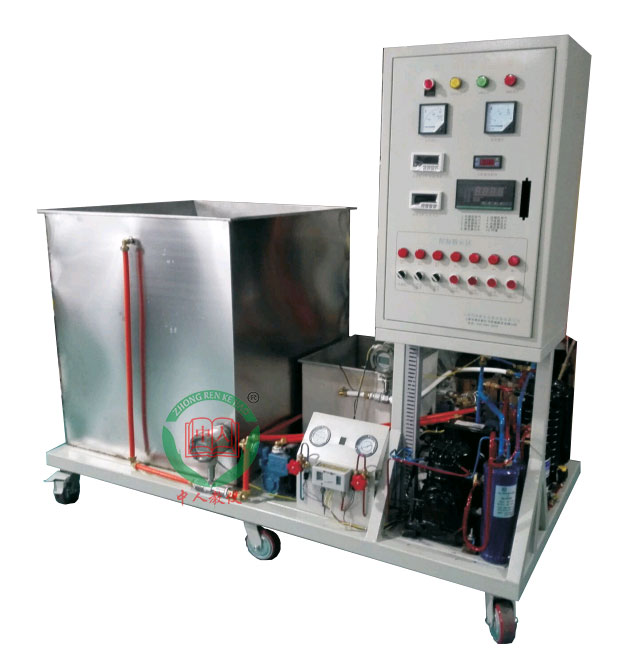

參考圖片

教學實驗用－水熱泵性能測試實驗臺系統采用134a或R22為制冷劑，本系統能獲得適宜的冷凝溫度和蒸發溫度，能提高制冷系統的性能。

水源熱泵性能測試實驗臺,水源熱泵實訓裝置技術指標：
1、制冷量可在3kW－8kW范圍選擇。
2、系統冷卻水系統進出口水溫為30/35℃，冷凍水系統進出口水溫為12/7℃。
3、空調工況下能效比為3.0+ 10%

水源熱泵性能測試實驗臺,水源熱泵實訓裝置能夠完成以下實驗功能：
1、單級制冷壓縮機的性能測定
1)能測定制冷機壓縮機的進排氣溫度壓力、冷量、熱量、壓縮功等。
2)能對運行參數進行調節系統；
2、可進行幾種實際因素對循環性能影響實驗；
3、可進行系統變工況特性實驗；
4、預留接口，可擴展為制冷劑傳熱特性實驗。
5、可擴展為熱泵性能實驗臺。
水源熱泵性能測試實驗臺,水源熱泵實訓裝置設備結構
1、制冷系統：
1）壓縮機：2P。
2）油分離器：填料式，內置網狀鋼絲，攔截滯留從壓縮機攜帶出來的潤滑油。
3）儲液罐：起穩定制冷劑流量作用，并可以用來存儲液態制冷劑。
4）冷凝器和蒸發器：都為套管式，制冷劑在管間流動，水在內管流動。
5）干燥過濾器：干燥作用，防止膨脹閥堵塞。
6）熱力膨脹閥：通過蒸發器出口氣態制冷劑過熱度控制膨脹閥開度，電子式。
7）視液鏡：觀察制冷劑流態。
8) 壓力繼電保護器：用于保護活塞式壓縮機的安全工作。
2、循環水系統
1）水箱：兩臺，分別為冷凍水水箱和冷卻水水箱。箱體尺寸按工況要求設計，保溫良好。蓋箱蓋內、外層為不銹鋼板，中間為厚50mm的保溫材料，箱側上設有液位計；冷凍水水箱設有電加熱器。
2）液位計：兩支，顯示箱內水位液面高度。
3）水泵：兩臺，分別用于冷凍水循環和冷卻水循環。
4）水箱加熱器：四只，用于冷凍水箱的加熱，分別為2kW,2kW,1kW,1kW(可調);渦輪流量計：兩臺，DC24V，用于水流量的測量，流量范圍0.4m3/h--6m3/h,冷凍水側和冷卻水測各一臺。
3、數據采集系統
1）壓力變送器：2臺，用于測量壓縮機進出口壓力，節流前后壓力。
2）溫度傳感器：鉑電阻，溫度測點為蒸發器工質側進出口2個，冷凝器工質側進出口2個，并聯的冷凝器工質側/水側各8個；蒸發器水側進出口2個。冷凝器水側進出口2個。
3）智能電參數監控儀：兩臺，顯示壓縮機的電壓，電流，功率等電信號。
