拖拉機整機解剖實訓臺,拖拉機整機解剖模型是專門為用戶解決疑難問題的，非常具有代表性，在客戶進行產品選型前，我們一般建議用戶先看下拖拉機整機解剖實訓臺,拖拉機整機解剖模型。這樣能對用戶選型有非常大的幫助。

拖拉機整機解剖實訓臺,拖拉機整機解剖模型

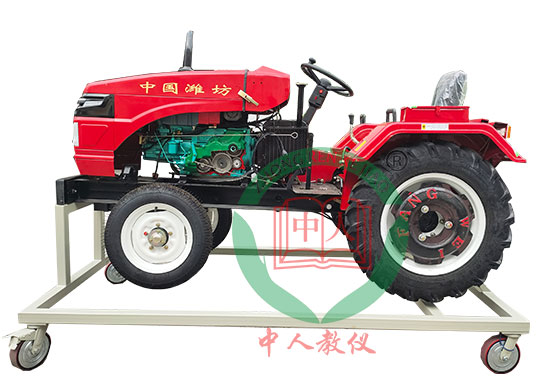

參考圖片

解剖的拖拉機（全新泰山-200四輪拖拉機）發動機、變速器、驅動橋、車架與對半解剖的車身總成（包含系統各總成及內外附件等）、電動機、移動式的安裝底座等、臺架操作說明書等附件。
拖拉機整機解剖實訓臺,拖拉機整機解剖模型技術指標
1.電源：220V
2.工作溫度：-40℃～+50℃
3．主機：原車裝置
4．電動機：220V/250W 15轉/分
5．漏電保護開關：DZ47LE-32
拖拉機整機解剖實訓臺,拖拉機整機解剖模型解剖部位明細
1.發動機解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；
2.變速器解剖部位：
換檔同步（運行外可觀察）；
3.車身解剖部位：
前蓋對對半解剖，（外可觀察發動機與變速器運行）；
后蓋對對半解剖，（外可觀察行李箱內部器件）；
4.儀表臺解剖部位：
解剖工具箱側位置，外可觀察電器件；
5.懸架解剖部位：
解剖副座側前后車殼位置，外可觀察前后懸架器件；
6.保留部位：
電器件的線路完好正常；
車架完好；
車輪完好；

拖拉機整機解剖實訓臺,拖拉機整機解剖模型功能特點
1. 進行拖拉機各系統的原理與結構展示。
2. 減速電動機驅動發動機，動態演示動力驅動與傳動系統工作過程。
3．電器系統工作正常，動態演示電器系統各工況。
4．各總成解剖關鍵部位，剖面涂不同顏色，突出結構層次。
5．配套使用說明書及實訓指導書。
